BT 45
pyccкий
9

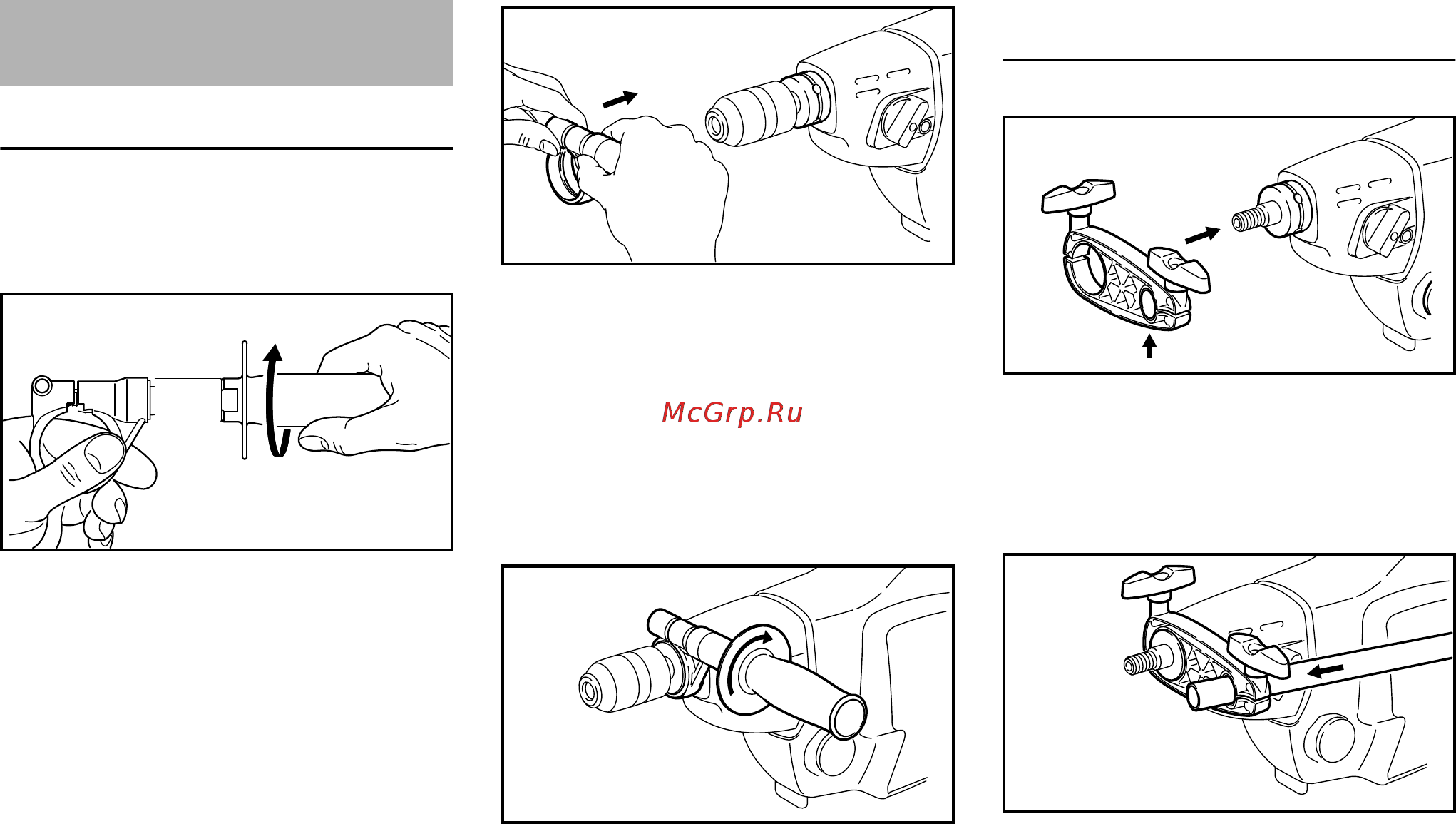

Рукоятка для сверла по дереву
Перед первым монтажом новой
рукоятки
N Рукоятку (1) удерживать за
зажимной элемент и повернуть по
часовой стрелке пока зажимный
прорез (2) не будет полностью
закрыт
Таким образом, маленькая
удерживающая перемычка из
пластика в зажимном прорезе будет
сломана и это обеспечит требуемое
разжимание зажимного элемента.
Дальнейшая процедура и при
повторном монтаже
N Зажимной элемент удерживать и
рукоятку выкрутить против
часовой стрелки
N Зажимной прорез на зажимном
элементе немного раздвинуть
N Зажимной элемент над
сверлильным патроном провести
до прилегания к буровой машине
– зажимной элемент должен
зафиксироваться в пазе на
корпусе передачи
N Рукоятку по часовой стрелке
ввинтить в зажимной элемент
N Рукоятку привести в желаемую
позицию и удерживать
Рукоятка для бура для посадочных
лунок и ледобура
N Оба болта с закруткой (3) на
фланце (4) ослабить
N Следить за правильной посадкой
пластиковых втулок (см. стрелки)
N Фланец одеть на буровую
машину до прилегания и
выровнять
N Трубчатую рукоятку (5) ввести во
фланец
N Рукоятку привести в желаемую
позицию и оба болта с закруткой
затянуть
Монтаж рукоятки
421BA003 KN
1
2
421BA036 KN
421BA005 KN
421BA037 KN
3
4
3
5
421BA007 KN
