4. Общий вид инструмента

4.1 Общий вид гайковёрта представлен на рисунке 1

4.2 Устройство гайковёрта

Основные элементы гайковёрта: ротационный пневмодвигатель, ударный и

реверсный механизмы, регулятор расхода воздуха и пусковое устройство рас-

положены в металлическом корпусе (рис.1 поз.1), выполненном заодно с руко-

яткой (рис.1 поз.6). В нижней части рукоятки находятся штуцер подвода сжатого

воздуха (рис.1 поз.5) и регулятор подачи сжатого воздуха (рис.1 поз.4). Расход

воздуха регулируется диском регулятора: нажатием на диск и поворотом его

до совмещения с риской на рукоятке в одном из 4-х положений увеличения

расхода (1, 2, 3 или 4), проставленных на диске. Переключение направления

вращения шпинделя осуществляется перемещением стержня реверсивного

клапана (рис.1 поз.7). Направление вращения указано на корпусе стрелками:

«F» - по часовой стрелке, «R» - против часовой стрелки. На квадрат (фиксатор с

фрикционным кольцом) шпинделя ½ дюйма (рис.1 поз.2), устанавливается стан-

дартная шестигранная головка для откручивания/ закручивания болтов. Смен-

ные головки являются основным рабочим инструментом гайковёрта. Для удар-

ного гайковёрта предпочтительными являются головки из специального сплава,

с повышенным сроком эксплуатации.

5. Инструкция по технике безопасности

Перед использованием гайковёрта внимательно ознакомьтесь с руковод-

ством по эксплуатации. Данное руководство храните в надёжном месте, доступ-

ным при первой необходимости. Гайковёрт предназначен для использования

только специалистами и в соответствии с назначением и требованиями, ука-

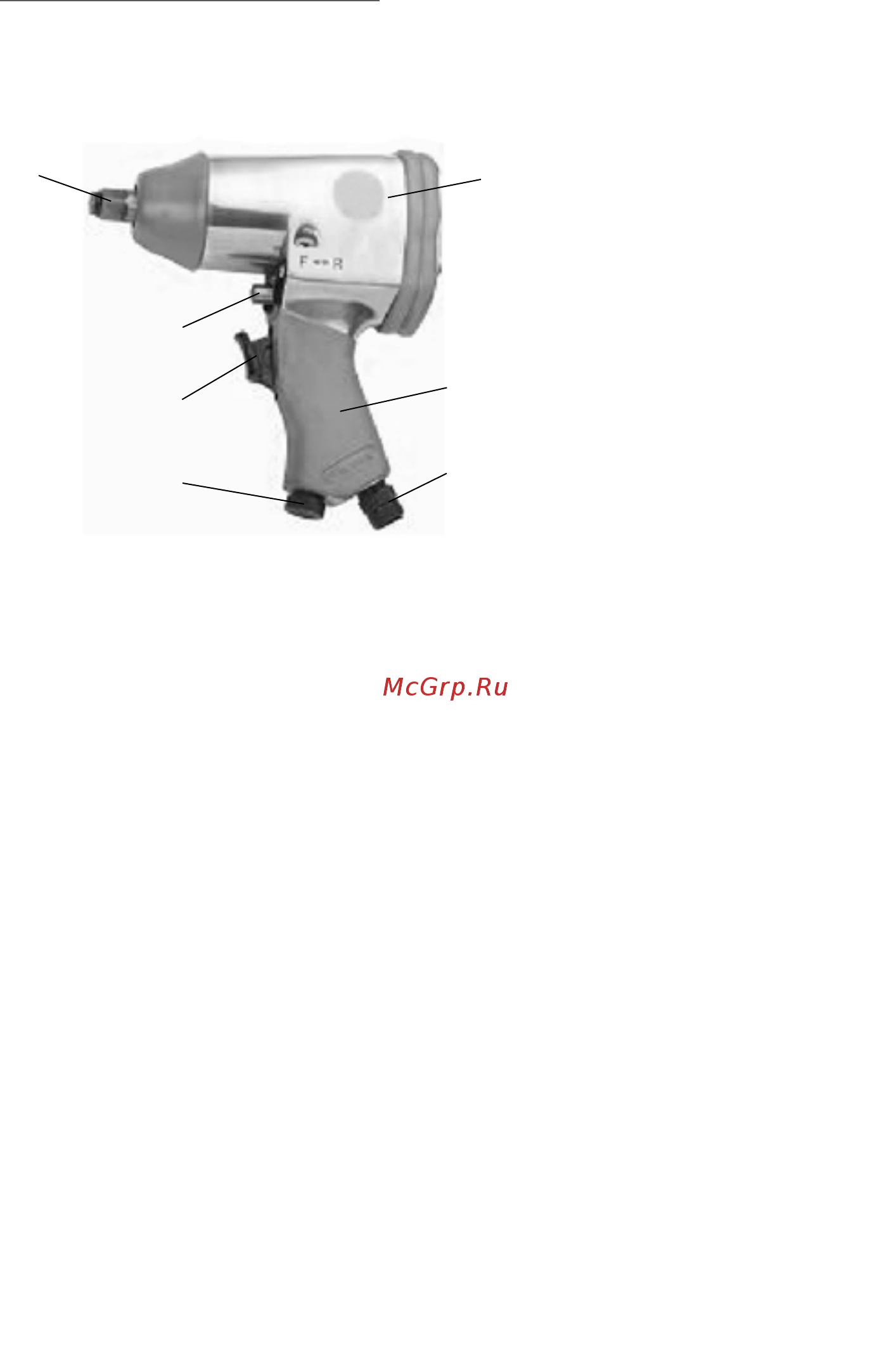

рис. 1

1 - корпус

2 - шпиндель

3 - клавиша включения

4 - регулятор подачи

сжатого воздуха

5 - штуцер входной

6 - рукоятка

7 - переключатель реверса
