Airwheel Z3 162.8 WH White [9/15] Внешний вид собранного устройства

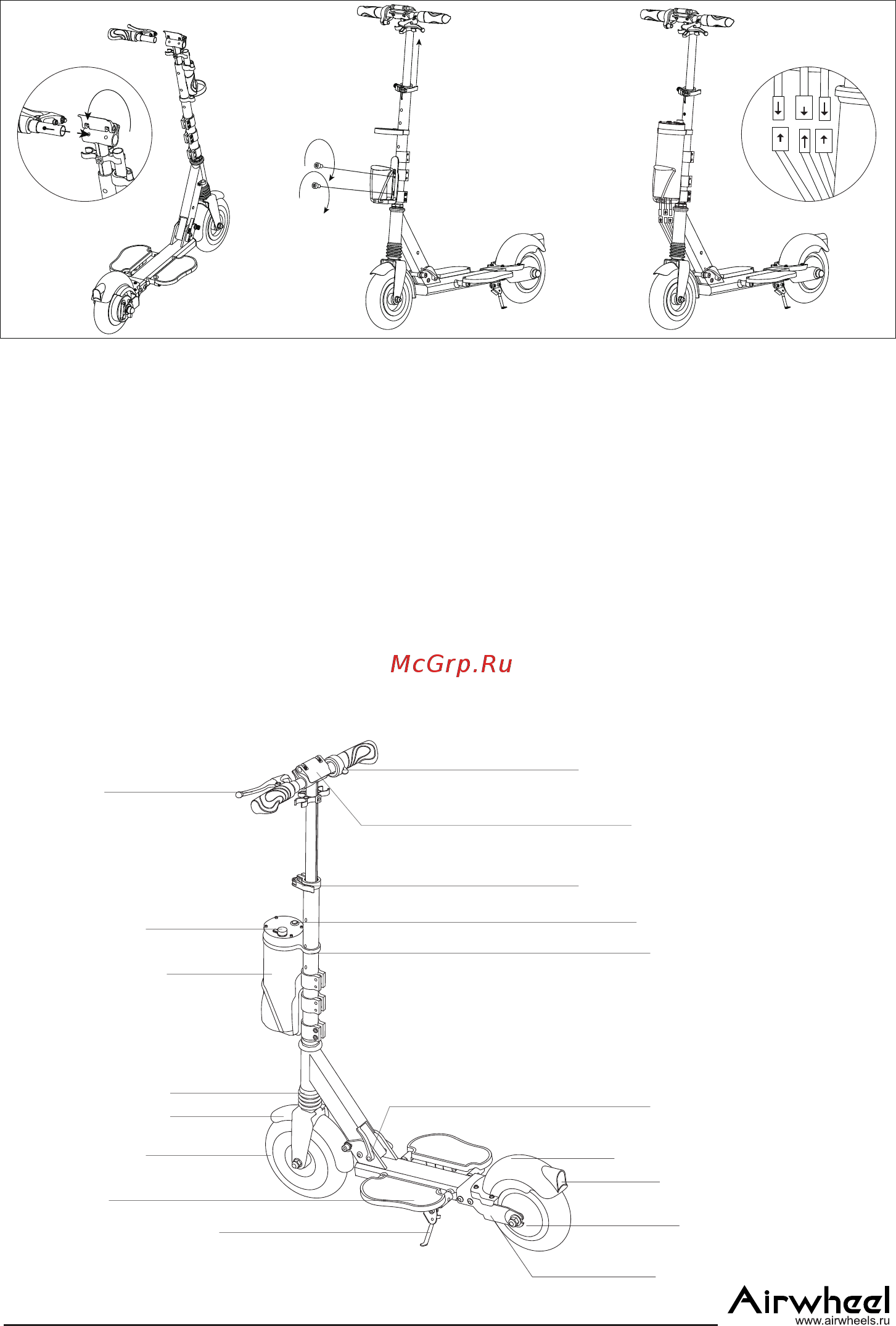

![Airwheel Z3 162.8 WH White [9/15] Внешний вид собранного устройства](/views2/1294509/page9/bg9.png)
9
рис. 2
рис. 3
Красный
Желтый
3. Откройте крепежную
пластину, как показано на
рисунке 2, и зажмите кнопку
фиксации большим пальцем
руки одновременно вставляя
р у к о я т к у в о в т у л к у .
Отрегулируйте рукоятку так,
чтобы кнопка фиксации
попала в отверстие втулки.
Проделайте то же самое со
второй рукояткой. Затем
плотно закройте крепежную
пластину.
4. Выровняйте кронштейн для
батареи по монтажным
отверстиям и закрепите
поочередно 2-мя винтами.
Откройте крепежный хомут
н а р у л е в о й с т о й к е и
у с т а н о в и т е р у л ь н а
необходимую высоту, после
чего затяните хомут.
5. Установите батарею в
кронштейн и соедините
провода, вставив штекер
«папа» в гнездо «мама»
соответствующего цвета, как
ука за н о н а р ис у н к е 3 .
Зафиксируйте батарею на
рулевой раме с помощью
резиновых креплений.
3.3 Внешний вид собранного устройства.
Ручка
ручного
тормоза
Гнездо
зарядного
устройства
Аккумулятор
Амортизатор
Переднее крыло
Подножка
Переднее колесо
Боковой
ножной
упор
Регулятор скорости
Крепежная пластина
Крепежный хомут руля
Резиновые крепления
Кнопка включения питания
Рычаг-фиксатор
Заднее крыло
Светоотражатель
Мотор
Задняя вилка
