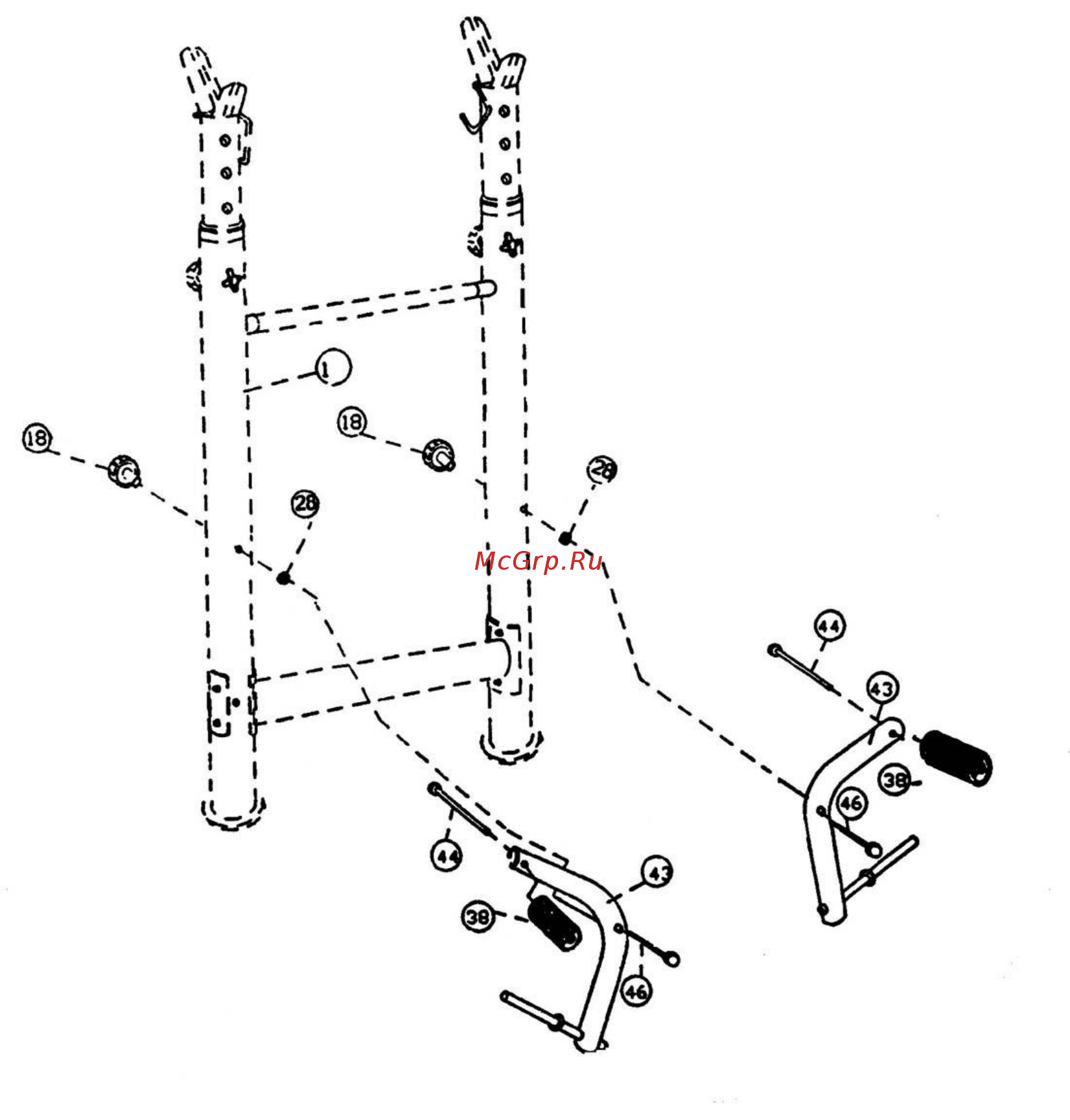

ШАГ 5 (СМ. ДИАГРАММУ 5).

А) ВСТАВЬТЕ БОЛТ М12 (46) В РУКОЯТКУ БАТТЕРФЛЯЯ (43). НАДЕНЬТЕ НА БОЛТ ГАЙКУ М12 (28).

ВСТВЬТЕ БОЛТ ЧЕРЕЗ ПРАВУЮ ВЕРТИКАЛЬНУЮ ПЕРЕКЛАДИНУ (1) И ЗАКРЕПИТЕ ОСЬ РУЧКОЙ М12

(18).

В) ПОВТОРИТЕ ПОСЛЕДОВАТЕЛЬНОСТЬ ДЕЙСТВИЙ КАК В ПУНКТЕ «А» ДЛЯ ТОГО, ЧТОБЫ СОБРАТЬ

ДРУГУЮ РУКОЯТКУ БАТТЕРФЛЯЯ.

С) ВСТАВЬТЕ СТЕРЖНИ (44) ЧЕРЕЗ ВЕРХНИЕ ОТВЕРСТИЯ НА РУКОЯТКАХ БАТТЕРФЛЯЯ (43).

НАДЕНЬТЕ ДВА МЯГКИХ ГРИФА (38) НА СТЕРЖНИ.
