HouseFit DH-8116 — инструкция по установке держателя и ножной тяги [9/10]

Превью страниц Страница 9 / 10

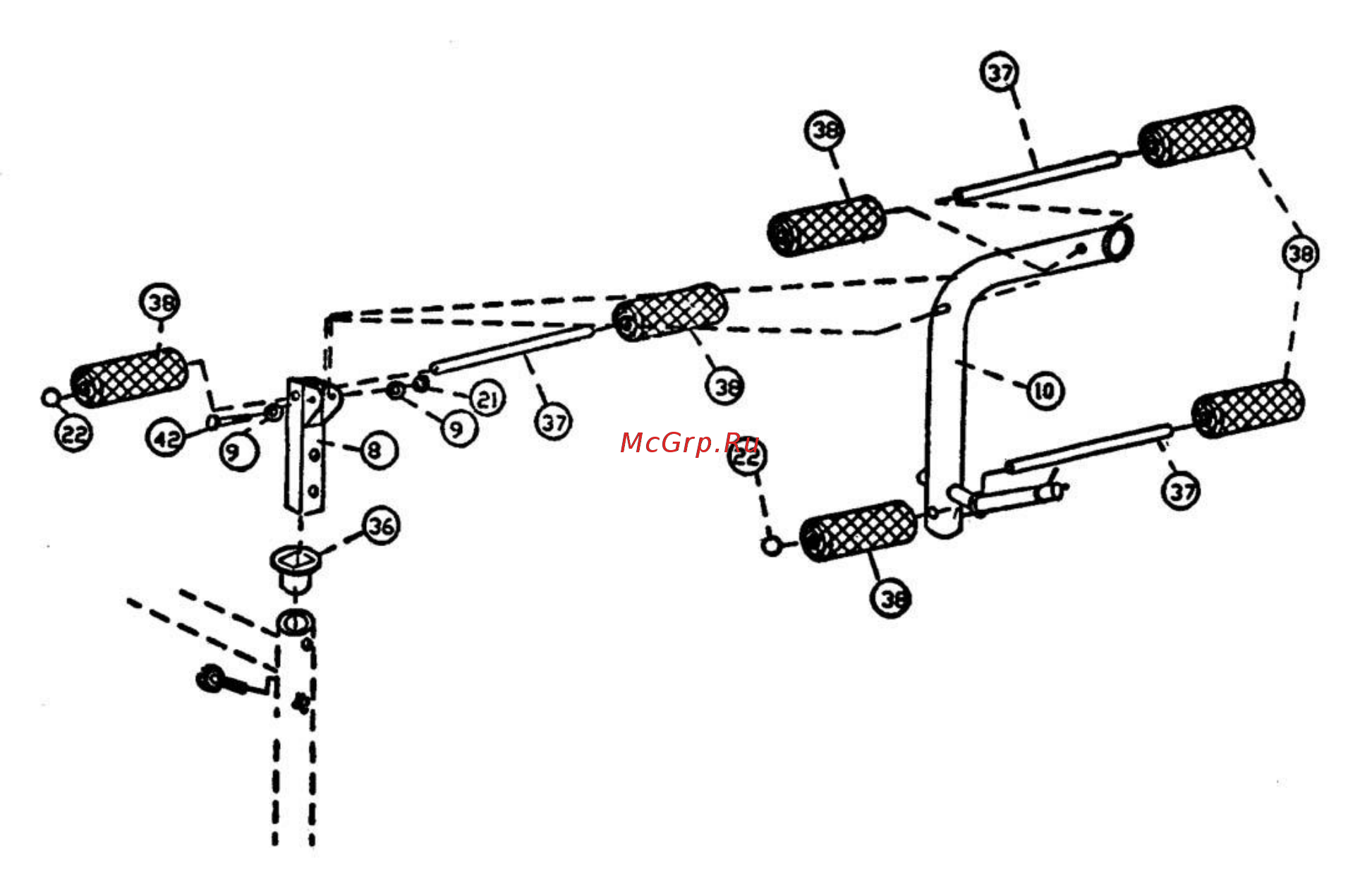

ШАГ 4 (СМ. ДИАГРАММУ 4).

А) ВСТАВЬТЕ ДЕРЖАТЕЛЬ НОЖНОЙ ТЯГИ (8) В ОТВЕРСТИЕ НАВЕРХУ ОСНОВНОЙ ОПОРЫ

СИДЕНЬЯ (7). ЗАКРЕПИТЕ ЕГО ДЛИННЫМ БОЛТОМ С РУЧКОЙ (35) ЧЕРЕЗ ВЫБРАННОЕ ОТВЕРСТИЕ,

ЧТОБЫ ДОБИТЬСЯ ТРЕБУЕМОЙ ВЫСОТЫ ДЕРЖАТЕЛЯ НОЖНОЙ ТЯГИ (8).

В) УСТАНОВИТЕ НОЖНУЮ ТЯГУ (10) НА КРОНШТЕЙН НАВЕРХУ ДЕРЖАТЕЛЯ НОЖНОЙ ТЯГИ (8) И

ЗАКРЕПИТЕ КОНСТРУКЦИЮ ПРИ ПОМОЩИ ОДНОГО БОЛТА М10 Х 3 3/8” (42), ДВУХ ШАЙБ Ø 7/8” (9) И

ОДНОЙ ГАЙКИ М10 (21).

С) ВСТАВЬТЕ ДВЕ ТРУБКИ ДЛЯ МЯГКИХ ГРИФОВ (37) НАПОЛОВИНУ В ОТВЕРСТИЯ НА НОЖНОЙ

ТЯГЕ (10).

Д) НАДЕНЬТЕ ЧЕТЫРЕ МЯГКИХ ГРИФА (38) НА ТРУБКИ С ОБЕИХ СТОРОН.

Е) ВСТАВЬТЕ ТРУБКУ ДЛЯ МЯГКИХ ГРИФОВ (37) НАПОЛОВИНУ В ОТВЕРСТИЕ НАВЕРХУ

ДЕРЖАТЕЛЯ НОЖНОЙ ТЯГИ (8). НАДЕНЬТЕ ДВА МЯГКИХ ГРИФА (38) НА ТРУБКУ.
