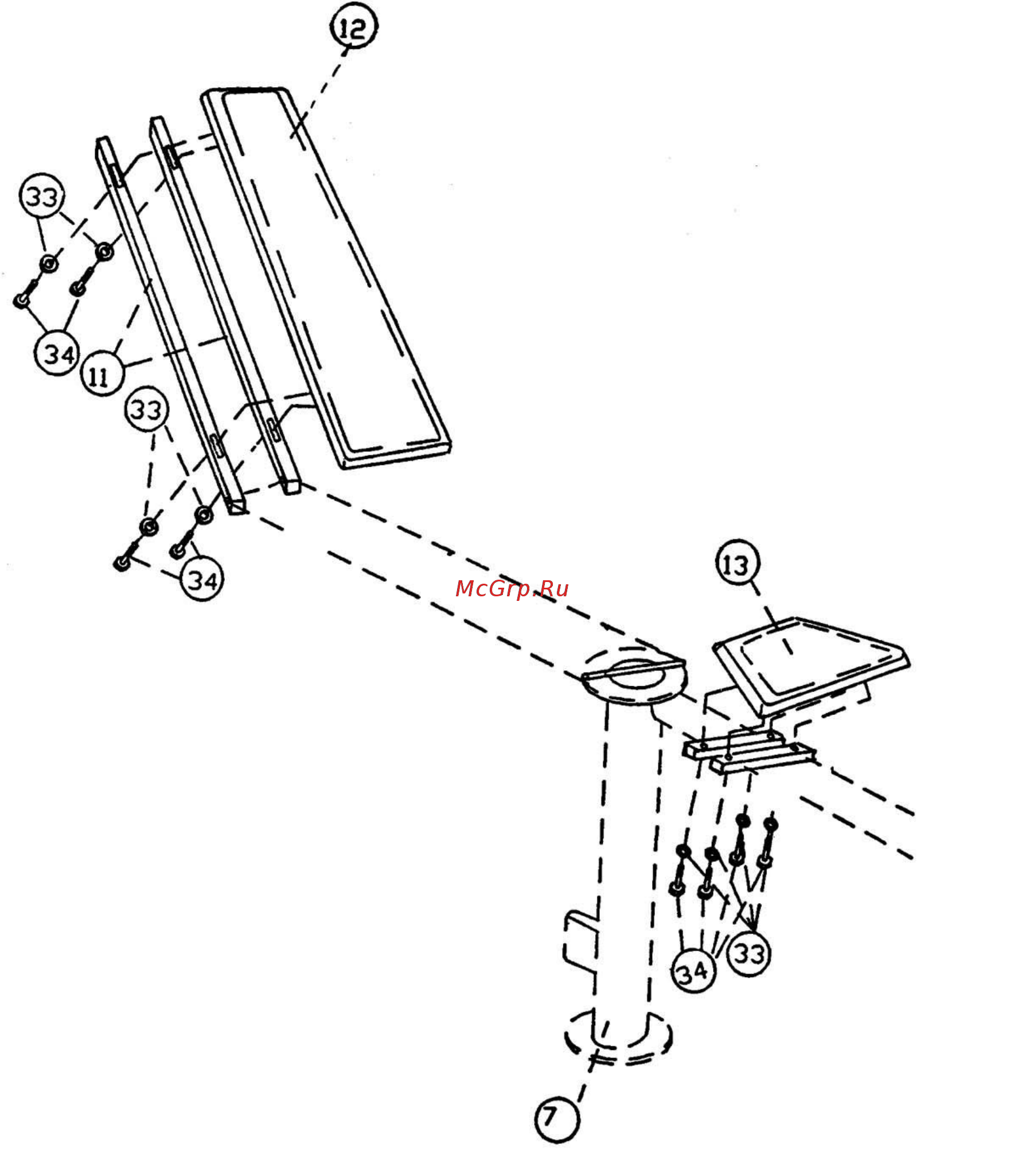

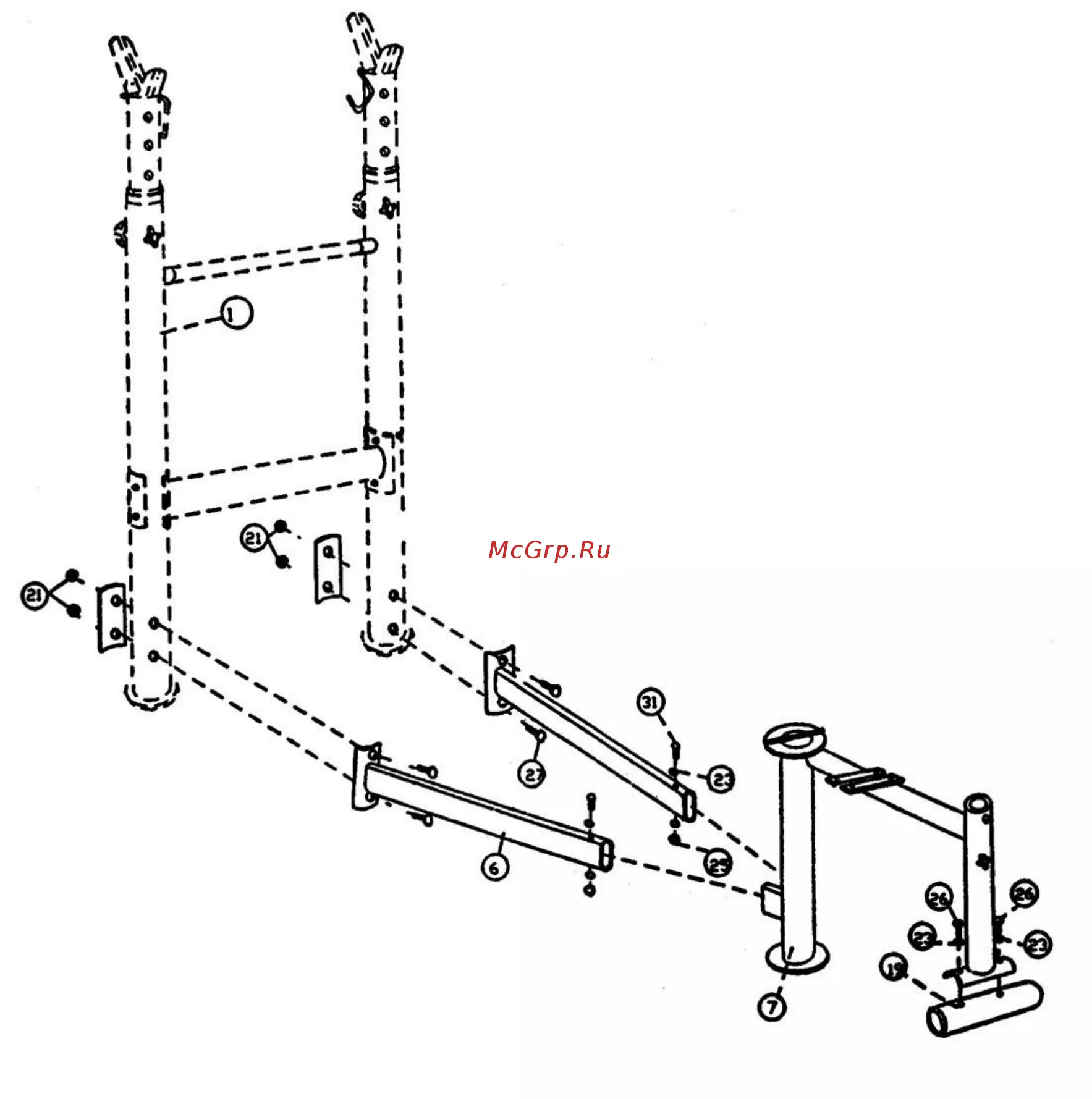

ШАГ 3 (СМ. ДИАГРАММУ 3).

А) ПРИСОЕДИНИТЕ СТЕРЖЕНЬ ДЛЯ СПИНКИ СИДЕНЬЯ (11) ДЫРЧАТОЙ СТОРОНОЙ К ОБОИМ

КОНЦАМ СТЕРЖНЯ НА ОСНОВНОЙ ОПОРЕ СИДЕНЬЯ (7). ДРУГАЯ СТОРОНА РАСПОЛАГАЕТСЯ

ПРОТИВ РЕГУЛИРОВОЧНОГО СТЕРЖНЯ ДЛЯ СПИНКИ СИДЕНЬЯ (4).

В) УСТАНОВИТЕ ДРАПИРОВАННУЮ СПИНКУ СИДЕНЬЯ (12) НА СТЕРЖНИ (11). ПРИКРЕПИТЕ ЕЕ

ЧЕТЫРЬМЯ БОЛТАМИ М6 Х 1 3/8” (34) И ЧЕТЫРЬМЯ ШАЙБАМИ Ø ½” (33).

С) УСТАНОВИТЕ ПОДУШКУ СИДЕНЬЯ (13) НА КРОНШТЕЙН ОСНОВНОЙ ОПОРЫ СИДЕНЬЯ (7),

СОВМЕСТИТЕ ОТВЕРСТИЯ И ПРИКРЕПИТЕ ЧЕТЫРЬМЯ БОЛТАМИ М6 Х 1 3/8” И ЧЕТЫРЬМЯ

ШАЙБАМИ Ø 1/2” (33).
