Matrix FITNESS LIVESTRONG LS9.9E [10/39] A откройте сборочный комплект 3 b аккуратно протяните кабель консоли через стойку консоли c установите стойку консоли на основной раме затем закрепите ее болтами используя волнистую шайбу закрепите опору педали как показано на рисунке d затем установите опору педали на направляющей для роликов e закрепите опору педали на шатуне используя 1 плоскую шайбу k 1 пружинную шайбу b и 1 болт m f повторите шаги d e чтобы закрепить опору противоположной педали
![Matrix FITNESS LIVESTRONG LS9.9E [10/39] A откройте сборочный комплект 3 b аккуратно протяните кабель консоли через стойку консоли c установите стойку консоли на основной раме затем закрепите ее болтами используя волнистую шайбу закрепите опору педали как показано на рисунке d затем установите опору педали на направляющей для роликов e закрепите опору педали на шатуне используя 1 плоскую шайбу k 1 пружинную шайбу b и 1 болт m f повторите шаги d e чтобы закрепить опору противоположной педали](/views2/1355946/page10/bga.png)
СБОРОЧНЫЙ КОМПЛЕКТ № 2 (C):
Болт (H)
35 мм.
Кол-во: 4
шт.
Плоская
шайба (I)
16 мм
Кол-во 4 шт.
Пружинная
шайба (В)
15 мм
Кол-во 4 шт.
Гайка (J)
Кол-во 4шт

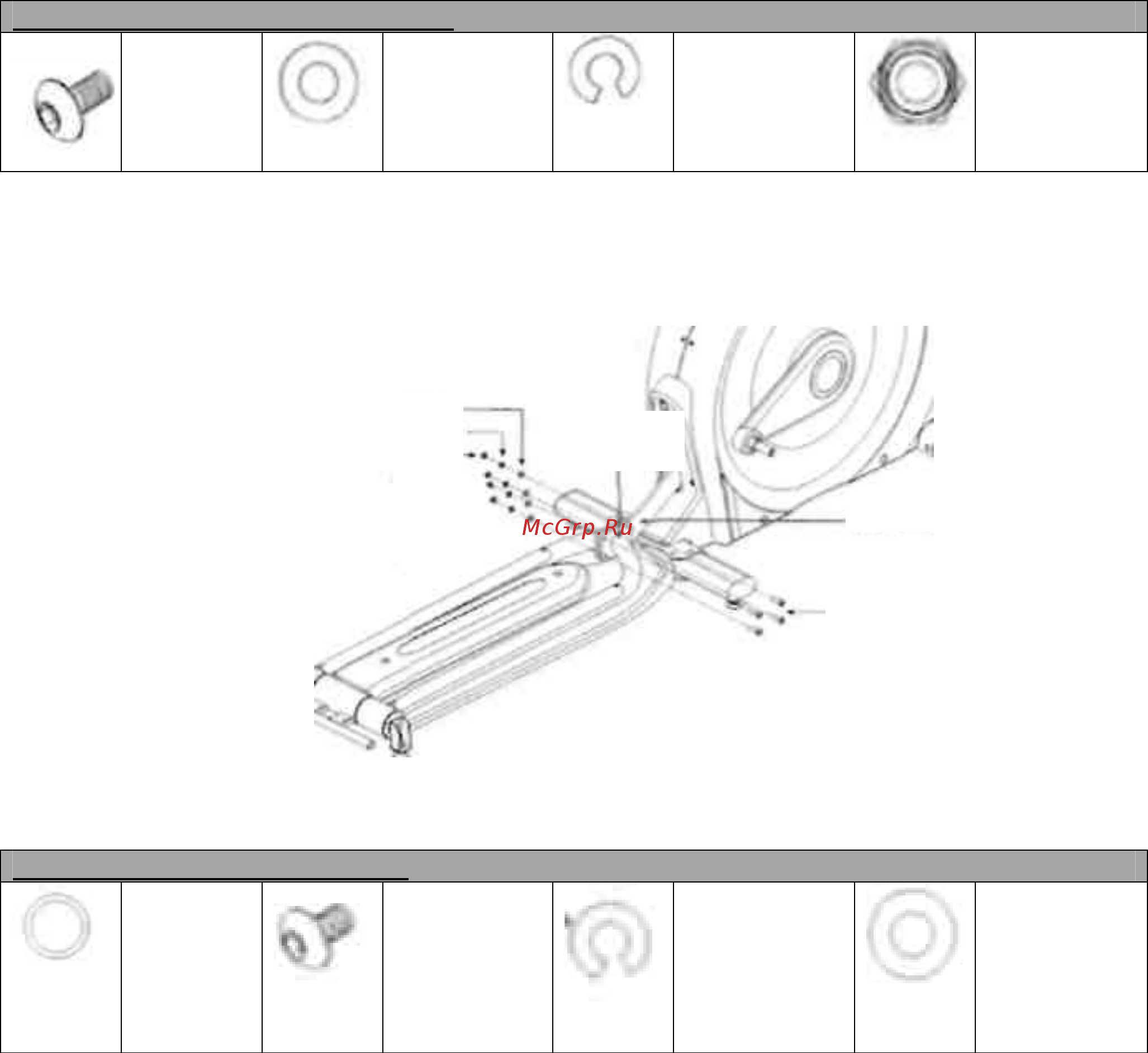

Закрепите направляющую для роликов на основной раме, используя 4 болта (H), 4
плоские шайбы (I), 4 пружинные шайбы (B) и 4 гайки.
10
ШАГ 3
СБОРОЧНЫЙ КОМПЛЕКТ № 3:
Волниста
я шайба
(L)
22.5 мм.
Кол-во: 2
шт.
Болт (M)
20 мм
Кол-во 2 шт.
Пружинная
шайба (В)
15 мм
Кол-во 2 шт.
Плоская
шайба (K)
20 мм.
Кол-во 2 шт.
A. Откройте сборочный комплект №3.
B. Аккуратно протяните кабель консоли через стойку консоли.
C. Установите стойку консоли на основной раме, затем закрепите ее болтами.
Используя волнистую шайбу, закрепите опору педали, как показано на рисунке.
D. Затем установите опору педали на направляющей для роликов.
E. Закрепите опору педали на шатуне, используя 1 плоскую шайбу (K), 1 пружинную
шайбу (B) и 1 Болт (M).
F.
Повторите шаги D-E, чтобы закрепить опору противоположной педали.
Плоская шайба (I)
Направл.
для роликов
Пру
жинная шайба (В)
Гайка (J)
Основная рама
Болт (H)
Содержание
- Руководство пользователя 1
- Эллиптический тренажер 1
- Внимание 2
- Сборка тренажера 3
- Эллиптический тренажер ls7 e 4
- Эллиптический тренажер ls9 e 5
- Эллиптический тренажер ls12 e 6
- Советы перед началом сборки 7
- А откройте сборочный комплект 1 в закрепите переднюю опору на основной раме с помощью 4 болтов а 4 пружинных шайб в и 4 дугообразных шайб с 8
- Для ls7 e 8
- Для ls9 e и ls12 e для ls9 e и ls12 e 8
- Передняя опора 8
- Сборка тренажера 8
- Сборочный комплект 1 8
- Сборочный комплект 2 8
- Шаг 1 8
- Шаг 2 шаг 2 8
- A откройте сборочный комплект 3 b аккуратно протяните кабель консоли через стойку консоли c установите стойку консоли на основной раме затем закрепите ее болтами используя волнистую шайбу закрепите опору педали как показано на рисунке d затем установите опору педали на направляющей для роликов e закрепите опору педали на шатуне используя 1 плоскую шайбу k 1 пружинную шайбу b и 1 болт m f повторите шаги d e чтобы закрепить опору противоположной педали 10
- Закрепите направляющую для роликов на основной раме используя 4 болта h 4 плоские шайбы i 4 пружинные шайбы b и 4 гайки 10
- Сборочный комплект 2 c 10
- Сборочный комплект 3 10
- Шаг 3 шаг 3 10
- A откройте сборочный комплект 4 b закрепите шайбы n l с обеих сторон стойки консоли как показано на рисунке c установите нижний руль на стойке консоли используя 1 шайбу n 1 шайбу к 1 заглушку руля 1 пружинную шайбу и 1 болт повторите те же действия для крепления нижнего руля противоположной стороны 11
- Сборочный комплект 4 11
- Шаг 4 шаг 4 11
- Винт s винт s 5 мм кол во 2 шт 14
- Данный шаг сборки только для тренажера ls7 e для сборки эллиптических тренажеров ls9 e и ls12 e переходите к следующему шагу a откройте сборочный комплент 7 b закрепите передний и задний верхние кожуха на стойке консоли c закрепите опору стойки консоли на кожухе как показано на рисунке d используя 2 винта s закрепите держатель фляги для воды на стойке консоли примечание будьте осторожны не повредите провода во время сборки 14
- Сборочный комплект 7 14
- Шаг 7 шаг 7 14
- Сборка эллиптического тренажера ls12 e завершена сборка эллиптического тренажера ls12 e завершена 17
- Эксплуатация эллиптического тренажера 18
- Эллиптический тренажер ls7 e 23
- Эллиптический тренажер ls9 e 24
- Эллиптический тренажер ls12 e 25
- Фитнес журнал livetrack только для эллиптического тренажера ls12 e 28
- Советы польза разминки и сброса нагрузки 31
- Советы упражнения на растяжку 31
- Советы достижение поставленных целей 32
- Рекомендации по сборке 35
- Рекомендации по уходу 35
- Технические спецификации 36
- Эллиптический тренажер livestrong ls7 e 36
- Эллиптический эргометр livestrong ls9 e 36
- Эллиптический эргометр livestrong ls12 e 37
- Вся продукция подлежащая сертификации на соответствие требованиям безопасности сертифицирована о чем свидетельствуют знаки гост р нанесенные на упаковке и продукте 38
- Гарантийные обязательства 38
- Настоящие гарантийные обязательства составлены в соответствии с положениями закона российской федерации о защите прав потребителей и гарантийными обязательствами фирм изготовителей 38
- Пожалуйста внимательно изучите условия действия гарантии 38
- Срок службы на всю продукцию поставляемую компанией неотрен составляет 7 лет при условии соблюдения правил эксплуатации и рекомендуемого технического обслуживания фактический срок эксплуатации может значительно превышать официально установленный 38
