Стойка консоли
Плоская шайба (N)
Плоская шайба (K)
Болт (M)
Заглушка
Пружинная шайба (В)
Волнистая шайба (L)
Нижний руль
ШАГ 5
СБОРОЧНЫЙ КОМПЛЕКТ № 5:
Плоская
шайба (K)
20 мм.
Кол-во 2 шт.
Пружинная
шайба (В)
15 мм
Кол-во 4
шт.
Болт (M)
20 мм
Кол-во 2
шт.
Тефлоновая
шайба (P)
28.4 мм.
Кол-во 4 шт.
Плоская
шайба (E)
17 мм.
Кол-во 2 шт.
Гайка (J)
Кол-во 2
шт.
Болт (О)
70 мм.
Кол-во 2 шт.

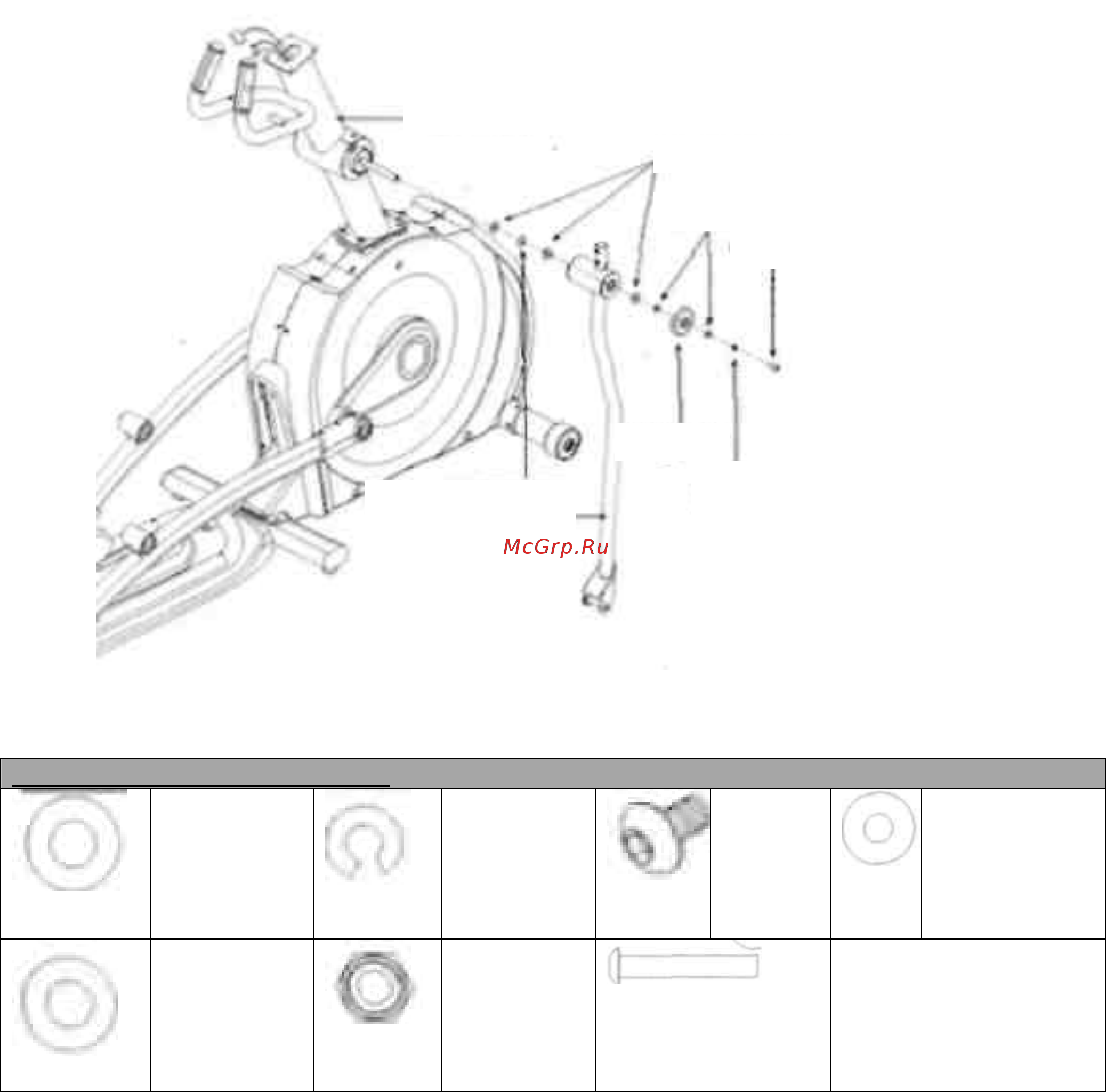

A. Откройте сборочный комплект №5
B. Соедините направляющую для роликов с опорой педали с помощью плоской шайб
(K, B) и 1 болта (M)
C. Вставьте противоположный конец направляющей для роликов в скобу на нижнем
руле.
D. Установите шайбы (P) на обоих концах опоры педали . Закрепите опору педали на
нижнем руле.
E.
Закрепите с помощью шайб (E, B), 1 болта (O) и 1 гайки (J).
