Сборка оборудования

ВНИМАНИЕ! Во время крепления винтов и болтов не следует их

сильно затягивать. Это необходимо сделать в конце сборки.

Шаг 1

Распечатайте коробку и проверьте наличие всех комплектующих частей в соответствии с

номенклатурой.

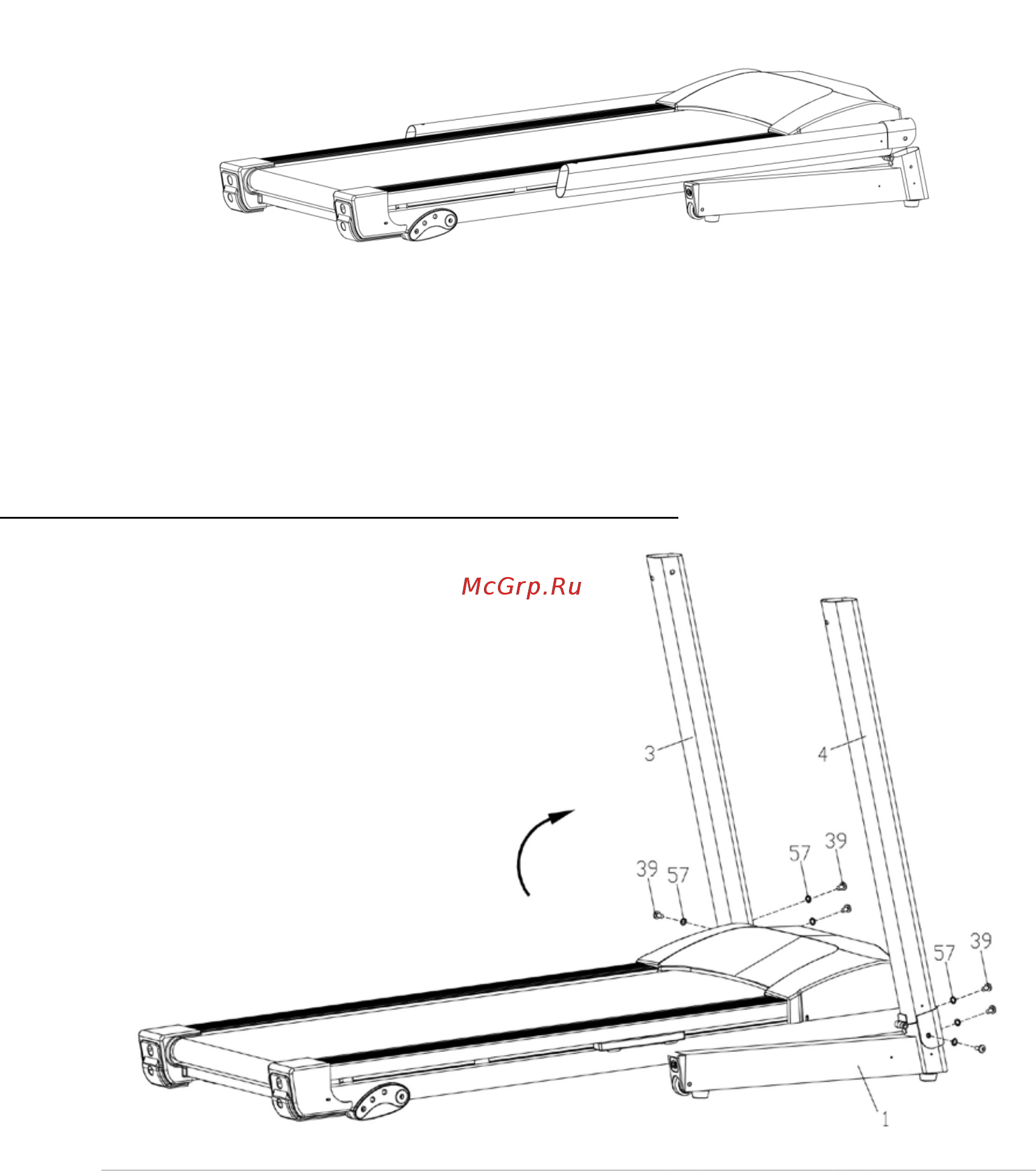

Шаг 2

1. Поднимите левую (2) и правую стойки консоли (3) вврех как показано на рисунке.

2. Закрепите правую и левую стойки консоли (2,3) на опорной раме (4), используя

болты (55) и шайбы (18).

Примечание: не затягивайте винты и шайбы туго.

Шаг 3

1. Соедините кабель рамы консоли(74) с кабель стойки консоли(75), затем закрепите

раму консоли(60) на стойках(2,3) с помощью винтов (55) и шайб (18). Закрепите

опорную раму (4) на стойках (2,3) винтами(55).

2. Заерепите защитные крышки стойки (56L/R) на опорной раме (4) винтами (13)

3. Если дорожка стоит неустойчиво, вы можете ее отрегулировать при помощи гайки

- 10 -
