Sole Fitness LCB [7/24] Пластиковые детал

#51

. 5/16” x 5/8”

Болт с

шестигранной

головкой (2 шт)

#72. 5/16” x 18 x

1.5T Плоская

шайба (2 шт)

#103. 5/16” x 1.5T

Пружинная шайба

(2 шт)

#58

. M5 x 12mm

Винт с крестообразным

шлицем (8 шт.)

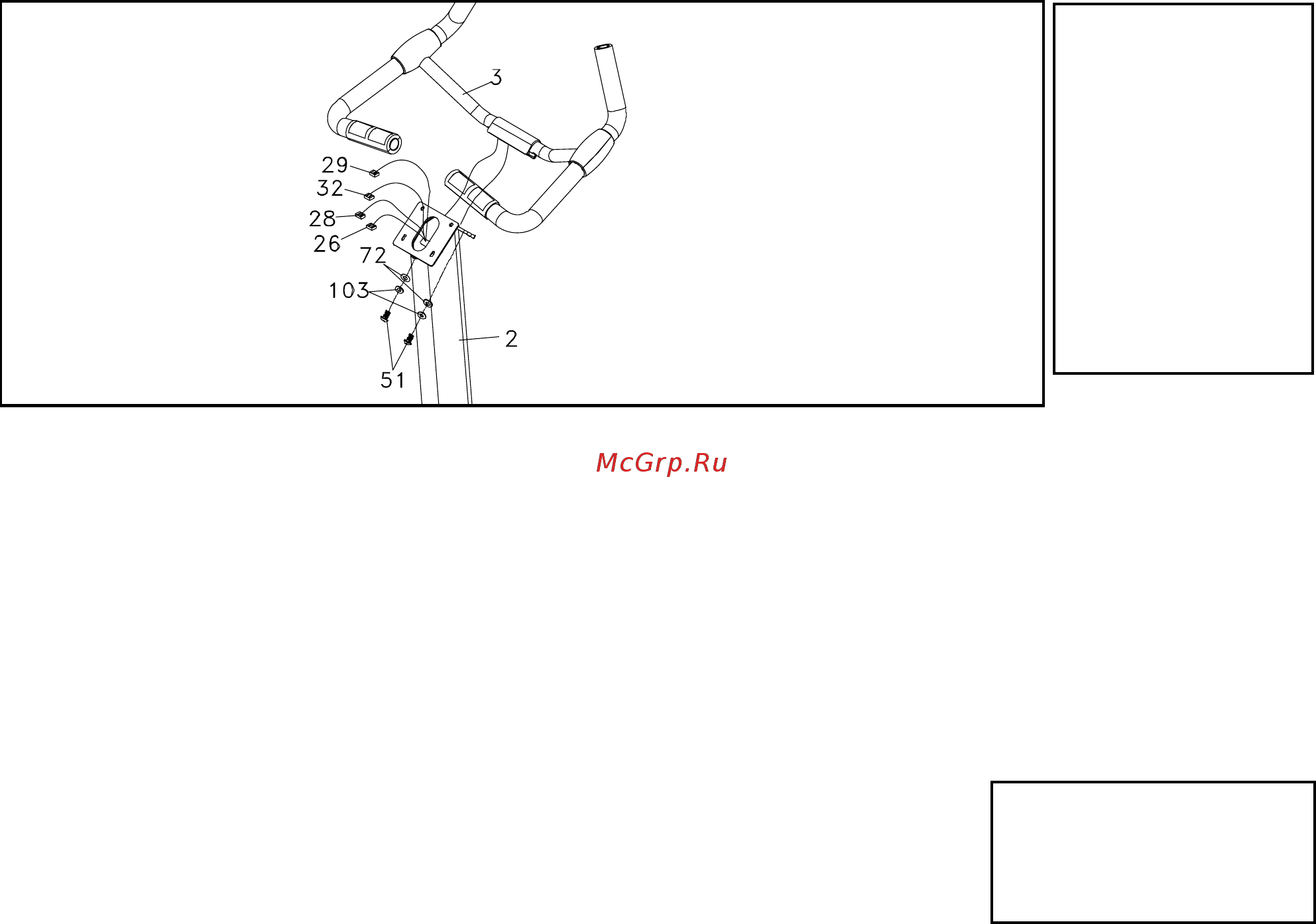

Рукоятка

Крепеж, шаг

Снять пластиковую ленту, удерживающую крышку в центре рукояток.

Протянуть кабели датчика пульса (26 и 28) через отверстие в кронштейне рукоятки

(перед 2) и кронштейна стойки (зад 2).

Прикрепить рукоятку (3) к передней стойке пульта (2) двумя болтами с

шестигранными головками (51), двумя плоскими шайбами и двумя пружинными

шайбами (103). Затянуть ключом 12/14 (100).

Пластиковые детали

Крепеж, шаг

См. рисунок на стр. 8.

1. Развязать и размотать кабели. Подключить кабели компьютера

(29), заземления (32) и два кабеля пульса (26 и 28) к разъемам в

задней части стойки (34).

2. Прикрепить стойку (34) к стойке пульта (2) четырьмя болтами с

крестообразными шлицами (58). Затянуть винты отверткой (93).

3. Прикрепить крышку переднего стабилизатора (40) к раме (1) двумя

винтами с крестообразными шлицами (58). Затянуть винты

отверткой (93).

4. Установить педали (45L, 46R) на шатуны с использованием ключа

13/15 (92). На левой педали нарезана левая резьба, поэтому

педаль закручивается в противоположном направлении. На левой

педали возле резьбы выбито обозначение L, а на правой — R.

Педали необходимо затянуть как можно сильнее. Если при работе

педалями возникает шум, необходимо подтянуть педали. Щелчки

или стуки обычно вызваны ослабленными педалями.

Установить сидение (19) в гнездо (7) ключом 12/14 (100).
