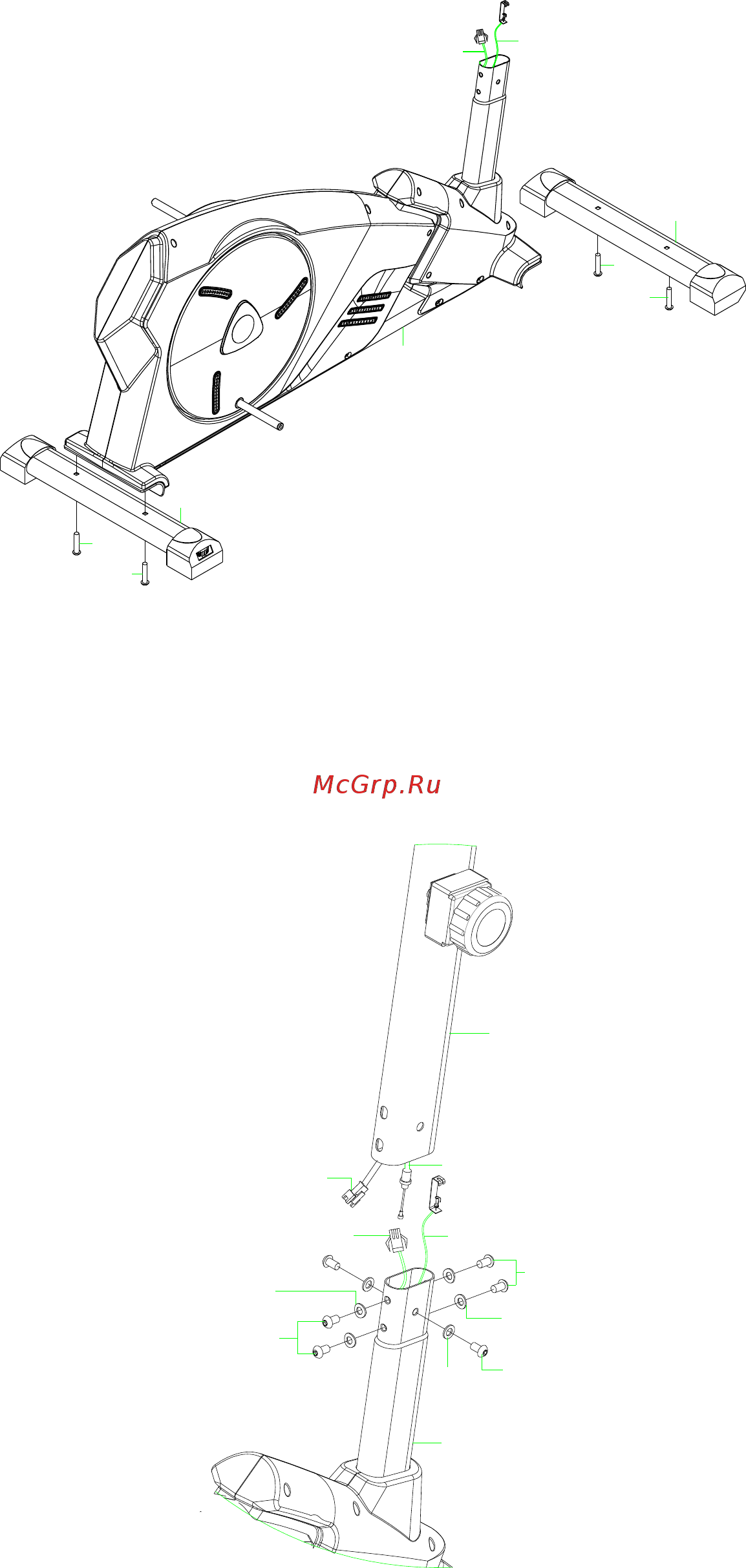

СБОРКА ТРЕНАЖЕРА
Шаг 1:
Закрепите переднюю (10) и заднюю опоры (7) на основной раме (1) с помощью 4 болтов (9).
9
7
10
9
1
53
9
9
54
Шаг 2:
Соедините кабель (49) с кабелем консоли (53), затем закрепите стойку консоли (5) на
основной раме (1) с помощью болта (42), 2 шайб (52) и 4 шайб (33).
49
42
53
33
42
33
52
42
1
5
54
51
