Oxygen Fitness Jam [11/23] Шаг 4
![Oxygen Fitness Jam [11/23] Шаг 4](/views2/1356012/page11/bgb.png)
#57 19* 368L（M8） 1PCS
#30 16* 25*0.3T 2PCS
#36L 9/ 16" - LH 20 1PCS
#36
R 9/ 16" - RH 20 1PCS
#30 17. 5x 25x0. 3T 2PCS
#23L 9/ 16" - LH 20 1PCS
#23R 9/ 16" - RH 20 1PCS
#29 25* 16* 1. 0T 2PCS
#9 38* 8* 8T 2PCS
#10 8* 16*2T 2PCS
#11 M8* 20L 2PCS
#8 10* 30*1T 2PCS
#56 19. 5x 25x0. 3T 2PCS

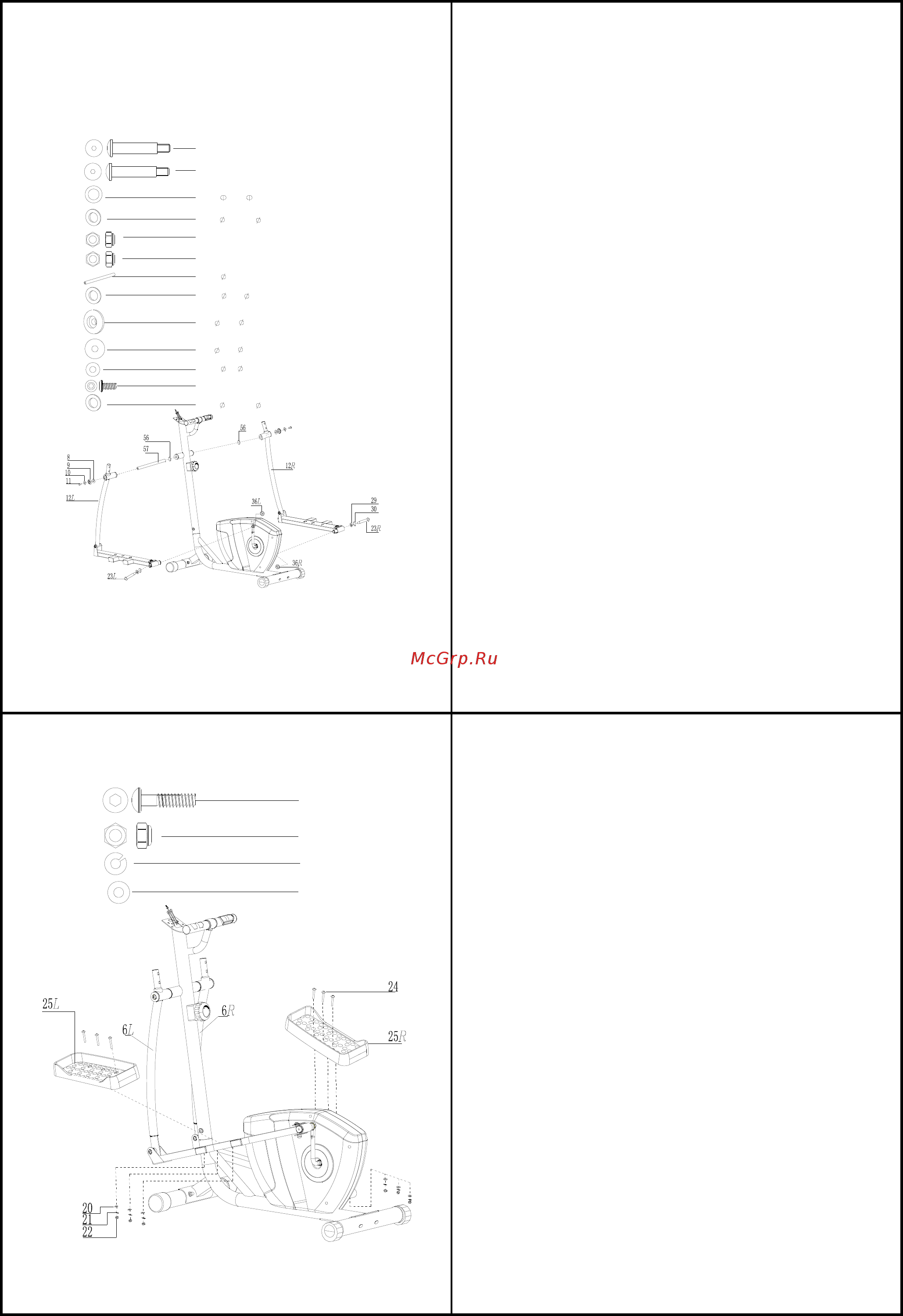

ШАГ 4
1. Вставьте ось (57) в крепление
опорной стойку поручней и
установите нижнюю левую рычажную
рукоятку (12L) с помощью плоской
шайбы (8), пластиковой шайбы (9),
плоской шайбы (10) и винта (11).
2. Затем закрепите левое основание
педали на левой нижней рычажной
рукоятке с помощью 1-ой стальной
оси (14) 1-ого болта (23) 1-ой плоской
шайбы (29), 1-ой волнообразной
шайбы и 1-ого нейлонового винта.
3. Установите правое основание
педали аналогичным образом.
#24 M6* 43L 6PCS
#21 M6 6PCS
#22 M6 6PCS
#20 M6 6PCS
ШАГ 5
1. Установите левую педаль на левое
педальное основание и закрепите с
помощью 3-ех плоских шайб (20), 3-ех
волнистых шайб (21), 3-ех болтов M6
(24) и 3-ех гаек (22).
2. Установите правую педаль
аналогичным образом.
11
