NordicTrack NETL17814 [6/44] Спецификация

Винт #8 x 3/4"

(2)–4

Гайка 5/16" (12)–2

Винт #10 x 3/4"

(9)–4

Винт 3/8" x 4" (7)–6

Посеребренный

винт

#8 x 1/2" (10)–1

Винт #8 x 1/2"

(1)–18

Болт 5/16" x 1 3/4"

(6)–1

Болт 5/16" x 2 1/4"

(3)–1

Зубчатая

шайба

#10 (5)–4

Колесная

проставка

(63)–2

Винт 5/16" x 1"

(25)–2

Винт 5/16" x 5/8"

(31)

–

Винт с плоской

головкой

5/16" x 1" (28)-4

СПЕЦИФИКАЦИЯ

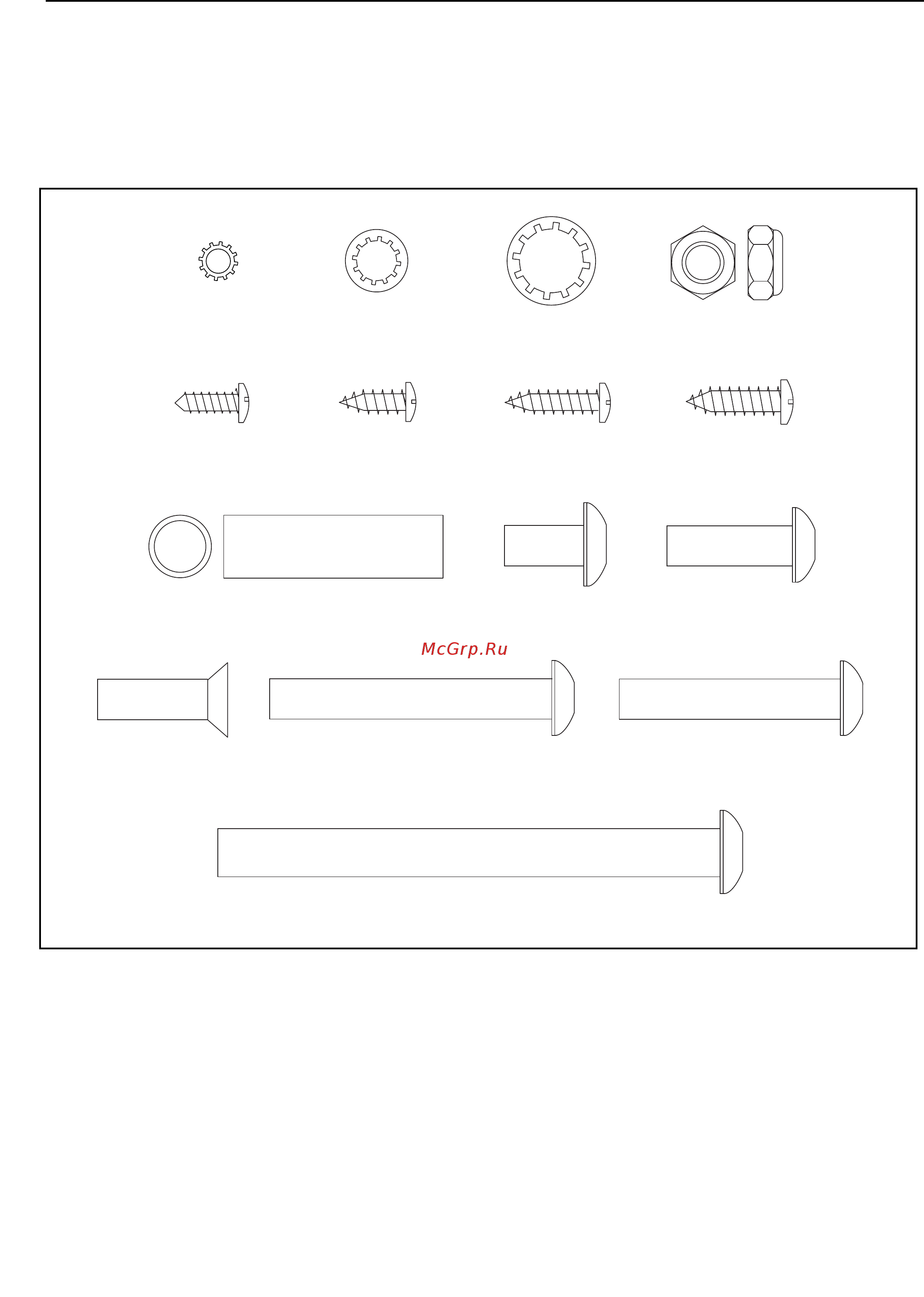

Используйте рисунок ниже для идентификации крепёжных деталей. Число в скобках под каждым изобра-

жением — это порядковый номер детали в разделе СОСТАВНЫЕ ЧАСТИ в конце данного руководства.

Число после скобок — это количество деталей, требуемое для сборки. Примечание: Если деталь от-

сутствует в комплекте крепежа, проверьте, не установлена ли она на своё место. В комплект мо-

жет быть включен дополнительный крепёж.

Зубчатая

шайба

5/16" (11)–16

Зубчатая

шайба

3/8" (13)–6
