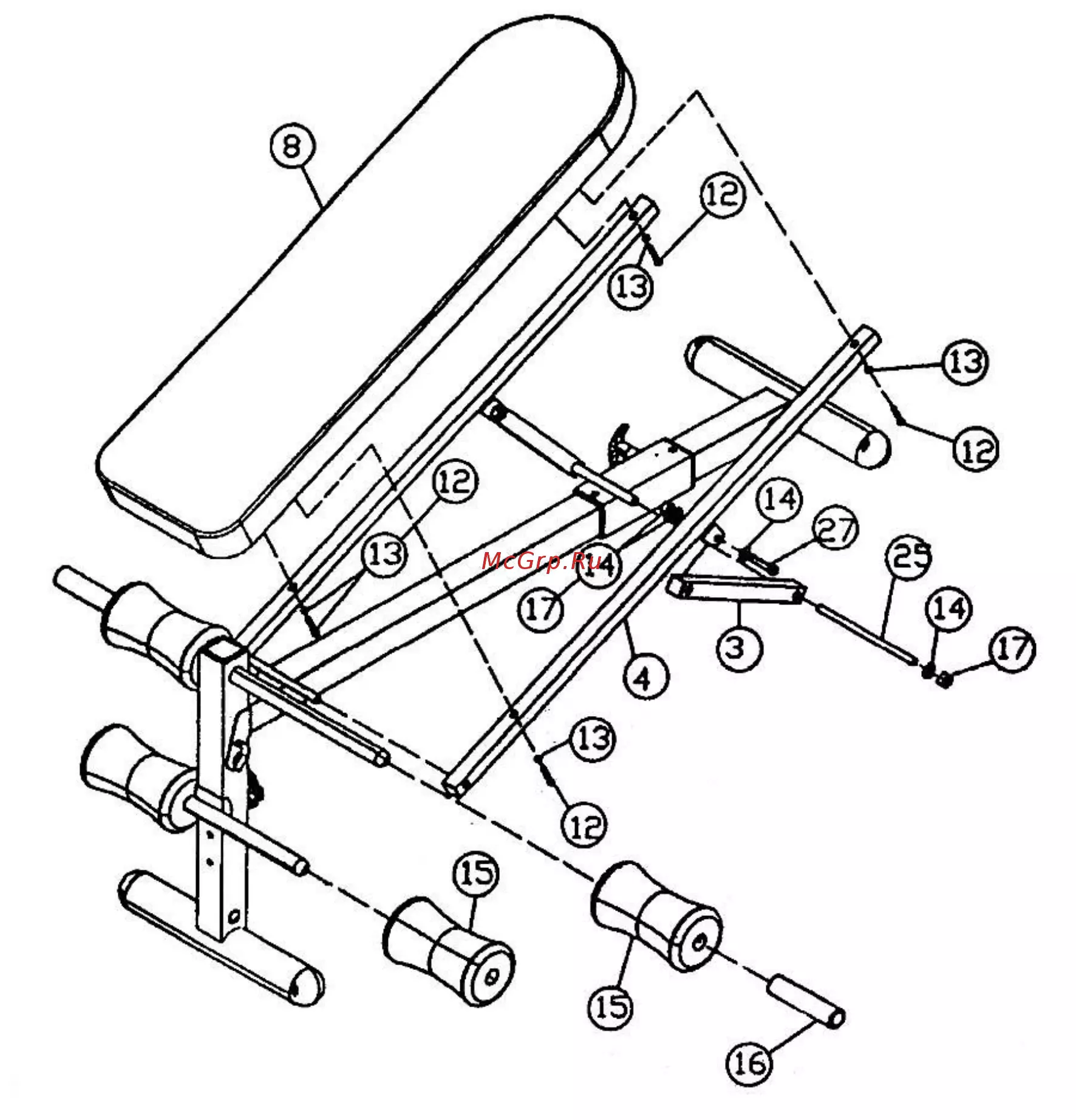

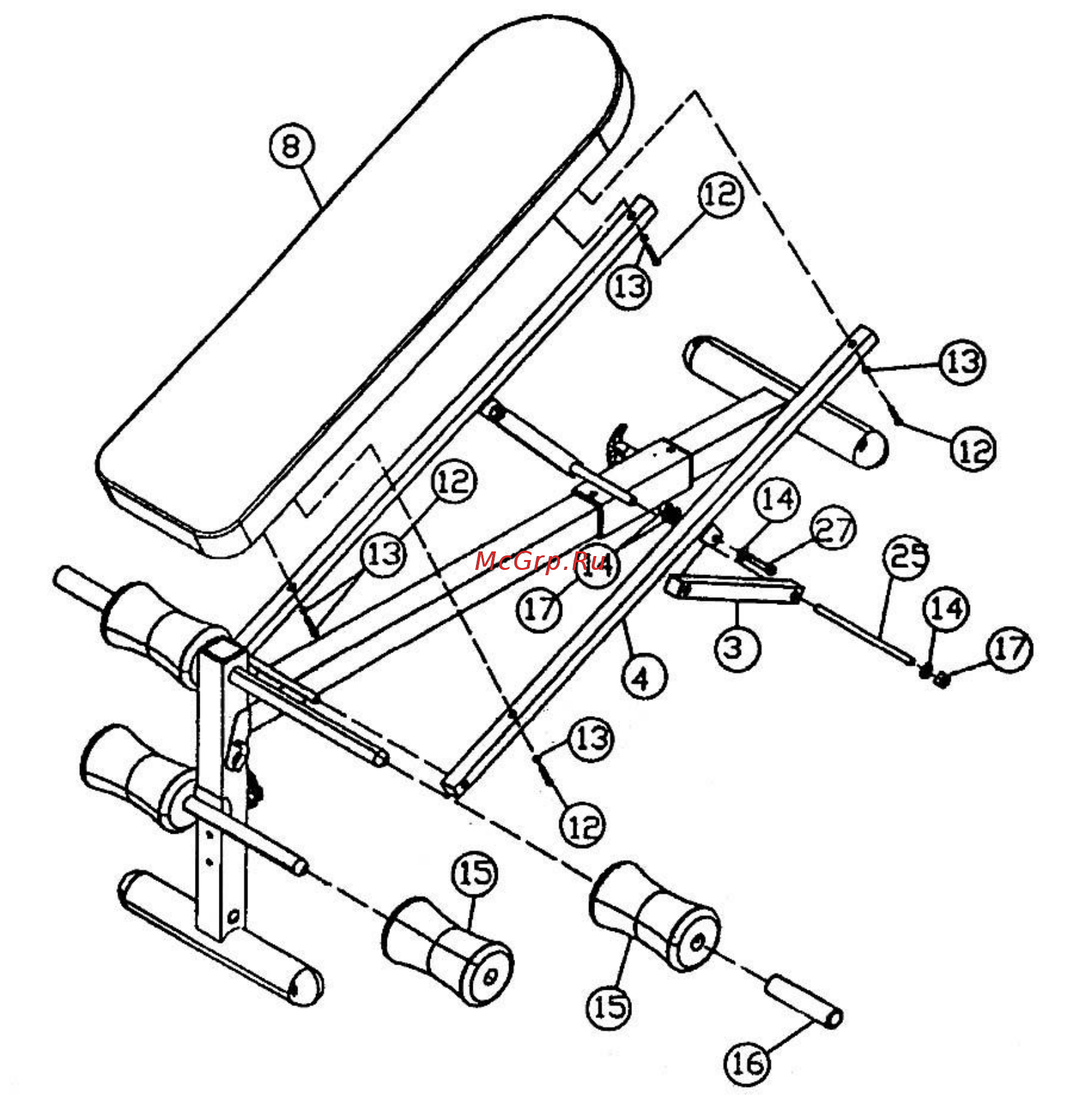

ШАГ 2 (СМ.РИС.2)
А) УСТАНОВИТЬ ПОДДЕРЖИВАЮЩИЕ РЕЙКИ (4) (КОНЕЦ С ОТВЕРСТИЯМИ) НА
СТЕРЖЕНЬ ОПОРНОЙ РАМЫ (2)
Б) ПРИСОЕДИНИТЬ НАКЛОННЫЕ ОПОРЫ (3) (2 ШТ) К КРОНШТЕЙНАМ НА
ПОДДЕРЖИВАЮЩИХ РЕЙКАХ (4) . ЗАКРЕПИТЬ ИХ БОЛТАМИ (27) , ШАЙБАМИ (14) И
ГАЙКАМИ (17).
В) УСТАНОВИТЬ НАКЛОННЫЕ ОПОРЫ (3) НА СТЕРЖНЯХ СКОЛЬЗЯЩЕГО БЛОКА (9) .
ЦЕНТРИРОВАТЬ ОТВЕРСТИЯ И ЗАКРЕПИТЬ ИХ ОСЬЮ (25), ШАЙБАМИ (14) И ДВУМЯ
ГАЙКАМИ (17).
Г) УСТАНОВИТЬ СПИНКУ (8) НА ПОДДЕРЖИВАЮЩИХ РЕЙКАХ (4) ЗАКРЕПИТЬ ЕЕ 4
ВИНТАМИ (12) И ШАЙБАМИ (13).
Д) УСТАНОВИТЬ ДЕРЖАТЕЛЬ ГРИФОВ (6) НА ПЕРЕДНЕЙ СТОЙКЕ (1) ТАКИМ ОБРАЗОМ,
ЧТОБЫ С КАЖДОЙ СТОРОНЫ ОСТАВАЛИСЬ КОНЦЫ ОДИНАКОВОЙ ДЛИНЫ. НАТЯНУТЬ
БОЛЬШИЕ МЯГКИЕ ГРИФЫ (15) НА ДЕРЖАТЕЛЬ (6) С ОБОИХ КОНЦОВ. ЗАТЕМ НАТЯНУТЬ
МАЛЫЕ МЯГКИЕ ГРИФЫ (16) ДЛЯ ЗАКРЕПЛЕНИЯ ГРИФОВ (15) . НАТЯНУТЬ ДРУГИЕ ГРИФЫ
(15) НА РЕЙКУ (5) С ОБОИХ КОНЦОВ.
