ИНСТРУКЦИЯ ПО СБОРКЕ

НЕОБХОДИМЫЙ ИНСТРУМЕНТ:

 ДВА РАЗВОДНЫХ ГАЕЧНЫХ КЛЮЧА,

 ДВА ПРОСТЫХ ГАЕЧНЫХ КЛЮЧА

ВАЖНО: ПЕРЕД СБРОКОЙ ТРЕНАЖЕРА НЕОБХОДИМО РАЗЛОЖИТЬ ВСЕ ЕГО

СОСТАВНЫЕ ЧАСТИ НА РОВНОЙ ПОВЕРХНОСТИ И СВЕРИТЬ ИХ НАЛИЧИЕ ПО СПИСКУ.

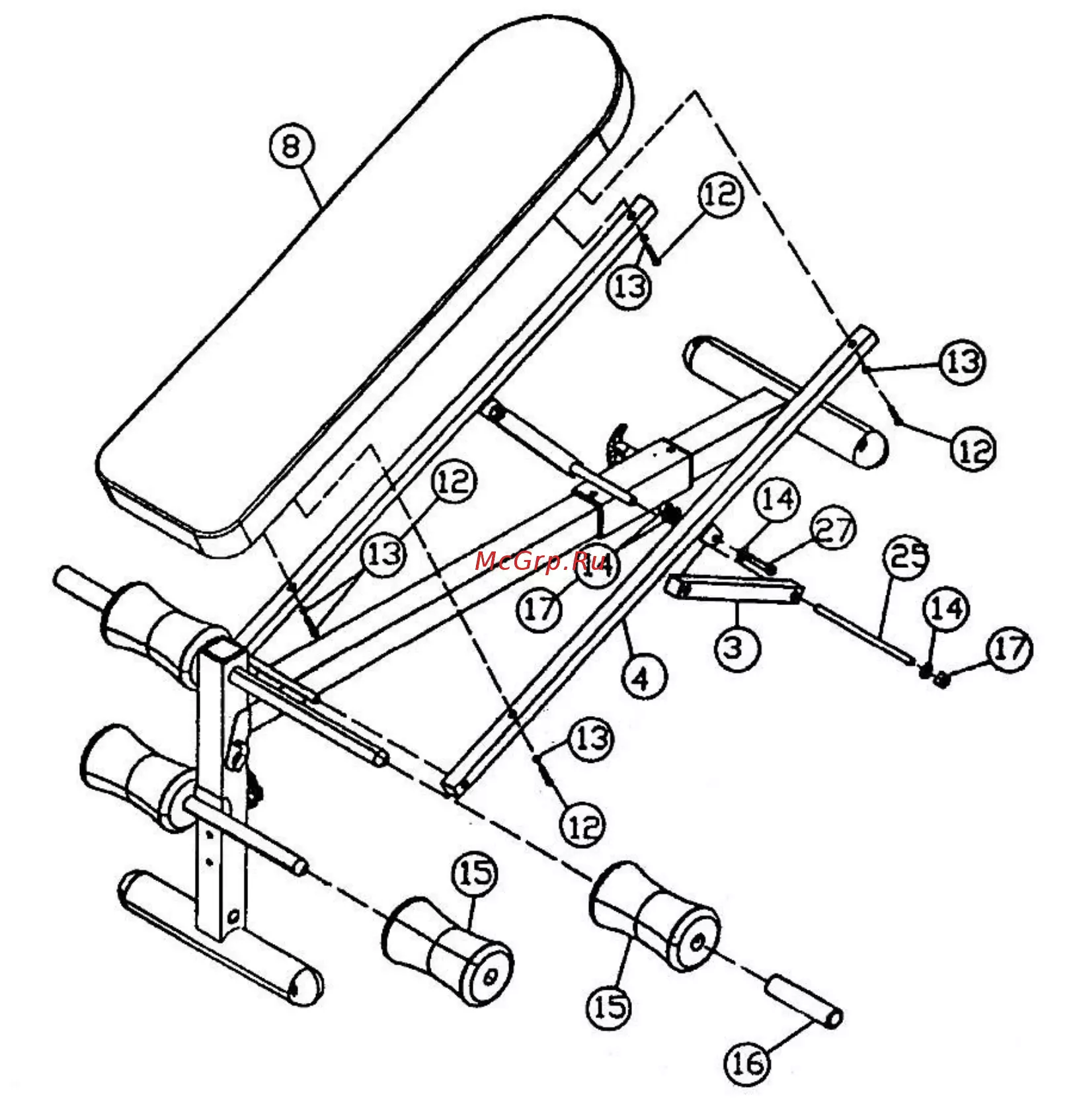

ШАГ 1 (СМ.РИС 1)

А) ОДЕТЬ СКОЛЬЗЯЩИЙ БЛОК (9) НА ОПОРНУЮ РАМУ (2) И ЗАКРЕПИТЬ ЕГО

РЕГУЛЯТОРОМ (26) . ПРИКРЕПИТЬ ОПОРНУЮ НОЖКУ (7) К ОПОРНОЙ РАМЕ (2) .

ЗАКРЕПИТЬ ЕЕ ДВУМЯ БОЛТАМИ (10) И ШАЙБАМИ (14).

Б) ПРИСОЕДИНИТЬ ОПОРНУЮ НОЖКУ (7) К ПЕРЕДНЕЙ СТОЙКЕ (1) . ЗАКРЕПИТЬ ЕЕ

БОЛТАМИ (10), 2 ШАЙБАМИ (14).

В) ПРИКРЕПИТЬ ОПОРНУЮ РАМУ (2) ЧЕРЕЗ НИЖНЕЕ ОТВЕРСТИЕ К ПЕРЕДНЕЙ РАМЕ (1).

ЗАКРЕПИТЬ ПРИ ПОМОЩИ БОЛТОВ (11) , ШАЙБ (14) И ГАЕК (17). ПРИМЕЧАНИЕ: НЕ

ЗАТЯГИВАТЬ БОЛТЫ! СОЕДИНЕНИЕ ДОЛЖНО БЫТЬ СВОБОДНЫМ ДЛЯ СКЛАДЫВАНИЯ

СКАМЕЙКИ.

ВСТАВЬТЕ L-ОБРАЗНЫЙ КРЮЧОК (18) В ВЕРХНЕЕ ОТВЕРСТИЕ ОПОРНОЙ РАМЫ (2).

Г) ПРИКРЕПИТЬ ПЕРЕКРЕСТНУЮ ТРУБКУ (5) К ПЕРЕДНЕЙ СТОЙКЕ (1). ЗАКРЕПИТЬ ЕЕ

БЛОКИРАТОРОМ (23).
