DFC F207D [6/6] Трубка основания
![DFC F207D [6/6] Трубка основания](/views2/1356066/page6/bg6.png)
Содержание
- Велотренажера 1
- Модель no f207d 1
- Руководство по сборке 1
- I 8 регулируемые уровни сопротивления уровень постепенно увеличивается от i до 8 для увеличения сопротивления для уменьшения сопротивления 2
- Важная информация по безопасности 2
- Для разблокировки поверните ручку регулировки высоты сиденья против часовой стрелки вытяните ручку затем отрегулируйте высоту сиденья отрегулируйте высоту сиденья до желаемого положения и затяните ручку по часовой стрелке 2
- Отрегулируйте высоту сиденья согласно вашим пожеланиям перед использова нием тренажера проверьте и убедитесь что тренажер не качается а 2
- Тренажер в собранном виде 2
- Аккуратно спрячьте провода консоли в опору консоли 3
- Болт м8 65шт 3
- Болт с буртиком м8 12 3
- Г образный ключ 5 5мм 3
- Гаечный ключ 10 13 15 17 3
- Изображение описание 3
- Колпачковая гайка м8 15тт 3
- Прикрепите консоль к к опоре консоли используя четыре предустановленных винта м5 10мм закрепите их гаечным ключом 4 3
- Соедините провода консоли к с верхними проводами опоры консоли i как показано на рисунке 3
- Торцевой ключ 3
- Шаг 6 3
- Шайба ф8 19 3
- Трубка основания 6
Похожие устройства
- Aerofit IT IT7009 Инструкция по эксплуатации
- DFC PT-003M Инструкция по эксплуатации
- APPLEGATE R10 M Инструкция по эксплуатации
- SVENSSON BODY LABS CROSSLINE BTA Инструкция по эксплуатации
- DFC PT-001 Инструкция по эксплуатации
- Kampfer Universal KB-1201 Инструкция по эксплуатации
- Vision Fitness S60 Инструкция по эксплуатации
- HouseFit DH-8130 Инструкция по эксплуатации
- Carbon Fitness Premium World Runner RUNNER T1 Инструкция по эксплуатации
- HouseFit HB-8242HP Инструкция по эксплуатации
- DFC PT-02MB Инструкция по эксплуатации
- DFC LATINA T-2001 Инструкция по эксплуатации
- DFC XJ-CI-01SL Инструкция по эксплуатации
- HouseFit DH-8114 Инструкция по эксплуатации
- Oxygen Fitness Reg Sit Up Board Инструкция по эксплуатации
- Carbon Fitness PB-40 Инструкция по эксплуатации
- Hasttings PERFORMANCE TR660 Инструкция по эксплуатации
- Oxygen Fitness Pro_Trac_II Инструкция по эксплуатации
- HouseFit HB-8203HP Инструкция по эксплуатации
- Spirit Fitness Spirit_Fitness_CE_800 Инструкция по эксплуатации

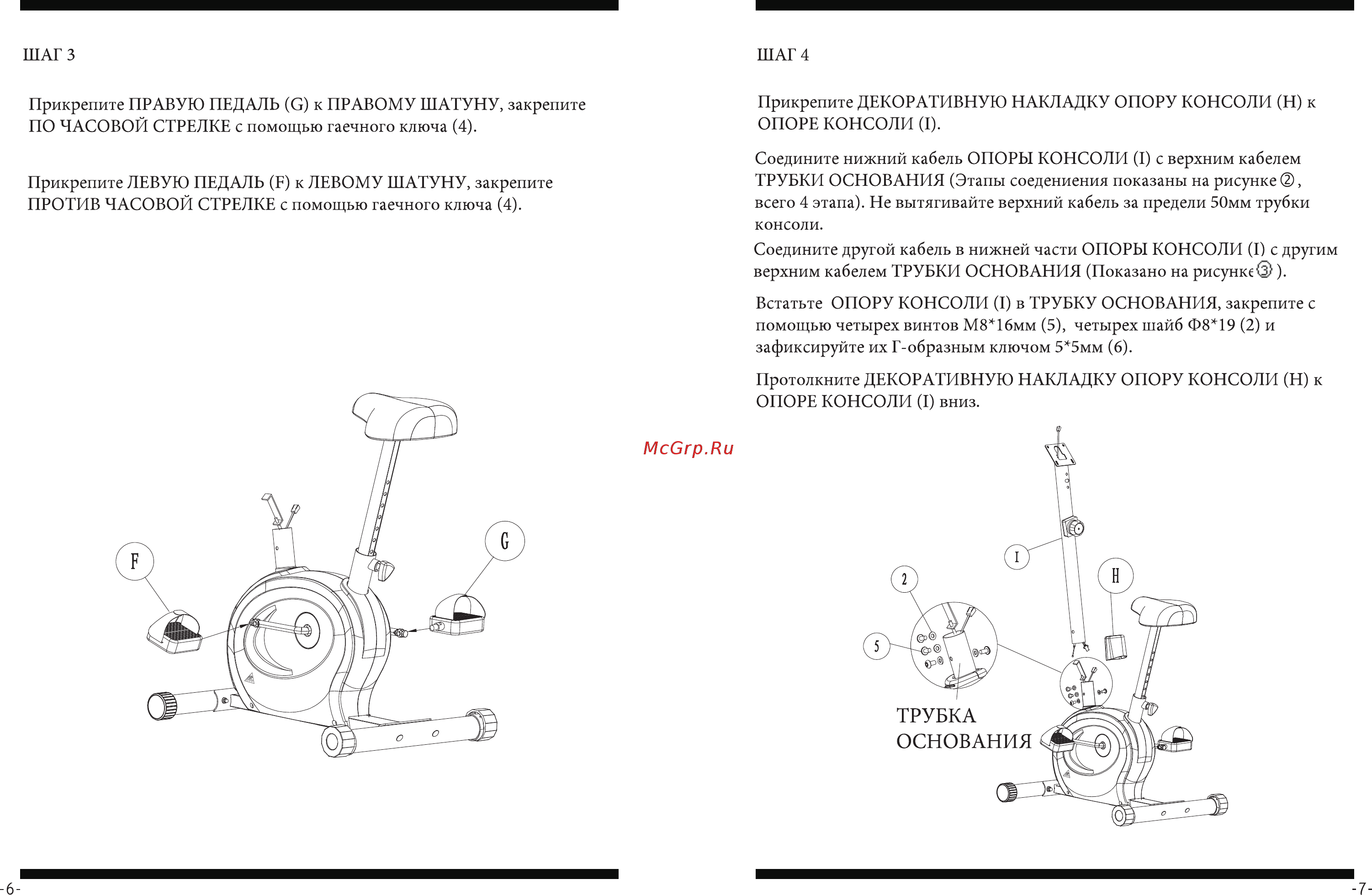

ШАГ 3 Прикрепите ПРАВУЮ ПЕДАЛЬ С к ПРАВОМУ ШАТУНУ закрепите ПО ЧАСОВОЙ СТРЕЛКЕ с помощью гаечного ключа 4 Прикрепите ЛЕВУЮ ПЕДАЛЬ Е к ЛЕВОМУ ШАТУНУ закрепите ПРОТИВ ЧАСОВОЙ СТРЕЛКЕ с помощью гаечного ключа 4 ШАГ4 Прикрепите ДЕКОРАТИВНУЮ НАКЛАДКУ ОПОРУ КОНСОЛИ Н к ОПОРЕ КОНСОЛИ I Соедините нижний кабель ОПОРЫ КОНСОЛИ I с верхним кабелем ТРУБКИ ОСНОВАНИЯ Этапы соедениения показаны на рисунке 2 всего 4 этапа Не вытягивайте верхний кабель за предели 50мм трубки консоли Соедините другой кабель в нижней части ОПОРЫ КОНСОЛИ I с другим верхним кабелем ТРУБКИ ОСНОВАНИЯ Показано на рисунке Встатьте ОПОРУ КОНСОЛИ I в ТРУБКУ ОСНОВАНИЯ закрепите с помощью четырех винтов М8 16мм 5 четырех шайб Ф8 19 2 и зафиксируйте их Г образным ключом 5 5мм 6 Протолкните ДЕКОРАТИВНУЮ НАКЛАДКУ ОПОРУ КОНСОЛИ Н к ОПОРЕ КОНСОЛИ I вниз I 2 ТА г ТРУБКА ОСНОВАНИЯ у 6 7
