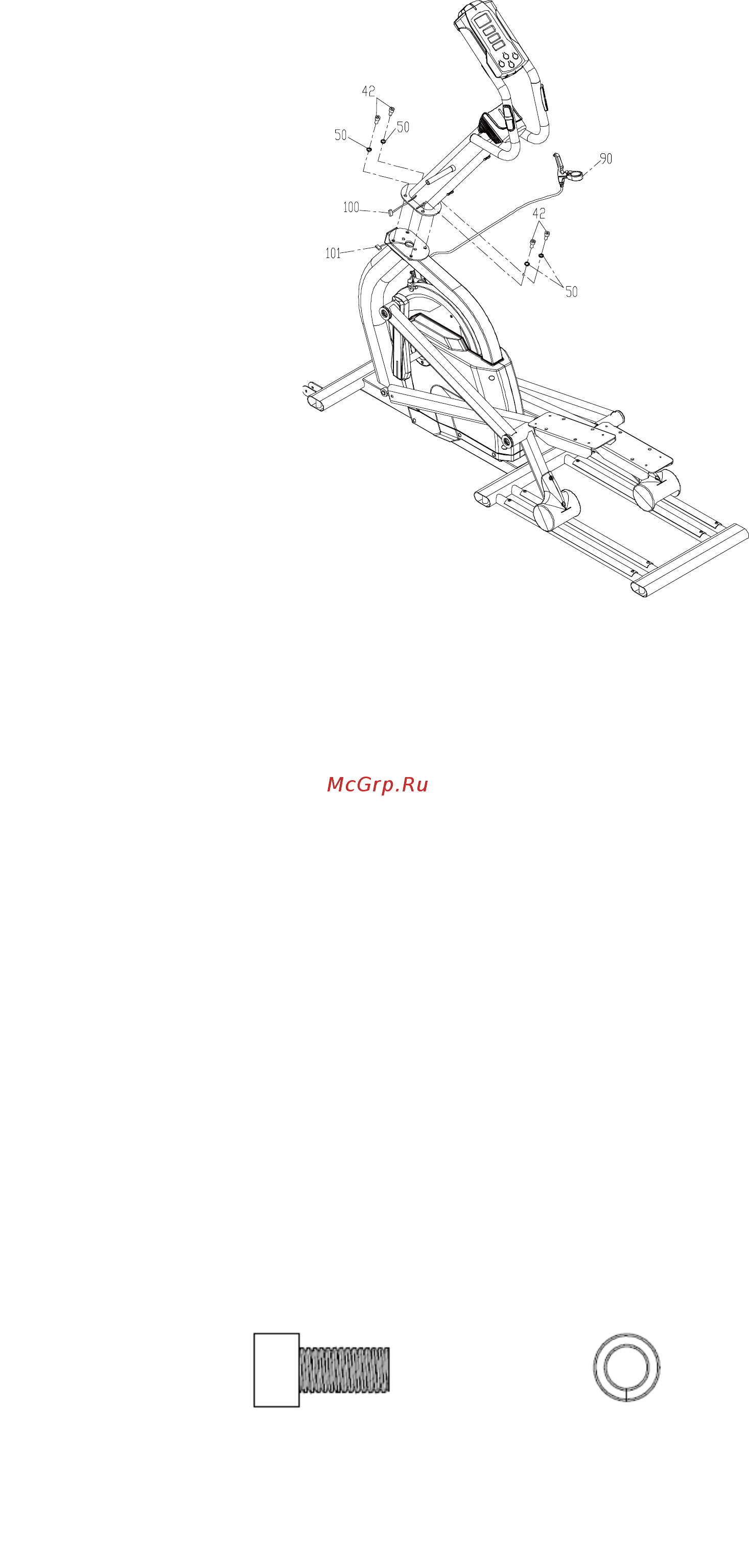

КОНСОЛЬНАЯ СТОЙКА

1. Кабель компьютера и датчика скорости уже продеты через консольную стойку. Соблюдайте

осторожность при монтаже консольной стойки, чтобы не передавить эти кабели.

2. Подсоедините кабель (100) к кабелю (101).

3. Поместите консольную стойку на монтажную площадку на основной раме. Соблюдайте

осторожность, чтобы не защемить провод датчика скорости между консольной стойкой и основной

рамой во время сборки.

4. Закрепите консольную стойку четырьмя болтами из нержавеющей стали ( 42) и разомкнутыми

шайбами (50). Надежно затяните соединения, используя 8мм шестигранный ключ (108).

5. Установите рычаг ручного тормоза (90) описанным ниже способом:

■ С помощью крестовой отвертки извлеките винт, ввинченный в гайку на задней стороне

ручного тормоза (107)

■ Поместите кронштейн ручного тормоза спереди правой вертикальной трубки рукоятки,

затем вставьте болт с задней стороны кронштейна и вверните его обратно в гайку. Надежно затяните

соединение с помощью крестовой отвертки (107)

КОМПЛЕКТ ДЛЯ СБОРКИ

#42. M10 x 20 мм

Болт из нержавеющей

стали (4 шт)

#50. M10

Разомкнутая шайба

(4 шт)
