Oxygen Fitness EX-45 [11/27] Шаг 3

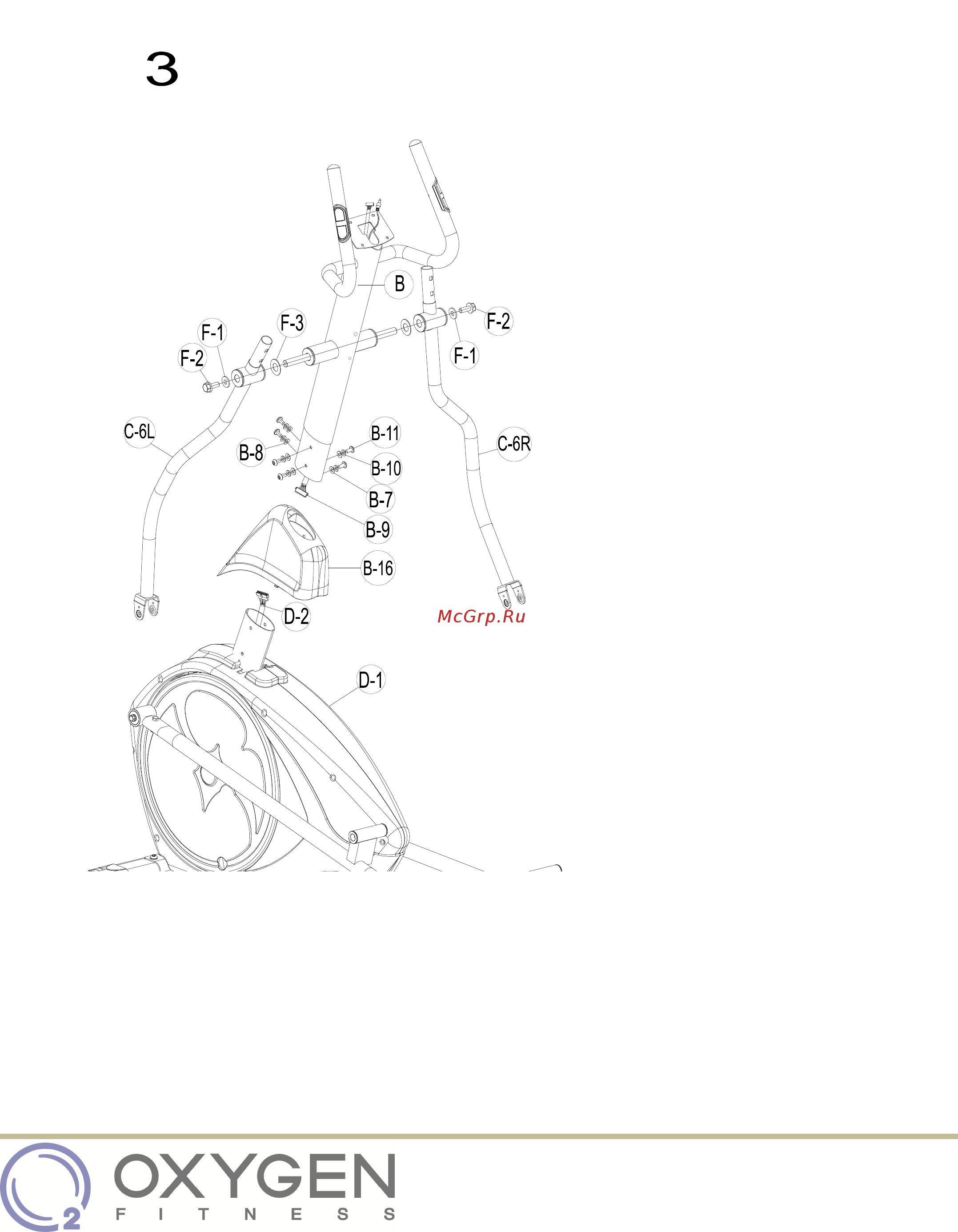

Шаг 3

F-2: Hex bolt M8*P1.0*20L (2)

F-1: Flat washer Ø8*Ø25*2T (2)

F-3: Wave washer Ø20*Ø30*0.3T (2)

B-11: Allen bolt M8*P1.25*16L(6)

B-10: Spring washer Ø8 (6)

B-7: Flat washer Ø8*Ø19*2T (4)

B-8: Flat washer (2)

F17:Box spanner

F-18: Allen key

1. Снимите предустановленные крепления с основной рамы.

2. Вставьте стойку руля (B) через втулку (B-16).

3. Соедините верхний кабель (B-9) с нижним (D-2).

4. Закрепите стойку руля на раме с помощью болта (B-11), шайб (B-10) и шайб (B-7 и B-8).

5. Вставьте ось через отверстие на руле (B). Закрепите, используя шайбу (F-3) с каждой стороны.

6. Закрепите правый нижний руль (C-6R) на оси с помощью 1 шайбы (F-1) и винта (F-2).

7. Закрепите нижний левый руль (C-6L) на оси с помощью 1 шайбы (F-1) и гайки (F-2).
