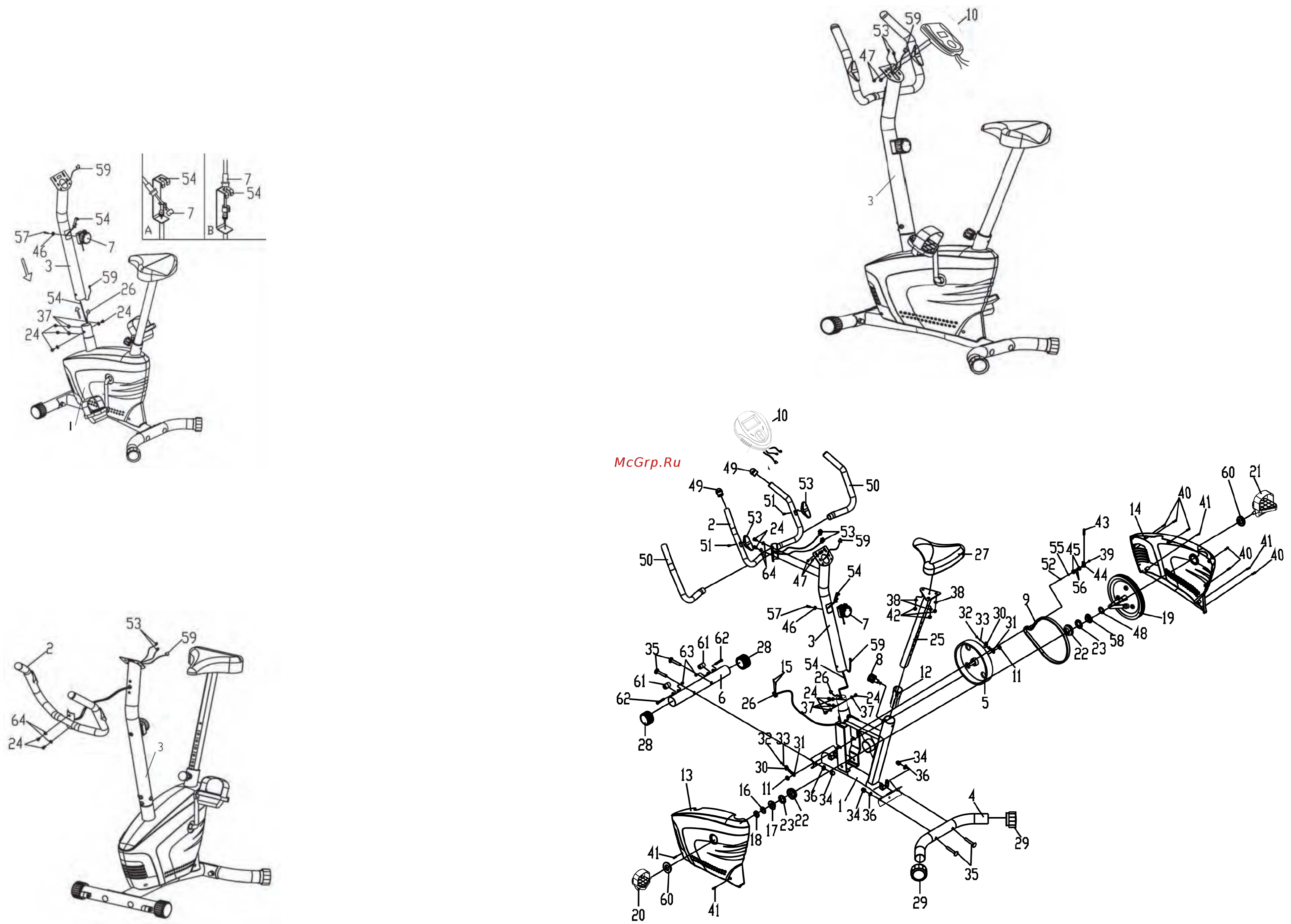

3. Установка стойки руля и регулятора нагрузки.

Извлеките болт M8x15 (24), шайбу Ø8 (37), из рамы (1).

Вставьте трос регулятора нагрузки (54) в нижнее отверстие на стойке руля (3) и вытяните

его из квадратного отверстия на стойке руля (3). Соедините провод датчика (26) из рамы (1)

с центральной секцией провода датчика (59) из стойки руля (3).

Вставьте стойку руля (3) в трубку на раме (1) и закрепите болтом M8x15 (24), шайбой Ø8

(37) которые были извлечены. Будьте аккуратны при установке стойки руля (3), чтобы не

зажать провода.

Вставьте конец кабеля регулятора нагрузки (7) в крючок троса нагрузки (54) как показано

на схеме. A рисунка 3. Потяните трос регулятора нагрузки (7) вверх и вставьте с силой в

отверстие на скобке троса нагрузки (54), как показано на схеме В рисунка 3. Присоедините

регулятор нагрузки (7) к стойке руля (3).

4. Установка руля и компьютера.

Извлеките 2 болта M8x15 (24) и шайбы Ø8 (64) из стойки руля (3).

Вставьте провода датчиков пульса (53) в отверстия на стойке руля (3) и вытяните из верх-

него отверстия стойки руля (3).

Установите руль (2) на стойке (3) и заверните

2 болтами M8x15 Bolts (24) и шайбами Ø8, которые были извлечены (64).

4. Установка компьютера.

Извлеките два болта M5x10 (47) из компьютера (10). Соедините провода датчика пульса

(53) и центральную секцию провода датчика (59) с проводами из компьютера (10). Присо-

едините компьютер (10) к стойке руля (3) 2 болтами M5x10 (47), которые были извлечены.
