DFC E8602T [5/10] Инструкция по сборки

ВНИМАНИЕ:

Большая часть перечисленных крепежей была упакована отдельно, но некоторые

аппаратные элементы были предустановленны в определенных деталях сборки. В этих

случаях просто удалите и заново установите оборудование, как это требуется в

сборке.

Просмотрите конкретные этапы сборки и запишите все предварительно

установленные детали.

♦ Потребуется время, чтобы пересмотреть инструкцию и ознакомиться со всем

процессом сборки, прежде чем продолжить.

♦ Несмотря на то, что данный тренажер может быть собран одним человеком,

рекомендуется помощь другого лица. Это особенно удобно при сборке

нескольких деталей или при перемещении оборудования.

Совет по сборке: Рекомендуется заранее подготовить все детали, необходимые

для каждого этапа сборки.

ИНСТРУКЦИЯ ПО СБОРКИ

Шаг 1:

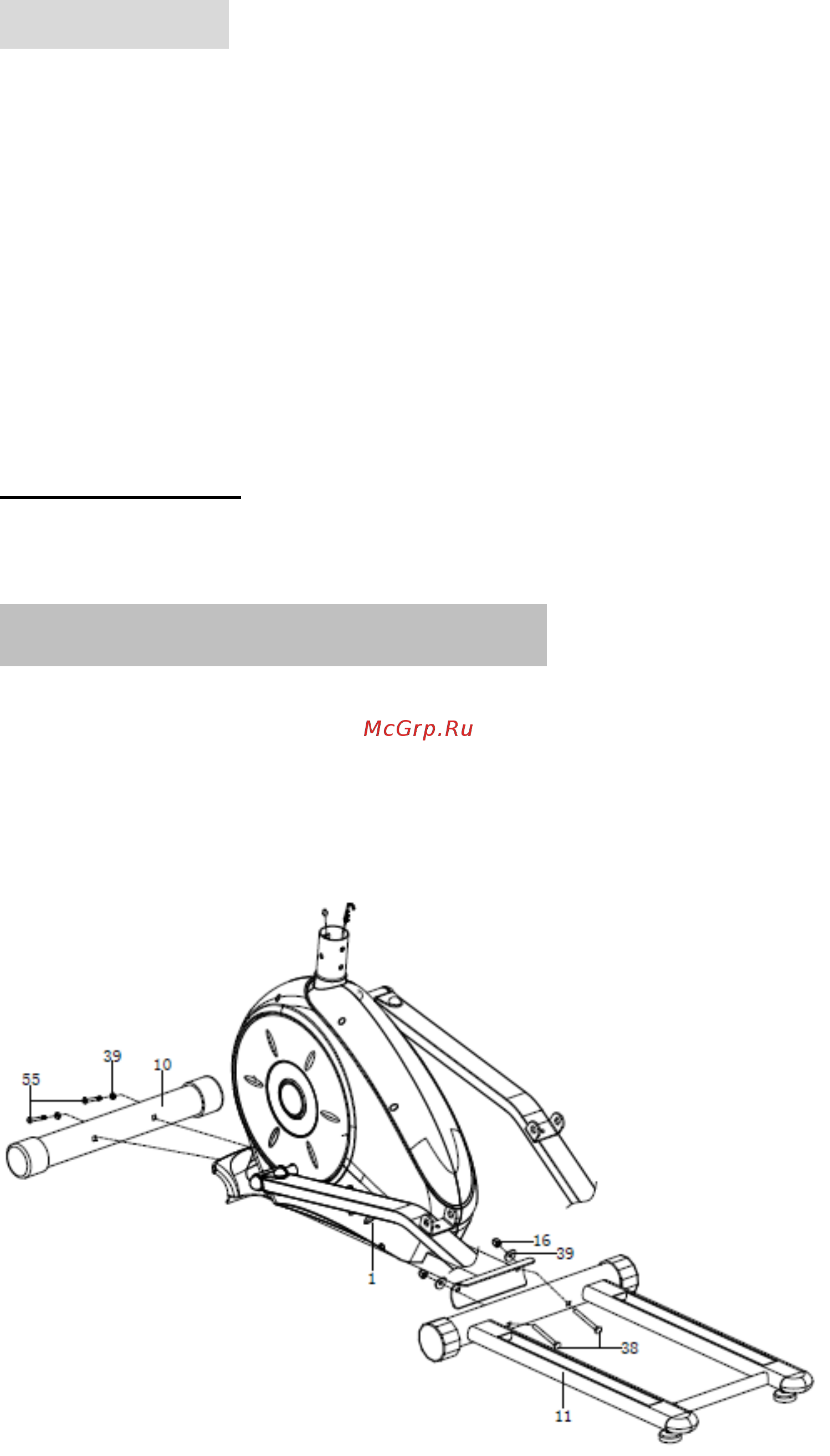

A: Прикрепите задний стабилизатор (11) к основной раме (1) болтами (38), дуговыми

шайбами (39) и глухими гайками (16).

B: Прикрепите передний стабилизатор (10) к основной раме (1) винтами (55) и дуговыми

шайбами (39).

Шаг 2:

A: Сперва соедините провод датчика (41) и провод (43). Затем соедините провод

регулятора натяжения (44) с проводом натяжения (42), как показано на рисунке.

B. Вставьте стойку (2) в основную раму (1) и надежно закрепите их винтами (23) и

дуговыми шайбами (39).
