Hasttings FS300 Aero [6/18] Инструкция по сборке

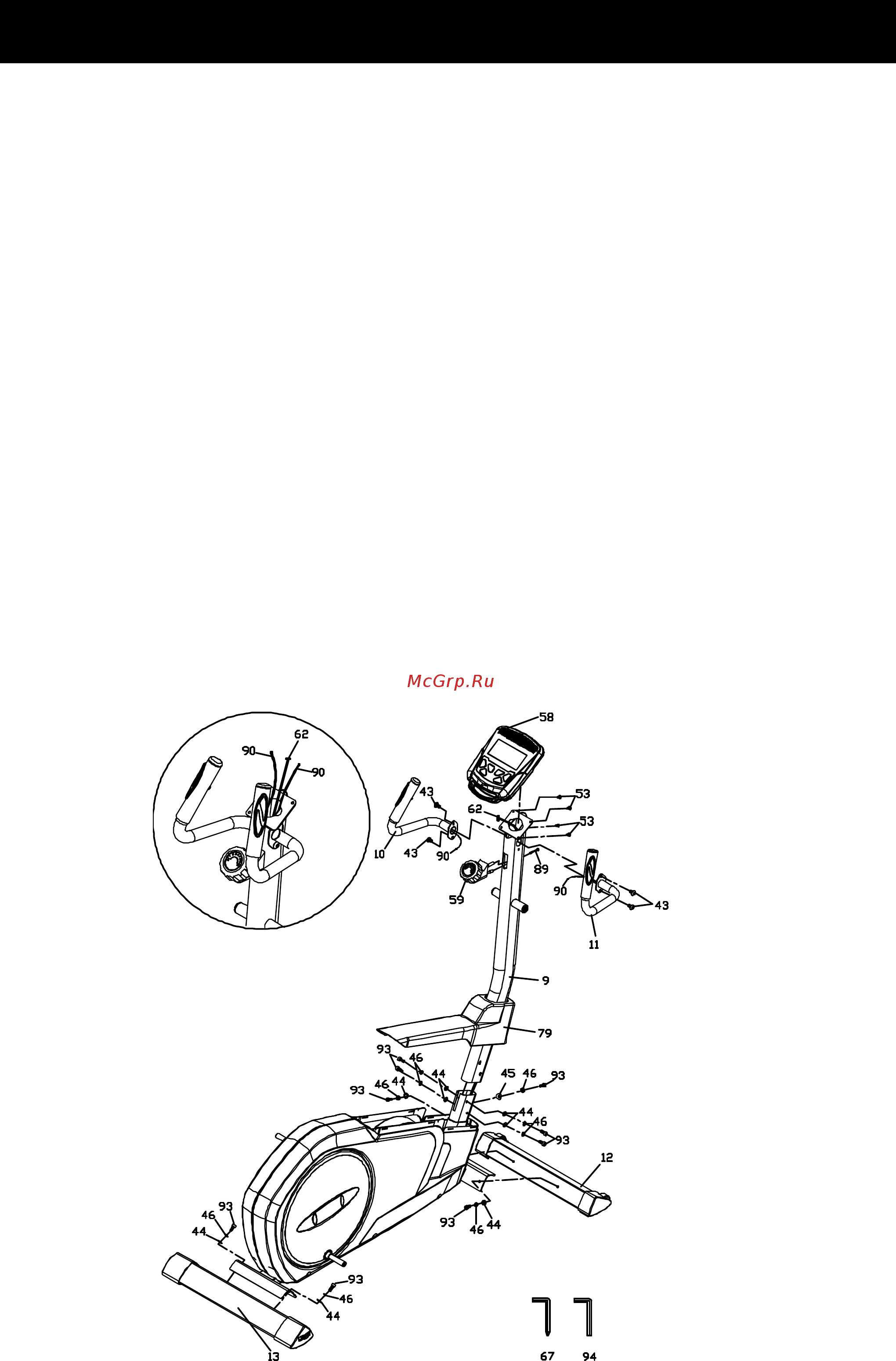

Шаг 1:

1. Установите регулятор нагрузки (59) на консольную стойку (9) используя 1 шт M5 ×

65 м/м винт (89) для закрепления.

2. Установите консольную стойку (9) и наденьте крышку консольной стойки (79).

Убедитесь, что крышка повернута в правильном направлении, как показано ниже,

прежде чем установить ее на стойке. Протяните кабели (90) в нижнюю часть

стойки из верхней части. Будьте осторожны и внимательны при установки

консольной стойки на главный корпус, чтобы не повредить кабель, а также

консоль.

3. Установите консольную стойку (9) на главный корпус используя 6 мм

шестигранный ключ (94), чтобы затянуть 5 шт 5/16” болтов (93), 4 шт 5/16” плоских

шайб (44), 5 шт 5/16" разомкнутых шайб (46) и 1 шт 5/16" изогнутую шайбу (45).

Защелкните крышку консольной стойки (79) на корпусе тренажера.

4. Протяните провод (90) от датчиков пульса (10, 11) через круглое отверстие

консольной стойки (9),как показано ниже. Используйте комбинированный

шестигранный ключ (67), чтобы затянуть 4 шт 5/16” болт с шестигранной головкой

(43) для установки ручек на консольной стойки (9).

5. Подсоедините кабели (62, 90) к консоли (58) и установите на консольную стойку (9)

при помощи 4 шт M5 × 12L винтов (53) используя комбинированный шестигранный

ключ (67).

6. Установите передний стабилизатор (12) и задний стабилизатор (13) при помощи 4

шт 5/16” болтов (93), 4 шт 5/16" разомкнутых шайб (46) и 4 шт 5/16” плоских шайб

(44) используя 6 мм шестигранный ключ (94).

Инструкция по сборке
