6Р Газовый амортизатор 1
7Р Гайка М10 1
СБОРКА
ЧАСТЬ 1

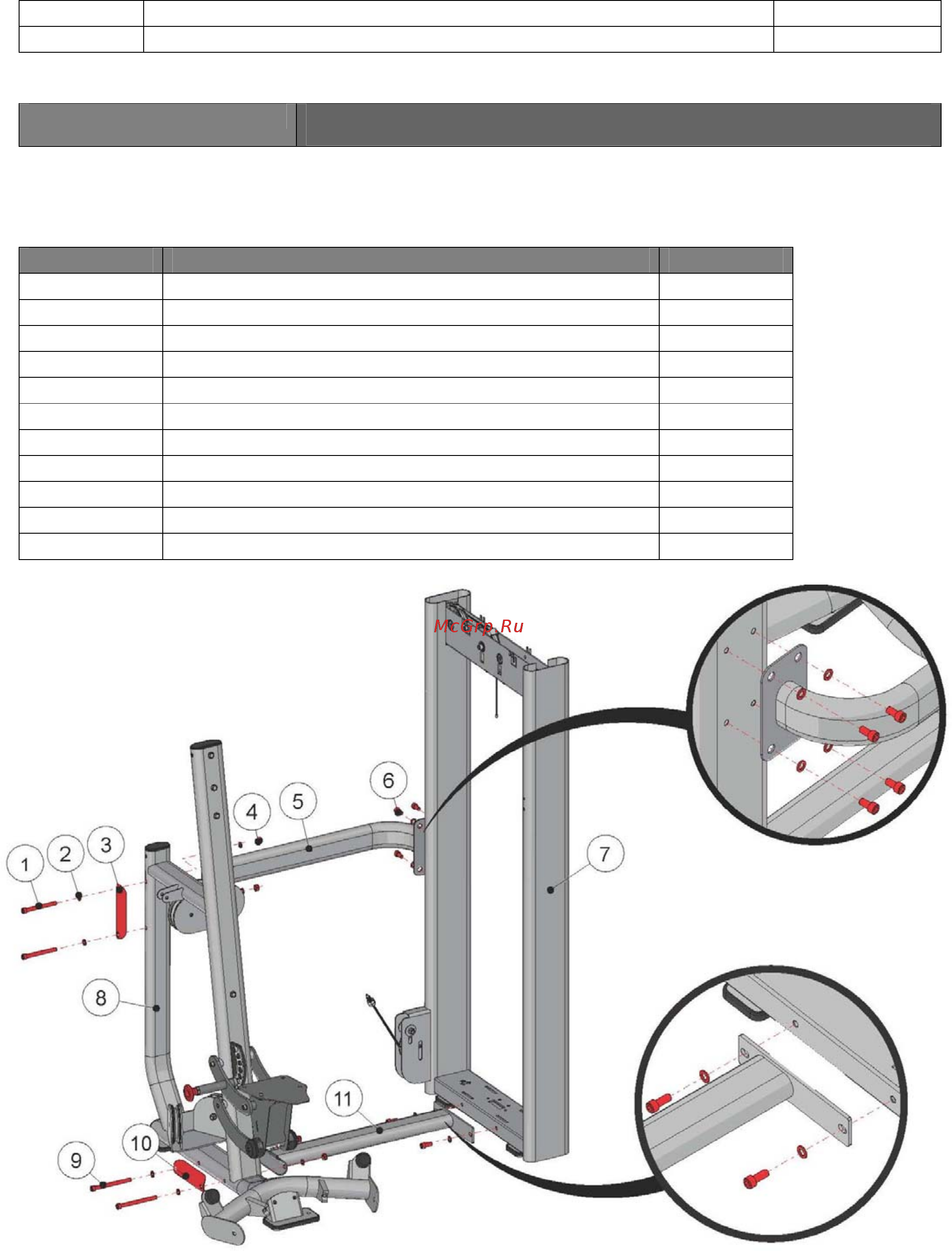

ШАГ 1 КРЕПЛЕНИЕ БЛОКА СТЕКОВ К РАМЕ ПОЛЬЗОВАТЕЛЯ
№ Описание Кол-во
1 Болт М10*105L 2
2 Шайба М10 14
3 Пластина 1
4 Гайка М10 4
5 Верхняя соединительная рама 1
6 Болт М10*20L 6
7 Рамы стеков 1
8 Рама пользователя 1
9 Болт М10*125L 2
10 Пластина 1
11 Нижняя соединительная рама 1
Затягивайте крепежные элементы только после сборки рамы весовых
стеков.
5
Содержание
- Versa жим от груди vs s13 1
- Руководство пользователя 1
- Важная информация по безопасности 2
- Надлежащее использование 2
- Проверка на наличие повреждённых частей 2
- Маркировка 3
- Дополнительный набор premium 4
- Описание кол во 4
- Список комплектующих 4
- Частей 4
- Затягивайте крепежные элементы только после сборки рамы весовых стеков 5
- Сборка 5
- Сборка 6
- Сборка 7
- Натяжение кабеля регулируется фиксатором как показано на рисунке a 8
- Сборка 8
- Сборка 9
- Сборка 10
- Примечание на рисунке изображено крепление левой рамы 11
- Сборка 11
- Сборка 12
- Сборка 13
- Сборка 14
- Сборка 15
- Сборка 16
- Сборка 17
- Vs s13p жим от груди 18
- Vs s13н жим от груди 18
- Технические спецификации 18
