Руководство по эксплуатации BGM341 00 000 РЭ

- снять решетки стола, снять ручки управления, воротники, крышки горелок с рассека-

телями, вывинтить винты крепления корпусов горелок, снять верхнюю панель;

отрегулировать ВМП (для этого установите горелки и крышки горелок, не устанавливая

верхнюю панель);

- сборка производится в обратном порядке.

14.3. Устройство безопасности

■ Устройство безопасности представляет собой систему из электромагнитного клапана

газового крана и термопары.

■ При розжиге горелок, термопара с рабочим концом, помещенным в пламя горелки,

вырабатывает ток, который проходя через катушку электромагнита создает силу, преодо-

левающую сопротивление пружины открывая и удерживая клапан и обеспечивая подачу

газа в канал пробки крана.

При погасании пламени горелки прекращается ток и по мере остывания термопары

клапан подачи газа под действием возвратной пружины закрывается.

РЕКОМЕНДАЦИИ РЕМОНТНЫМ СЛУЖБАМ

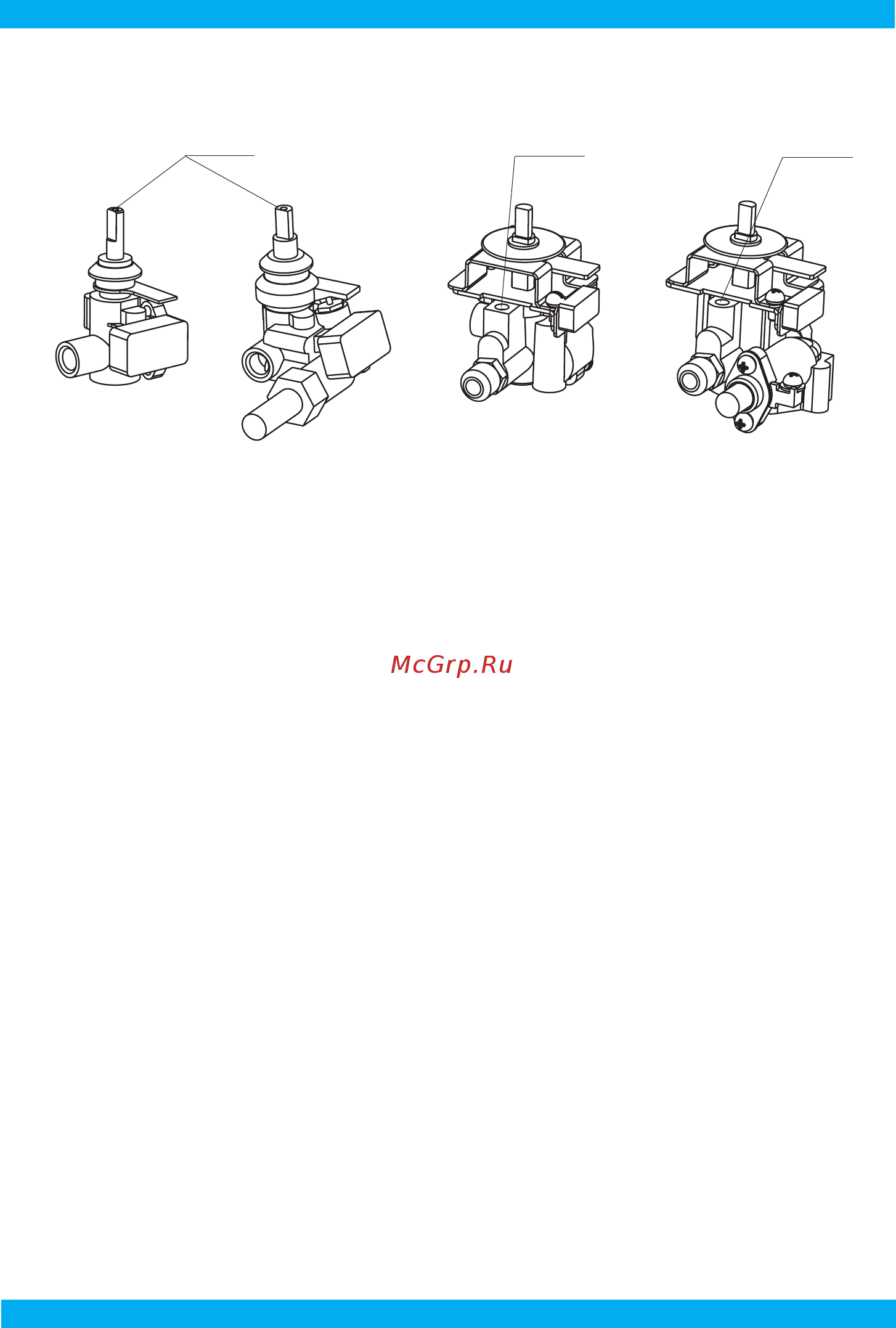

рис. 7

ВМП

ВМП ВМП
