Krona Kamilla slim 600 inox/inox [6/16] Описание вытяжки

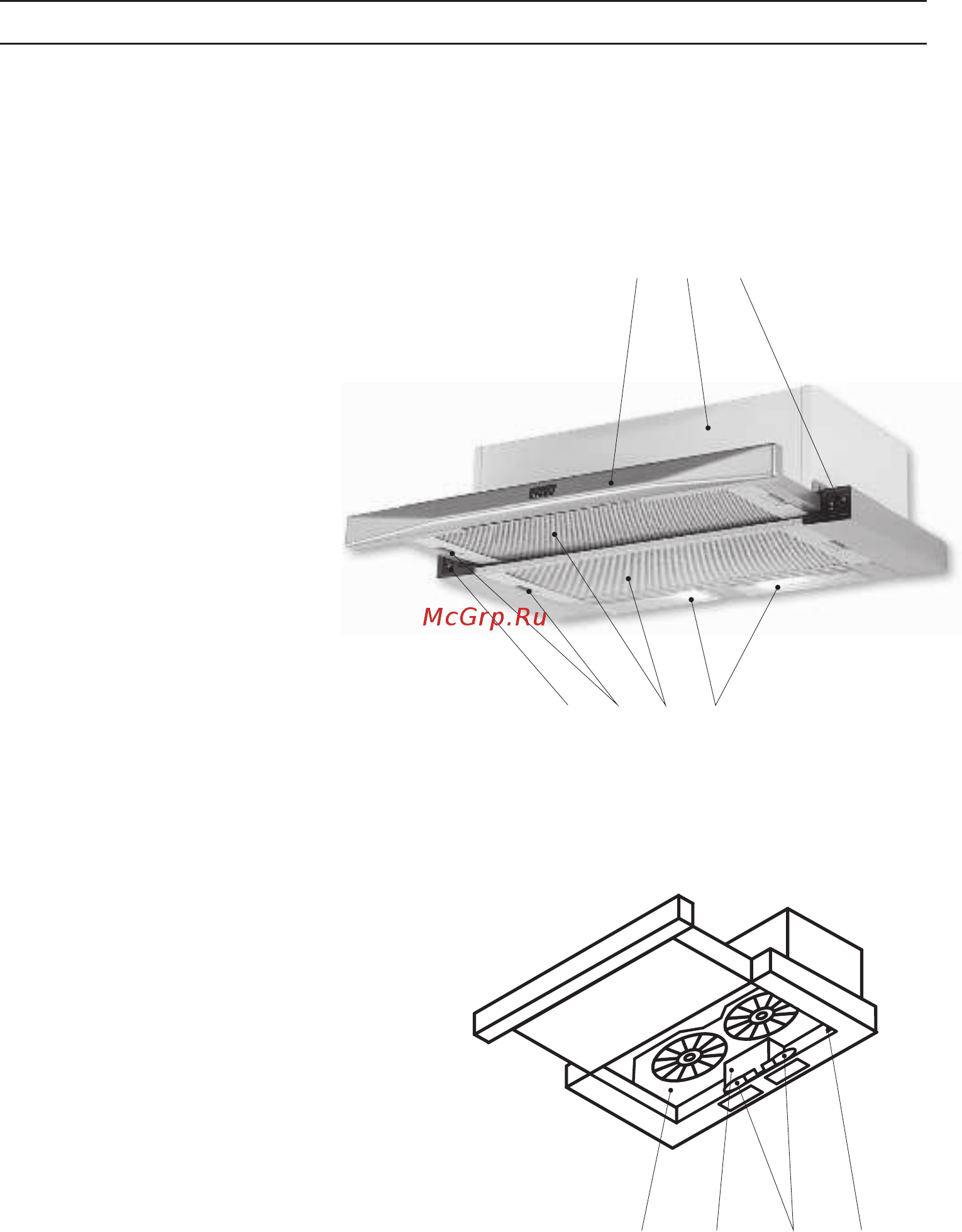

Наружная часть вытяжки

состоит из следующих составных

частей (см. Рис.1):

1. Переключатели режимов

работы мотора.

2. Выключатель лампы.

3. Передняя лицевая

выдвижная панель.

4. Корпус.

5. Многоразовый

алюминиевый жироулавливающий

фильтр.

6. Защелка жироулавливаю-

щего фильтра.

7. Защитные стекла ламп

подсветки.

Внутри вытяжки (после снятия

многоразового алюминиевого

жироулавливающего фильтра,

установленного на корпусе

вытяжки) находятся (см. Рис.2):

1. Короб моторов (с моторами

и крыльчатками в сборе).

2. Монтажная коробка.

3. Лампы освещения.

4. Дополнительный

микровыключатель вытяжки

(срабатывает при выдвижении

лицевой панели 3. Предназначен

для дополнительного удобства

эксплуатации вытяжки).

ОПИСАНИЕ ВЫТЯЖКИ

Рис.1

2 6 5 7

Рис.2

1 2 3 4

3 4 1
