APC SURT192RMXLBP [5/17] Извлечение батарей из внешнего блока батарей

Монтаж внешнего блока(ов) батарей

Ваша модель ИБП может отличаться от модели, изображенной на рисунке. Методика монтажа

батарей одинакова для всех моделей.

Прежде чем подсоединить батареи и затянуть

скобы (если они используются), снимите

ножки с днища ИБП (если таковые

установлены). См. Рисунок.

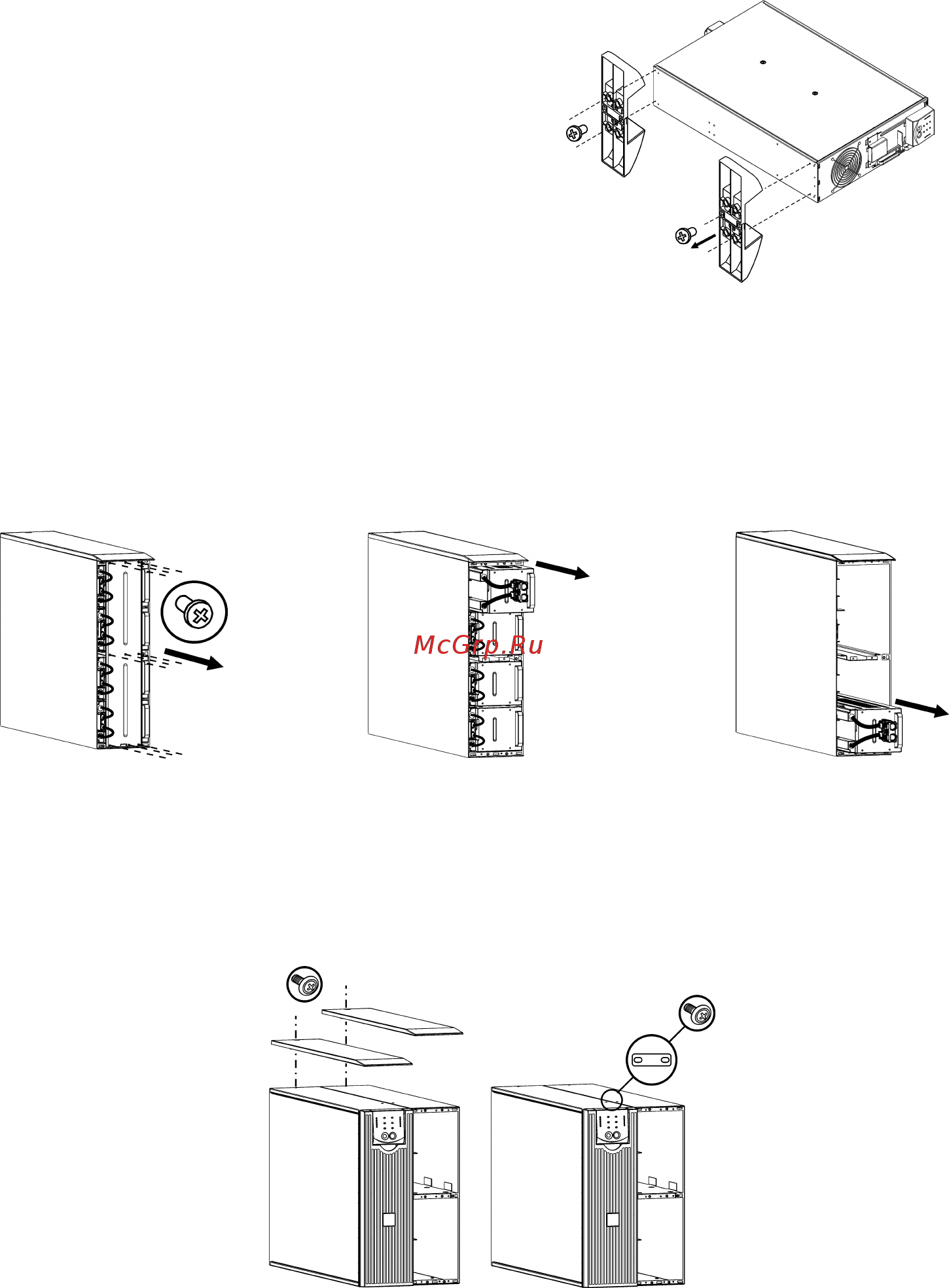

ЗВЛЕЧЕНИЕ БАТАРЕЙ ИЗ ВНЕШНЕГО БЛОКА БАТАРЕЙ.

Этот блок тяжелый. Для его облегчения извлеките батареи. Прочтите инструкции по

распаковке, приведенные на картонной таре, в которой изделие было поставлено, либо

нижеприведенные инструкции.

1 2 3

ОНФИГУРАЦИЯ ДЛЯ ВЕРТИКАЛЬНОЙ УСТАНОВКИ (БАШНЯ)

Монтаж и подключение внешнего блока(ов) батарей

ПРИМЕЧАНИЕ: Внешние блоки батарей должны монтироваться слева от ИБП, если

смотреть на устройства сзади (см. нижеприведенные иллюстрации).

1. Отверните винты,

которыми крепятся

верхние крышки.

2. Установите скобу

крепления ИБП и

внешней

аккумуляторной

батареи (винты

прилагаются).
