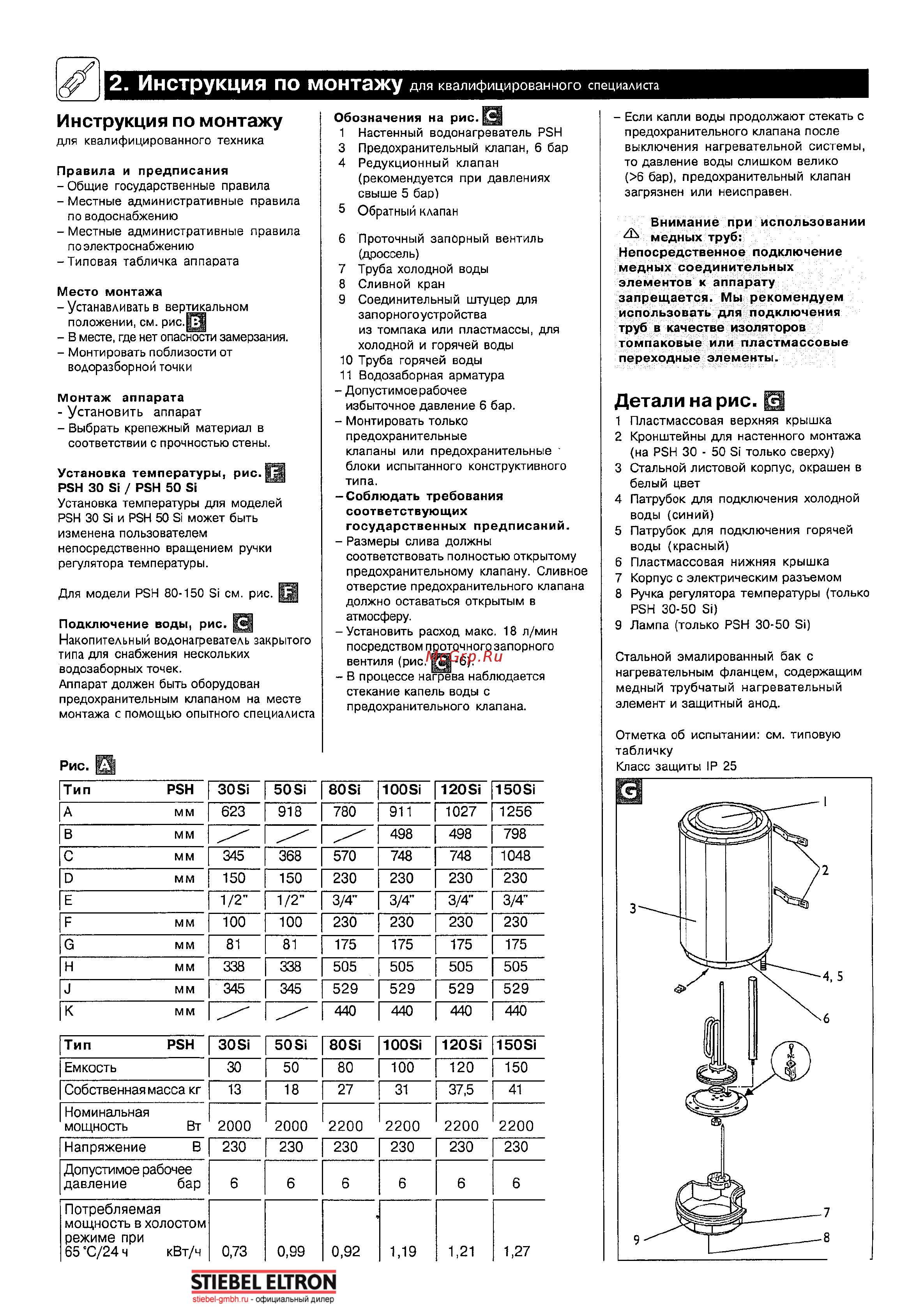

2 Инструкция по монтажу для квалифицированного специалиста Обозначения на рис Инструкция по монтажу 1 Настенный водонагреватель РЗН 3 Предохранительный клапан 6 бар 4 Редукционный клапан рекомендуется при давлениях свыше 5 бар 5 Обратный клапан для квалифицированного техника Правила и предписания Общие государственные правила Местные административные правила по водоснабжению Местные административные правила по электроснабжени ю Типовая табличка аппарата Место монтажа Устанавливать в вертикальном положении см рис В месте где нет опасности замерзания Монтировать поблизости от водоразборной точки Монтаж аппарата Установить аппарат Выбрать крепежный материал в соответствии с прочностью стены Установка температуры рис РЗН 30 81 РЗН 50 6 Проточный запорный вентиль дроссель 7 Труба холодной воды 8 Сливной кран 9 Соединительный штуцер для запорногоустройства из томпака или пластмассы для холодной и горячей воды 10 Труба горячей воды 11 Водозаборная арматура Допустимое рабочее избыточное давление 6 бар Монтировать только предохран ител ьные клапаны или предохранительные блоки испытанного конструктивного типа Соблюдать требования соответствующих государственных предписаний Установка температуры для моделей РЗН 30 Э и РЗН 50 9 может быть изменена пользователем непосредственно вращением ручки регулятора температуры Для модели РЗН 80 150 3 см рис Подключение воды рис Накопительный водонагреватель закрытого типа для снабжения нескольких водозаборных точек Аппарат должен быть оборудован предохранительным клапаном на месте монтажа с помощью опытного специалиста Размеры слива должны соответствовать полностью открытому предохранительному клапану Сливное отверстие предохранительного клапана должно оставаться открытым в атмосферу Установить расход макс 18 л мин посредством проточногозапорного вентиля рис 6 В процессе нагрева наблюдается стекание капель воды с предохранительного клапана Тип РБН А мм 30Si 50 Si 80 Si 100Si 12OSi 150Si 623 918 780 911 1027 1256 498 498 798 мм С мм 345 368 570 748 748 1048 мм 150 150 230 230 230 230 1 2 1 2 3 4 3 4 3 4 3 4 100 100 230 230 230 230 Е Р мм С мм 81 81 175 175 175 175 Н мм 338 338 505 505 505 505 0 мм 345 345 529 529 529 529 К мм 440 440 440 440 30 Si 50 Si 80 Si 100Si 12OSi 150 Si Емкость 30 50 80 100 120 150 Собственная масса кг 13 18 27 31 37 5 41 Вт 2000 2000 2200 2200 2200 2200 В 230 230 230 230 230 230 Допустимое рабочее давление бар 6 6 6 6 6 6 Потребляемая мощность в холостом режиме при 65 С 24 ч кВт ч 0 73 0 99 0 92 1 19 1 21 1 27 Тип Номинальная мощность Напряжение Внимание при использовании медных труб Непосредственной подключение медных соединительных элементов к аппарату запрещается Мы рекомендуем использовать для подключения труб в качестве изоляторов томпаковые или пластмассовые переходные элементы Детали на рис 0 1 Пластмассовая верхняя крышка 2 Кронштейны для настенного монтажа на РЗН 30 50 31 только сверху 3 Стальной листовой корпус окрашен в белый цвет 4 Патрубок для подключения холодной воды синий 5 Патрубок для подключения горячей воды красный 6 Пластмассовая нижняя крышка 7 Корпус с электрическим разъемом 8 Ручка регулятора температуры только РЗН 30 50 31 9 Лампа только РЗН 30 50 31 Стальной эмалированный бак с нагревательным фланцем содержащим медный трубчатый нагревательный элемент и защитный анод Отметка об испытании см типовую табличку Класс защиты Р 25 Рис й В Если капли воды продолжают стекать с предохранительного клапана после выключения нагревательной системы то давление воды слишком велико 6 бар предохранительный клапан загрязнен или неисправен РЭН И STIEBEL ELTRON www stfebel gmbh ru info stiebel gmbh ru 7 495 565 34 82 г Москва Каширскии проезд д 17 строение 5 2 8 5
