ПОРЯДОК УСТАНОВКИ И ИЗВЛЕЧЕНИЯ ПРОИГРЫВАТЕЛЯ

Порядок установки аппарата

Существует два метода установки: стандартный

монтаж на передней панели и установка с помо-

щью кронштейнов. Далее приводится описание

обоих способов установки с иллюстрациями.

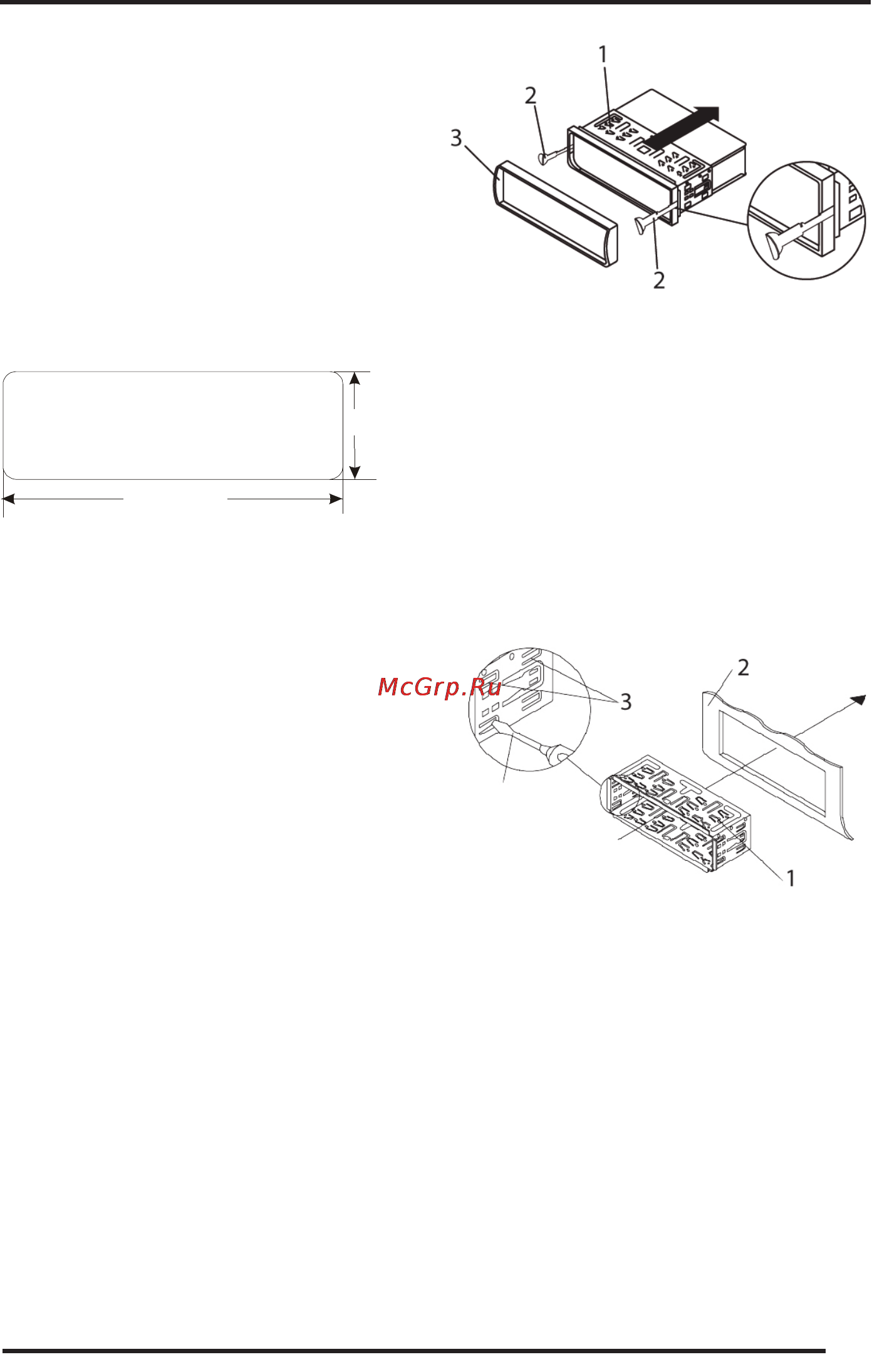

Фронтальный монтаж (метод 1)

Для правильной установки устройства отсек при-

борной панели должен соответствовать следую-

щим размерам:

53mm

182mm

53mm

182mm

Перед началом установки устройства проверьте

правильность всех подсоединений.

1. Убедитесь, что зажигание выключено. Отсоеди-

ните провод от «-» клеммы аккумулятора авто-

мобиля.

2. Отсоедините провода и антенну, если она ис-

пользовалась для пробного включения.

3. Нажмите кнопку снятия передней панели и сни- снятия передней панели и сни- передней панели и сни-

мите переднюю панель (см. раздел «Установка

и снятие передней панели»).

4. Снимите обрамление.

5. Вставьте до упора ключи, входящие в комплект

поставки ресивера, в пазы на боковых поверх-

ностях передней панели. Извлеките ресивер из

монтажной рамы.

1. Монтажная рама

2. Ключи

3. Обрамление

6. Вставьте монтажную раму (без ресивера) в от-

сек приборной панели и отогните «язычки» при

помощи отвертки. Не все «язычки» подходят

под размер приборной панели автомобиля, вы-

берите наиболее подходящие.

1. Монтажная рама

2. Приборная панель

3. Язычки

4. Отвертка
