Supra SDM-3503 [5/36] Порядок установки и извлечения проигрывателя
![Supra SDM-3503 [5/36] Порядок установки и извлечения проигрывателя](/views2/1035717/page5/bg5.png)

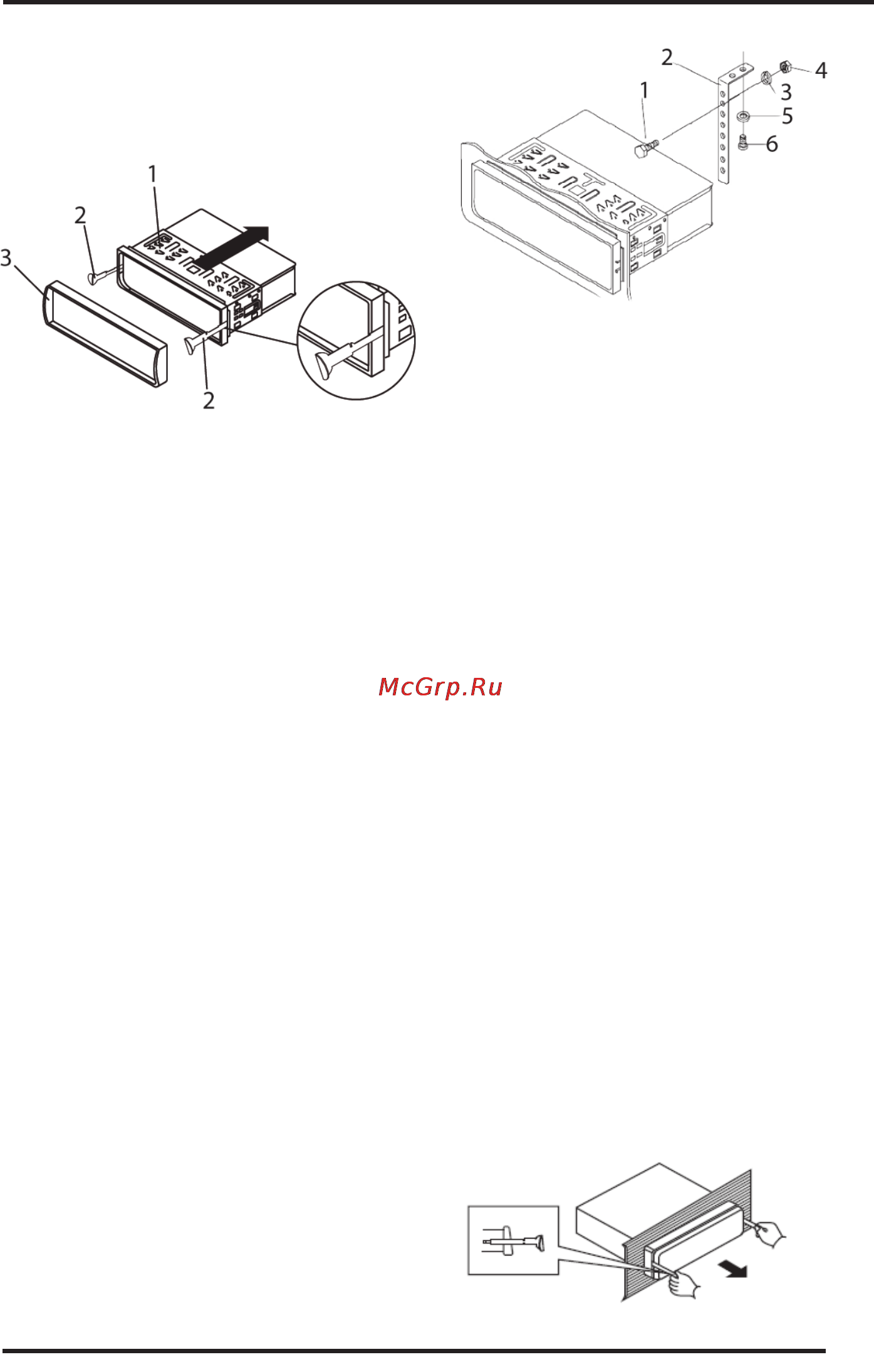

Вставьте до упора ключи, входящие в комплект по-
ставки ресивера, в пазы на боковых поверхностях
передней панели. Извлеките ресивер из монтажной
рамы.
1. Монтажная рама
2. Ключи
3. Обрамление
6. Вставьте монтажную раму (без ресивера) в от-
сек приборной панели и отогните «язычки» при
помощи отвертки. Не все «язычки» подходят
под размер приборной панели автомобиля, вы-
берите наиболее подходящие.
7. Подсоедините к проигрывателю разъемы пита-
ния и динамиков, другие провода и кабели,
разъем антенны. Убедитесь, что провода нигде
не пережаты.
8. Аккуратно вставьте проигрыватель в монтаж-
ную раму до щелчка фиксаторов, следя при
этом за положением подключенных проводов,
чтобы случайно не повредить их.
9. Закрепите тыловую часть ресивера при помо-
щи монтажного болта, металлической скобы,
гайки 5 мм и пружинной шайбы, другую часть
монтажной скобы закрепите с помощью винта
5х25 мм, как показано на рисунке. При необхо-
димости изогните скобу. Обратите внимание,
что короткий конец крепежного болта должен
быть направлен к ресиверу, а длинный – к при-
борной панели.
1. Крепежный болт
2. Металлическая скоба
3. Пружинная шайба
4. Гайка
5. Шайба
6. Винт-саморез
10. Подсоедините провод к минусовой клемме ав-
томобильного аккумулятора. Установите об-
рамление и переднюю панель (см. раздел
«Установка и снятие передней панели»).
Порядок извлечения аппарата
Убедитесь, что зажигание выключено. Отсоедините
провод от минусовой клеммы аккумулятора авто-
мобиля.
Снимите металлическую скобу с задней стенки
устройства (если она устанавливалась ранее).
Нажмите кнопку снятия передней панели и снимите ее.
Аккуратно снимите обрамление, потянув его на себя.
Вставьте до упора ключи, входящие в комплект по-
ставки ресивера, в пазы на боковых поверхностях
передней панели. Извлеките ресивер из рамки, по-
тянув его на себя.
5
ПОРЯДОК УСТАНОВКИ И ИЗВЛЕЧЕНИЯ ПРОИГРЫВАТЕЛЯ
