De luxe 506003,04 эс [7/20] Подключение к электрической сети
![De luxe 506003,04 эс [7/20] Подключение к электрической сети](/views2/1357372/page7/bg7.png)
7
C
К
ЭКОНОМИЯ ЭЛЕКТРОЭНЕРГИИ
Уважаемый покупатель!
В плитах моделей 506004.02эс, 506004.03эс, 506004.04эс с целью ис-
ключения возможности перегрузки электрической сети, одна электро-
конфорка (левая ближняя) при включении жарочного электрошкафа
отключается.
ПОДКЛЮЧЕНИЕ К ЭЛЕКТРИЧЕСКОЙ СЕТИ
Внимание! Подключение плиты к электросети должен
производить только квалифицированный персонал
специализированных организаций, уполномоченных на
право установки и обслуживания электрических плит в
соответствии с действующими нормами.
Вследствие неправильного подключения плита может
повредиться - в таком случае покупатель теряет право на
гарантийное обслуживание.
Плита имеет подводящий шнур питания номинальным поперечным сечени-
2
ем жил не менее 2,50 мм и комплектуется присоединительной розеткой.
Применяемые вилка и розетка должны выдерживать ток 32 А при рабочем
напряжении 220 В.
Внимание! Подключение должно быть выполнено с соблюдением
полярности и цветности проводов.

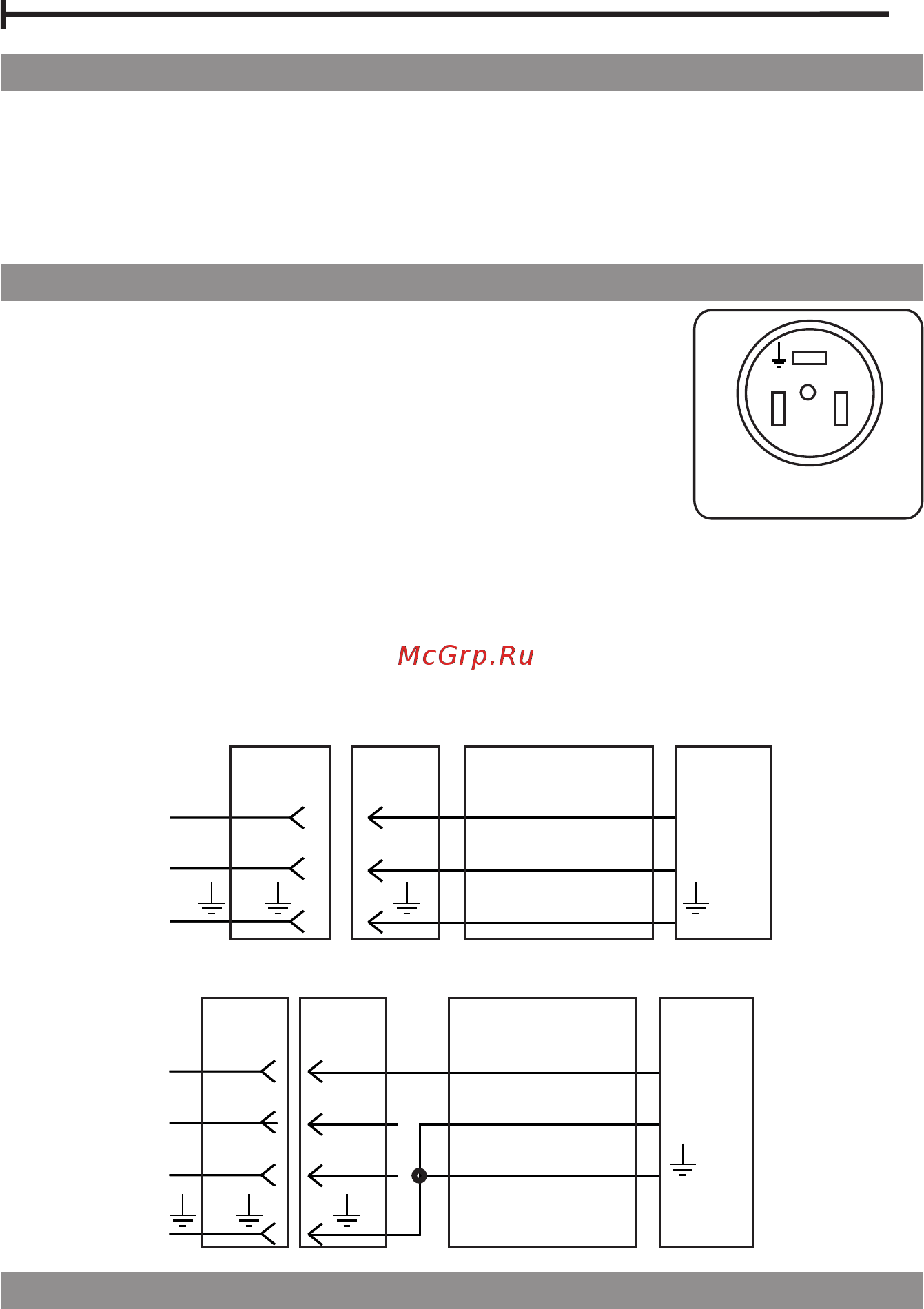

Схема подключения плиты к однофазной электрической сети
переменного тока напряжением 220 В частотой 50 Гц
Схема подключения плиты к трехфазной электрической сети
переменного тока напряжением 380 В
ПОДГОТОВКА К РАБОТЕ
Перед началом эксплуатации внимательно ознакомьтесь с настоящим
“Руководством по эксплуатации” и следуйте его рекомендациям.
После распаковки плиты следует убрать все рекламные этикетки. Легко
избавиться от них можно при помощи губки и горячей воды. Необходимо смочить
Условная маркировка
контактов розетки
1
2
N
L
Розетка Вилка
Желто-зеленый
Синий
Коричневый
Шнур питания
Плита
B
C
A
1 1
2
3 3
2
Розетка Вилка
Желто-зеленый
Синий
Коричневый
Шнур питания
Плита
N N
L L
1 1
2 2
