Сзади

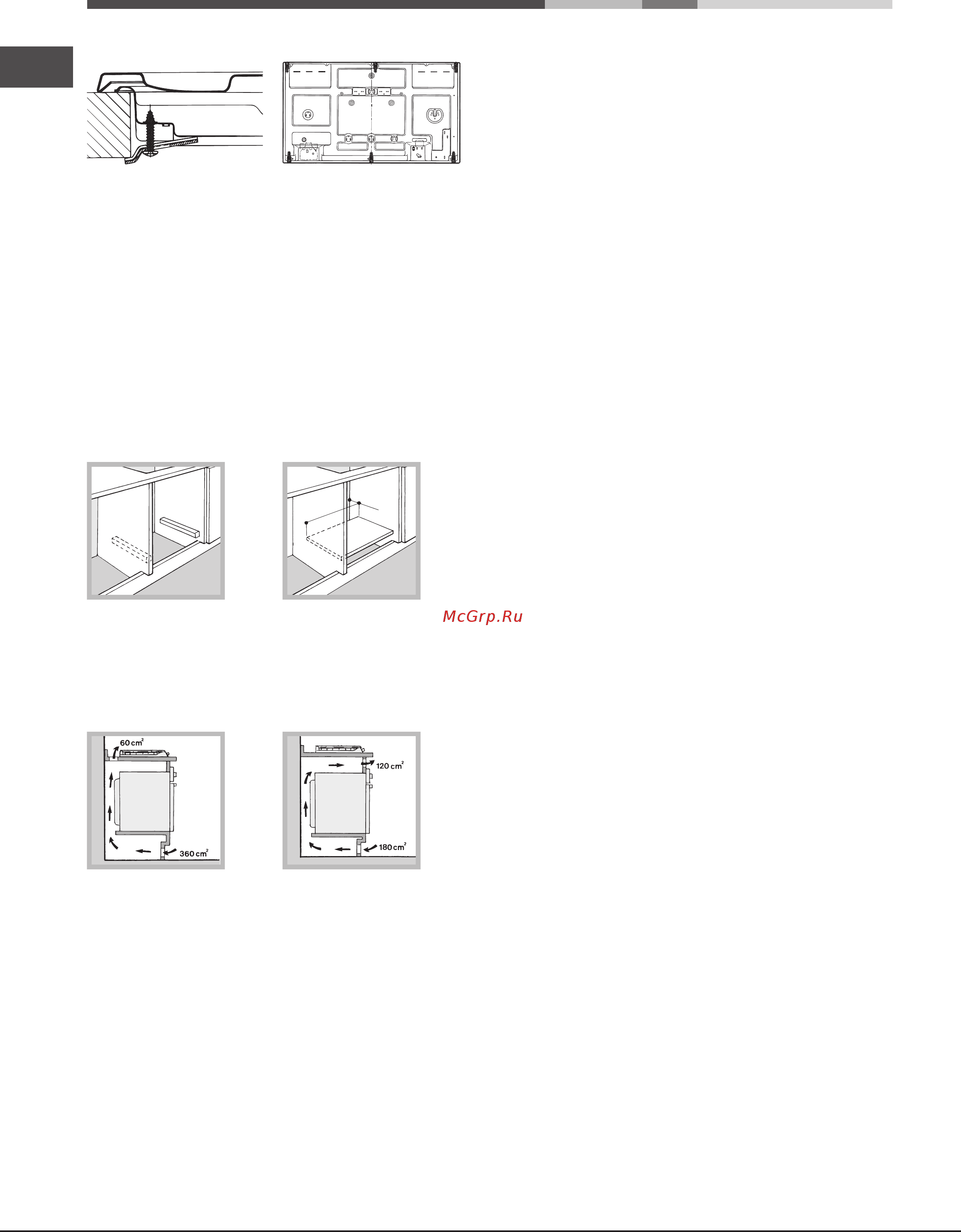

Монтаж крюка для опорных Спереди

брусков H=40мм

! Используйте крюки из комплекта “Bспомогательные принадлежности”.

• Если варочная панель не устанавливается сверху встроенного

духового шкафа, необходимо вставить деревянную панель в качестве

изоляции. Эта панель должна быть установлена на расстоянии не

менее 20 мм от нижнеи части варочной панели.

Вентиляция

Для обеспечения надлежащеи вентиляции необходимо снять заднюю

панель ниши кухонного элемента. Рекомендуется установить духовой

шкаф на два деревянных бруска или на сплошное основание с

отверстием диаметром не менее 45 х 560 мм (см чертежи).

560 mm.

45 mm.

Если варочная панель устанавливается сверху встроенного духового

шкафа, не оснащенного принудительной охладительной вентиляциеи,

для надлежащеи вентиляции внутри кухонного элемента необходимо

проделать вентиляционные отверстия для циркуляции воздуха (см

чертежи).

Электрическое подключение

Варочные панели, оснащенные трехполярным сетевым кабелем,

расчитаны на функционирование с переменным током с напряжением

и частотой электропитания, указанными на паспортной табличке

(расположенной снизу варочной панели). Провод заземления сетевого

кабеля имеет желто-зеленый цвет. В случае установки варочной

панели сверху духового шкафа, встроенного в кухонный элемент,

электрическое подсоединение варочной панели и духового шкафа

должно выполняться раздельно по причинам безопасности, а так же

для легкого съема духового шкафа.

Подсоединение сетевого шнура изделия к сети электропитания

Установите на сетевой кабель нормализованную штепсельную вилку,

расчитанную на нагрузку, указанную на паспортной табличке. В случае

прямого подключения к сети электропитания между изделием и сетью

необходимо установить многополюсный выключатель с минимальным

расстоянием между контактами 3 мм, расчитанный на данную нагрузку

и соответствующии действующим нормативам (выключатель не

должен размыкать провод заземления). Сетевой кабель должен быть

расположен таким образом, чтобы ни в одной точке его температура не

превышала температуру помещения более чем на 50°C.

! Электромонтер несет ответственность за правильное подключение

изделия к электрической сети и за соблюдение правил безопасности.

Перед подключением изделия к сети электропитания проверьте

следующее:

• розетка должна быть соединена с заземлением и соответствовать

нормативам;

• сетевая розетка должна быть рассчитана на максимальную

потребляемую мощность изделия, указанную в таблице технических

характеристик;

• напряжение и частота тока сети должны соответствовать

электрическим данным изделия;

• сетевая розетка должна быть совместима со штепсельной вилкой

изделия. В противном случае замените розетку или вилку; не

используите удлинители или тройники.

! Изделие должно быть установлено таким образом, чтобы электрический

провод и сетевая розетка были легко доступны.

! Электрический провод изделия не должен быть согнут или сжат.

! Регулярно проверяйте состояние кабеля электропитания и в случае

необходимости поручите его замену только уполномоченным техникам

(см. Техническое обслуживание).

! Производитель не несет ответственности за последствия несоблюдения

перечисленных выше требовании.

Подсоединение к газопроводу

Данное изделие может быть установлено и использоваться только в

помещениях с постоянной вентиляцией в соответствии с положениями

действующих Нормативов, только после проверки соответствия изделия

типу газа, к которому он подсоединяется. В случае несоответствия

выполнить операции, описанные в параграфе “Настройка на различные

типы газа”. В случае использования сжиженного газа из баллона

использовать регуляторы давления, соответствующие нормативами и

их последующим поправкам.

! Для надежного функционирования, рационального использования

энергии и более длительного срока службы электрического изделия

проверьте, чтобы давление подачи газа соответствовало значениям,

указанным в таблице 1 “Характеристики газовых горелок и форсунок”.

Внимание! Перед подсоединением снимите транспортировочную

заглушку с трубопровода газовой плиты.

Подсоединение при помощи твердой трубки (медной или стальной)

! Подсоединение к газопроводу не должно оказывать каких-либо нагрузок

на изделие.

На патрубке подачи газа в изделия имеется вращающееся колено “L”

с уплотнительной прокладкой. При необходимости повернуть колено

обязательно замените уплотнительную прокладку (прилагающейся

к изделию). Патрубок подачи газа в изделие имеет цилиндрическую

наружную резьбу 1/2 газ.
