Polaris FD-50V White/Violet [6/20] Ехнические характеристики и электрическая схема
![Polaris FD-50V White/Violet [6/20] Ехнические характеристики и электрическая схема](/views2/1035786/page6/bg6.png)
6

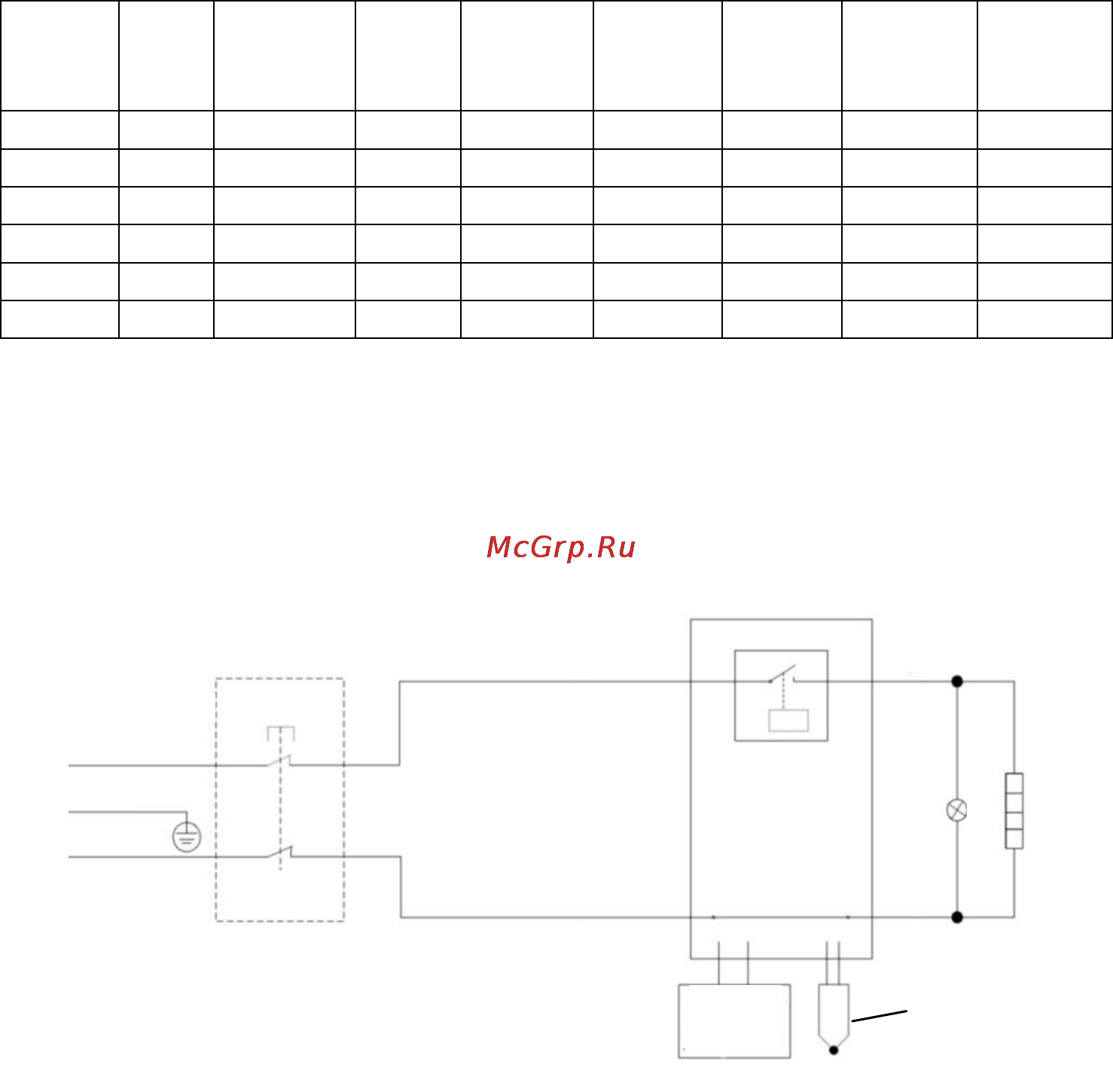

1. Основные технические характеристики и электрическая схема
Модель
Объем
л
Напря-
жение, В
Сила
тока, А
Мощность
Вт
Частота
тока, Гц
Давление
(бар)
Внешние
размеры
Размеры
упаковки
FD-10 V
10
220
6,8
1500
50
6
404x322x202
455x375x262
FD-20 V
20
220
6,8
1500
50
6
610x322x202
660x375x262
FD-30 V
30
220
6,8
1500
50
6
603 x 380 x 270
670 x 465 x 335
FD-50 V
50
220
6,8
1500
50
6
898 x 380 x 270
965 x 465 x 335
FD-80 V
80
220
9
2000
50
6
985 x 450 x 310
1040 x 535 x 375
FD-100 V
100
220
9
2000
50
6
885 x 550 x 370
930 x 615 x 430
Проверка
предохранительно
го устройства
220В
Желтый/зеленый
Защита от перегрева
Пурпурный
Голубой
к
Плата
управления
Красный
Голубой
Индикаторная
лампочка
Нагревательный
элемент
Цифр.
дисплей
Температурный
датчик
