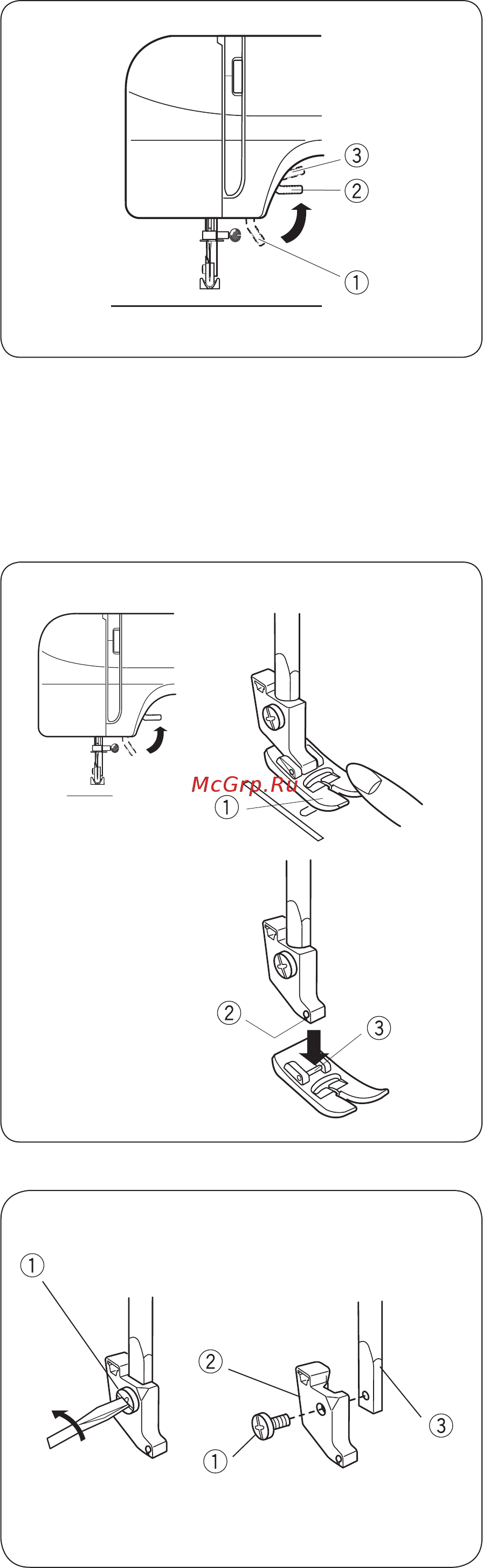

РЫЧАГ ПОДЪЕМА ЛАПКИ Рычаг подъема поднимает и опускает прижимную лапку При опускании лапки держите рычаг двумя пальцами чтобы не бросать его а опускать аккуратно 1 Нижнее положение 2 Нормальное верхнее положение 3 Дополнительный подъем лапки Дополнительный подъем лапки При необходимости стачивания деталей с синтепоном воспользуйтесь дополнительным зазором подъема лапки При поднятой лапке нажмите на рычаг подъема лапки с усилием вверх Лапка еще поднимется на величину дополнительного зазора ПРИМЕЧАНИЕ Лапка в этом положении не фиксируется СНЯТИЕ И УСТАНОВКА ПРИЖИМНОЙ ЛАПКИ 1 Прижимная лапка 2 Выемка держателя лапки 3 Стержень прижимной лапки Чтобы снять Поднимите иглу в верхнее положение Для этого поверните маховое колесо на себя на столько чтобы игла остановилась в верхнем положении Поднимите прижимную лапку Потяните прижимную лапку 1 вниз как показано на рисунке Чтобы установить При установке прижимной лапки положите прижимную лапку так чтобы ее стержень 3 находился прямо под выемкой 2 держателя лапки Опустите вниз держатель лапки и зафиксируйте защелкните лапку ОТСОЕДИНЕНИЕ И ПРИСОЕДИНЕНИЕ ДЕРЖАТЕЛЯ ЛАПКИ 1 Винт 2 Держатель лапки 3 Стержень Чтобы отсоединить Для отсоединения держателя лапки поверните винт 1 отверткой против часовой стрелки Чтобы присоединить В отверстия в держателе лапки 2 и стержне 3 вставьте крепежный винт и затяните его отверткой по часовой стрелке 5
