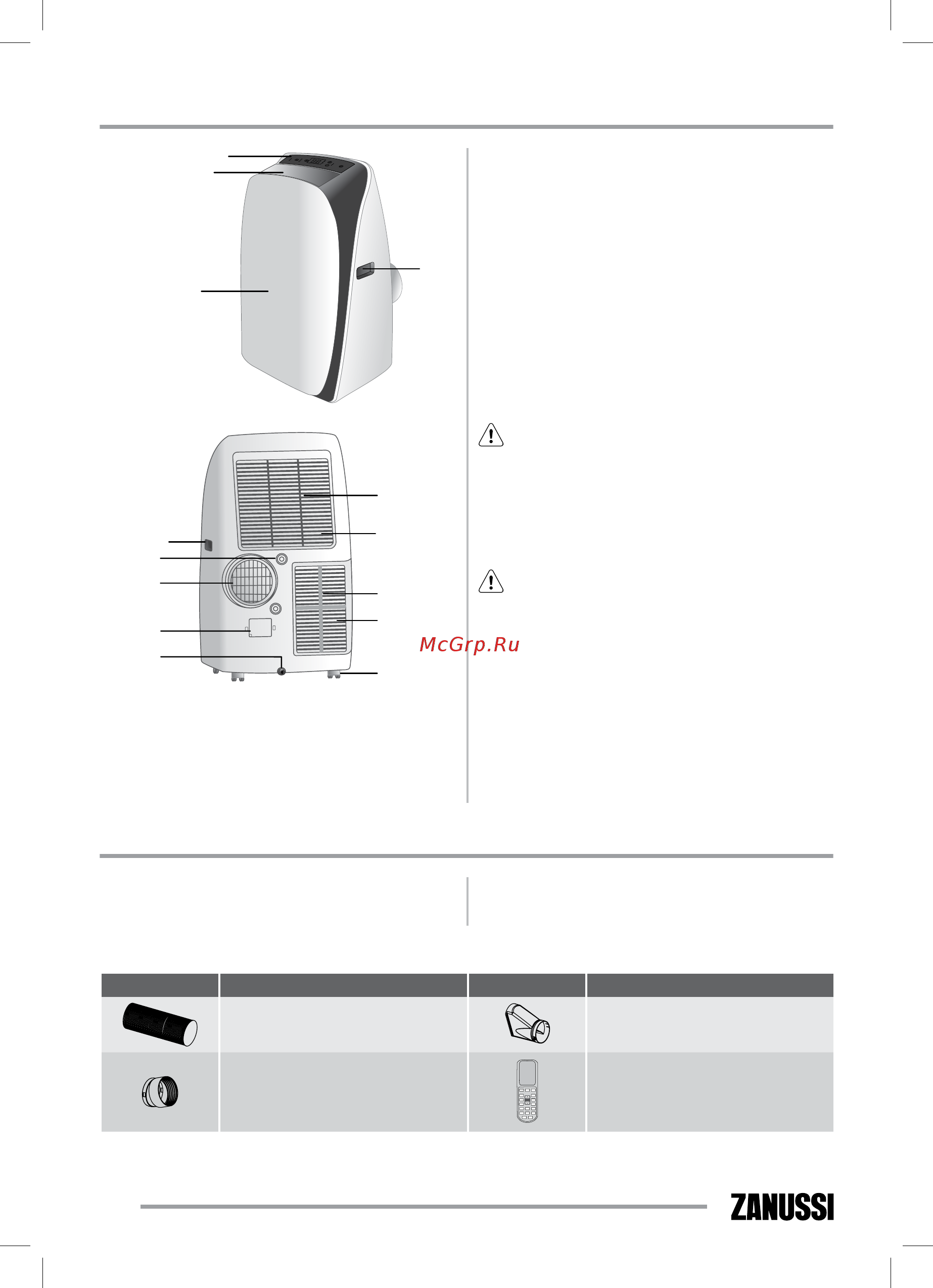

Описание конструкции кондиционера
1 Панель управления
2 Воздуховыпускная решетка
3 Фронтальная панель
4 Ручки для перемещения
5 Верхний воздушный фильтр
6 Нижний воздушный фильтр
7 Воздуховыпускная решетка, крепление для
шланга
8 Воздуховыпускная решетка теплообменника
испарителя
9 Воздуховыпускная решетка теплообменника
конденсата
10 Отверстие для слива дренажа (только в режи-
ме удаления избыточной влаги)*
Внимание:
перед началом эксплуатации убедитесь,
что сток дренажа установлен правильно!
11 Нижнее отверстие для стока дренажа
12 Электрический кабель
13 Ролики
Внимание:
Кондиционер оснащен автоматическим удале-
нием конденсата. Также в кондиционере пре-
дусмотрен дополнительный слив конденсата
при использовании в помещениях с высокой
влажностью (бассейны, оранжереи и другие
помещения с повышенной влажностью).
При повышенной влажности в помещении
можно организовать слив образующегося
конденсата, открыв верхнюю дренажную
заглушку, присоединив дренажный шланг и
опустив в любую подходящую емкость. Это
обеспечит непрерывный режим работы кон-
диционера.
Дополнительные принадлежности
Внешний вид Наименование Внешний вид Наименование
Шланг для отвода воздуха, длина
1,5 м (1 шт.)
Воздуховыпускное сопло (1 шт.)
Соединитель шланга (патрубок) (2
шт.)
DISPLAY
TIMER
SWING
ELE.H
ECO
SPOT
iFEEL
iCLEAN
Anti-F
SLEEP
SILENCE
TURBO
HEALTH
SPEED
ON/OFF
MODE
Пульт дистанционного
управления (1 шт.)
Проверьте наличие дополнительных
принадлежностей в упаковочной коробке
согласно списку. Перед применением
дополнительных принадлежностей внимательно
изучите инструкцию по монтажу.
HI
GH
MI
D
L
OW
HE
AT
DRY
F
AN
COL
L
T
IME
R
SLEE
P
SWING
F
C
1
2
3
4
5
6
8
9
13
11
12
7
10
4
* на рисунке модель ZAСM-07DV/H/A16/N1
