Pyramida PFG 647 [10/20] Подключение газа

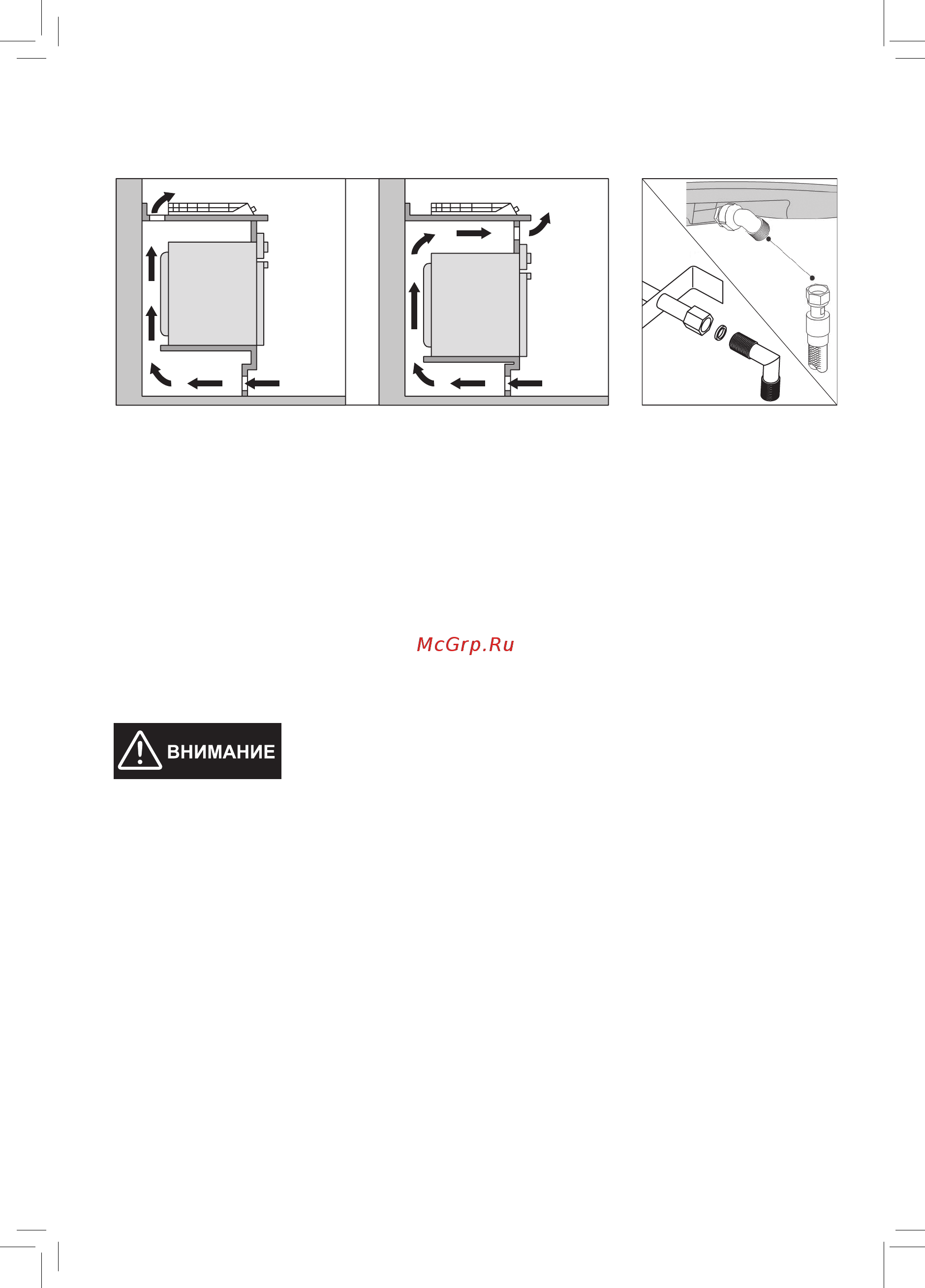

притока и оттока воздуха в соответствующей внутренней части корпуса кухонной

мебели (Рис. 8).

ПОДКЛЮЧЕНИЕ ГАЗА

Подключение к газу варочной поверхности должно производиться квалифициро-

ванным персоналом, в соответствии с действующими стандартами и после

проверки соответствия типа подключаемого газа, тому, на который настроена

варочная поверхность. При несоответствии типов газа, следуйте инструкциям па-

раграфа «Настройка варочной поверхности на различные типы газа».

Если варочная поверхность подсоединяется к баллону со сжиженным газом, отрегули-

руйте его давление в соответствии с действующими нормами техники безопасности.

Для безопасной и долгой работы варочной поверхности,

убедитесь, что давление газа соответствует уровню, указан-

ному в таблице «Характеристики горелок и жиклеров».

Подключение через негибкую (стальную или медную) трубу

Подключение должно быть произведено таким образом, чтобы исключить меха-

ническое давление в любой части варочной поверхности.

Газовый вывод варочной поверхности приспособлен для подключения газовой

трубы с наружной резьбой 1/2 дюйма (Рис. 8.1).

Подключение гибким газовым шлангом

Варочная поверхность оснащена Г-образным штуцером для подсоединения к бал-

лону (источнику газа). Газовый шланг соединяется со штуцером только с помощью

специальных крепежных хомутов.

Подключение гибкой стальной трубой

Гибкая стальная труба присоединяется к тому же выводу с наружной резьбой

1/2 дюйма, используйте только трубы и прокладки, соответствующие действующим

60 см

360 см

120 см

180 см

Рис. 8.1Рис. 8
