Maunfeld Lee Light (Isla) 35 Черный [3/9] Далее см рис 4 6штук m4 10 винтов с потайной головкой прижимают угловой брус к корпусу вытяжки

угловое соединение.

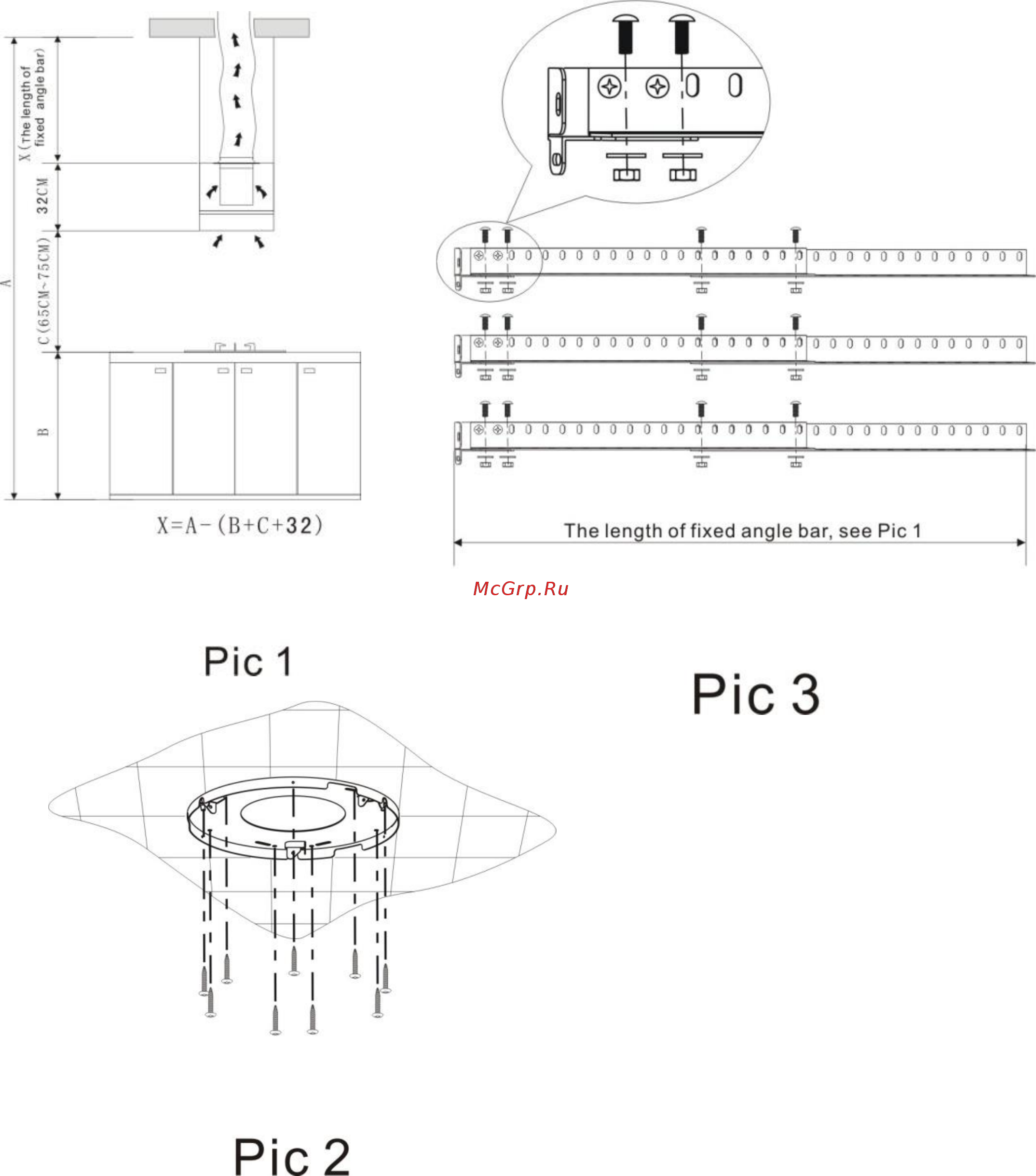

2. Далее см рис 4 - 6штук M4*10 винтов с потайной головкой прижимают угловой брус к корпусу вытяжки,

который устанавливают внутри кожуха..

3. Рис 5 – установка расширительной трубы

4. Рис 7 – вставьте внутренний кожух в вытжку

5. Вытяните расширительную трубу из потолка – рис. 8.

6. Продвиньте внутрь кожуха. Используя 3шт ST3*8 присоедините внутреннюю часть кожуха к потолку

(рис 8)

7. 6 штук M4*10 винтов с потайной головкой фиксируют вытяжку к потолку. М4 гайки и уплотнительные

кольца крепят уголок вытяжки к потолку
