Maunfeld Lee 40 Черный [5/16] V moнтаж

вакуумметрическое давление не превышающее 0,004 милибарa (это условие не

требуется, если вытяжное устройство работает в режиме поглотителя запахов).

8. При подключении к электросети 230 V, требуется исправная штепсельная розетка

V. MOНТАЖ

a) Отметьте на потолке центр варочной поверхности.

b) С помощью прилагаемого несущего каркаса надо отметить места для винтов,

отметить расстояние между отверстиями, либо сделайте бумажный шаблон отражающий

местоположение отверстий, которым позже можно пользоваться для отмечания мест

отверстий на потолке.

c) Просверлите отверстия в намеченных точках на потолке, используя сверла,

диаметр которых соответствует дюбелям.

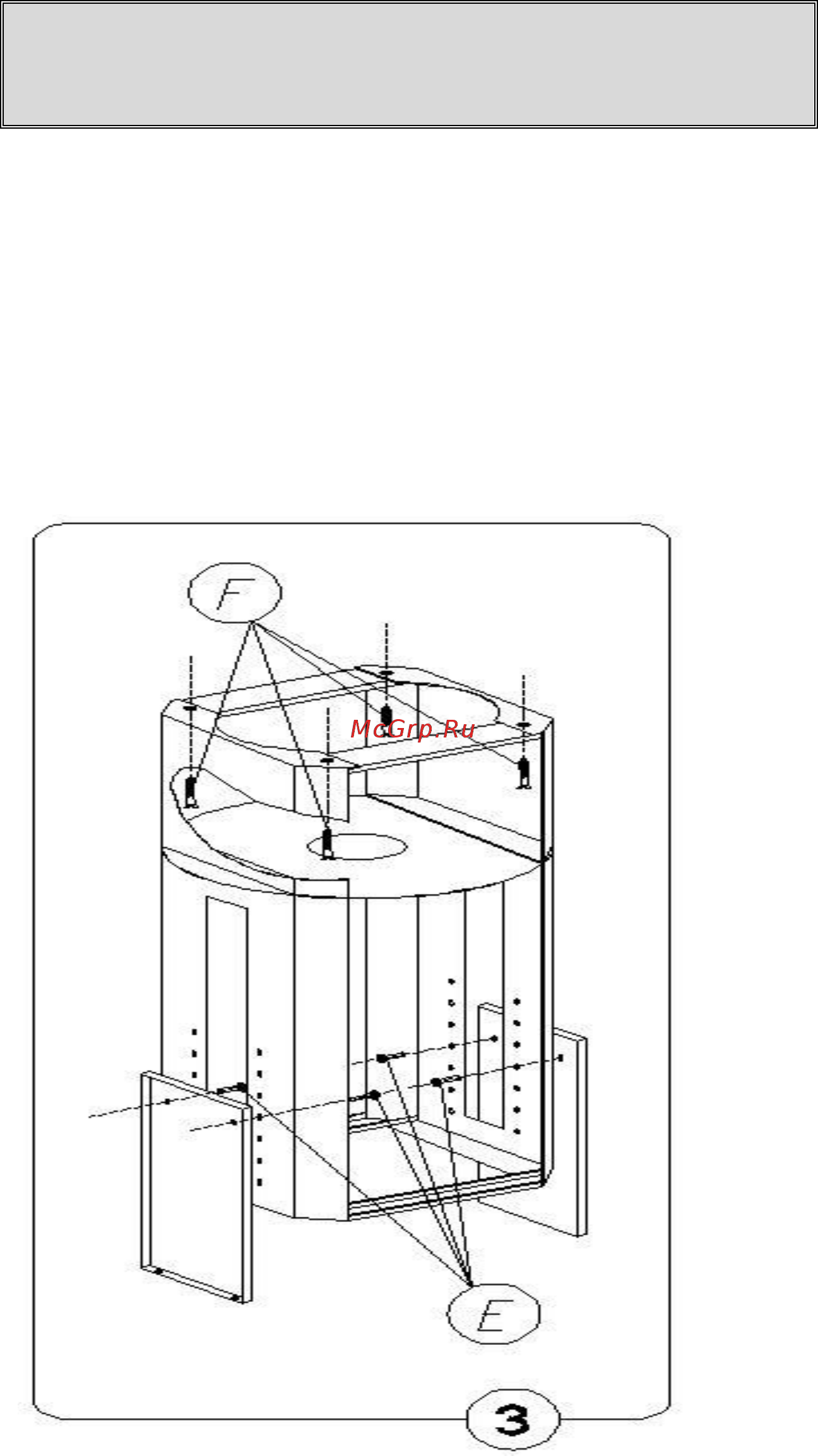

d) Вбить дюбели, а затем прикрепить несущий каркас к потолку четырьмя винтами

(Рис.3,4. поз. F) и выровнять его.

1. Установка каркаса.
