Zanussi ZWH/S 10 Melody U Белый, желтый [4/16] Zanussi

Содержание

• Ipx4 х с ц 1
• Lililí l k bl 1
• Manual 1
• Инструкция по эксплуатации нодонагрепателя серии zwh s melody 2
• Содержание 2
• Zanussi 3
• Комплектация 3
• Краткое описание водонагревателя 3
• Общая информация 3
• Zanussi 4
• Краткое описание водонагревателя 4
• Панель управления 4
• Zanussi 5
• П п дата содержание работ подпись печать 5
• Подключение к водопроводу 5
• Проведение то монтаж водонагревателя 5
• Melody u 6
• Melody о 6
• Zanussi 6
• Все водонагреватели накопительного типа данной серии рассчитаны на подключение к электрической сети с однофазным напряжени ем 220 230 в перед подключением убедитесь что параметры электросети в месте подключе ния соответствуют параметрам указанным на табличке с техническими данными прибора при установке водонагревателя следует соблю 6
• Гибкий шланг 5 смеситель 6 дополнительная точка водоразбора 7 кран на выходе горячей воды 8 кран на входе холодной воды 6
• Дать действующие правила электробезопасно сти при установке водонагревателя в ванной комна те или туалете следует принимать во внимание ограничения связанные с существованием запрещенного и защитного объемов запрещенный объем это пространство ограниченное тангенциальными и вертикаль 6
• Для подключения водонагревателя к водопрово ду применяются трубы диаметром 01 2 подключение обратного предохранительного клапана клапан следует устанавливать в месте входа холодной воды удостоверьтесь что гиб кая сливная трубка установлена на отверстие спуска давления и слива воды и направлена вниз в специальный дренаж для удаления воды во избежание протечек при подключении трубо провода на концы резьбовых соединений следу ет установить комплектные резиновые уплотни тельные прокладки если необходимо реализовать систему водо снабжения на несколько водоразборных точек используйте способ соединения см рис 4 и 4а 6
• Подключение к водопроводу 6
• Подключение к электрической сети 6
• Предохранительный сливной клапан 2 впускной клапан 3 душевая насадка 6
• Предохранительный сливной клапан 2 впускной клапан 3 душевая насадка 4 гибкий шланг 5 смеситель 6 дополнительная точка водоразбора 7 кран на выходе горячей воды 8 кран на входе холодной воды 6
• Рис 4 6
• Рис 4а 6
• Схема подключения к водопроводу моделей 6
• Zanussi 7
• Внимание вставьте вилку водонагревателя в розетку индикатор на панели управ 7
• Выставьте с помощью регулировки температуры нагрева необходимый уровень нагрева воды от low до high метка eco экономичный режим соответствует температуре нагрева около 50 55 c нагрев воды отключается автомати чески при достижении заданной температуры и включается для подогрева автоматически если вы хотите отключить нагрев воды и выключить водонагреватель выньте вилку водонагревателя из розетки 7
• Гаранлйний талон 7
• Ления загорится только когда ручка регулировки прибора будет повернута от метки off и начнется нагрев когда нагрев закончится индикатор погаснет 7
• Ливать в месте входа воды см рис 5 7
• Меры предосторожности 7
• Нагреватель должна быть рассчитана на нагрузку вдвое превышающую общий вес водонагревателя заполненного водой в противном случае следует предпринять дополнительные меры по укреплению изде лия 7
• Надежно заземлена номинальный ток розетки должен быть не ниже 10 а розетка и вилка должны всегда быть сухими чтобы не допустить короткого замыкания в элек трической сети периодически проверяйте плотно ли вилка вставлена в розетку метод проверки следующий вставьте сетевую вилку в розетку через полчаса выключи те водонагреватель и вытащите вилку из розетки обратите внимание теплая ли вилка на ощупь если чувствуете рукой что она теплая при температуре свыше 50 с пожалуйста замените розетку на другую куда бы вилка входила плотно это поможет избежать возгорания повреждений вилки или других случайностей в результате плохо го контакта 7
• Наполнение водой после установки водонагревателя закройте вход горячей воды в квартиру откройте вентиль подачи воды откройте кран горячей воды на смесителе как только водонагреватель напол нится из него потечет вода закройте кран горя чей воды на смесителе и убедитесь в отсутствии протечек в случае неуверенности в том есть ли в водонагревателе вода не подключайте его к электросети 7
• Ными плоскостями по отношению к внешним краям ванны унитаза или душевого блока и плоскостью расположенной над ними или над полом если сантехника смонтирована на полу на высоте 2 25 м защитный объем это пространство ограни чивающие горизонтальные плоскости которого совпадают с плоскостями запрещенного объе ма а вертикальные плоскости отстоят от соот ветствующих плоскостей запрещенного объема на 1 м 7
• Подключение к электрической сети 7
• Подключение к электросети 7
• Предохранительный клапан следует устанав 7
• При первом использовании водонагрева 7
• Рассчитанные данные для меди выбор сечения кабеля провода по мощности и длине из меди и 220 в одна фаза 7
• Розетка электропитания должна быть 7
• Стена на которую устанавливается водо 7
• Теля или при первом использовании после технического обслуживания или чистки не следует включать питание водонагревателя до полного заполнения водой во время заполнения бака водонагревателя следует открыть кран горячей воды для спуска воз духа как только бак наполнится водой и из крана потечет вода кран можно закрыть 7
• Эксплуатация 7
• Zanussi 8
• Внимание 8
• Меры предосторожности 8
• E mail easy_comfort easy_comfort ru адрес для писем 125493 г москва а я 310 адрес в интернет www easy comfort ru 9
• Melody ozu 9
• Zanussi 9
• Zwh s 10 melody o u 9
• Zwh s 15 melody o u 9
• Вес брутто кг 8 4 10 09 8 4 10 09 9
• Вес нетто кг 7 08 8 55 7 08 8 55 9
• Время нагрева мин 25 2 37 3 25 2 37 3 9
• Гарантийный талон 9
• До 1 9
• Дождитесь возобновления подачи воды 2 используйте водонагреватель когда давление воды снова возрастет 3 откройте впускной кран водопровода 9
• Защита от влаги ipx4 ipx4 ipx4 ipx4 9
• Защита от поражения электрическим током i класс i класс i класс i класс 9
• Максимальная температура воды с 75 75 75 75 9
• Максимальное давление бар 6 6 6 6 9
• Минимальное давление бар 0 8 0 8 0 8 0 8 9
• Модель zwh s 10 9
• Не включен нагрев 9
• Не поступает вода из крана горячей воды 9
• Необходимо немедленно выключить водонагреватель из сети 2 свяжитесь со специалистами по техническому обслуживанию для осуществления ремонта 9
• Нет нагрева воды 9
• Номинальная мощность вт 1500 1500 1500 1500 9
• Номинальное напряжение в гц 220 50 220 50 220 50 220 50 9
• Объем л 10 15 10 15 9
• Отказ системы регулирования температуры красный индикатор не гаснет 9
• Отказы причины устранение i 9
• Поврежден нагревательный элемент обратитесь к сервисному специалисту 9
• Поврежден термостат обратитесь к сервисному специалисту 9
• Подача воды по водопроводу перекрыта 2 давление воды слишком низкое 3 перекрыт впускной кран водопровода 9
• Проверьте плотно ли вставлена вилка в розетку 2 увеличьте температуру нагрева 9
• Размеры прибора мм 345x345x288 385x385x308 345x345x288 385x385x308 9
• Размеры упаковки мм 405x395x335 445x435x360 405x395x335 445x435x360 9
• Тел 8 800 500 07 75 по россии звонок бесплатный в будние дни с 9
• Температура подаваемой горячей воды превышает допустимый уровень в 75 с 9
• Технические характеристики 9
• Устранение неполадок 9
• Утечка воды неисправность уплотнения трубы замените уплотнитель 9
• Cepeic центри 10
• Zanussi zanussi 10
• Сертиф кац я 10
• Термостат температурний контроль 10
• Уход и техническое обслуживание схема електричних з еднань 10
• 页 10 10
• Zanussi zanussi 11
• Догляд та техшчне обслуговування уход и техническое обслуживание 11
• Сертификация 11
• Схема электрических соединений 11
• Термостат температурный контроль 11
• Утилизация 11
• 页 11 11
• Zanussi 12
• Сертификация усунення несправностеей 12
• Техшчш характеристики 12
• 页 12 12
• Zanussi zanussi 13
• 页 13 13
• Zanussi 14
• Експлуатац я 14
• Запоб жн заходи 14
• Зм1ст 14
• Нструкц я з експлуатацн водонагр вача cepiï zwh s melody пщключення до електрично мереж 14
• 页 14 14
• Zanussi zanussi 15
• Комплектащя 15
• Пщключення до водопроводу загальна нформащя 15
• Пщключення до електрично мереж 15
• Стислий опис водонагр вача 15
• 页 15 15
• Zanussi zanussi 16
• Монтаж водонагр вача 16
• Панель управлшня пщключеняе до водопроводу 16
• 页 16 16

Похожие устройства

• Bosch Serie 2 PBH6C6B90R Черный Инструкция по эксплуатации
• Scarlett SC-VC80С96 Голубой, серый Инструкция по эксплуатации
• Candy CBT 6240 N Черный Инструкция по эксплуатации
• Bosch Serie 4 PGB3B5B90 Серебристый Инструкция по эксплуатации
• Bosch PIB375FB1E Черный Инструкция по эксплуатации
• Timberk SWH FSQ1 100 V Белый Инструкция по эксплуатации
• Gefest ПВГ 2002 К12 Белый Инструкция по эксплуатации
• Electrolux EHI96540FW Белый Инструкция по эксплуатации
• Bosch Serie 6 PKF651FP1E Черный Инструкция по эксплуатации
• Ariston ABS VLS EVO WI-FI 50 Серебристый Инструкция по эксплуатации
• Hansa UnIQ BHGI 631500 Серебристый Инструкция по эксплуатации
• Electrolux EN3454NOW Инструкция по эксплуатации
• Gorenje GBFU80SIMBB6 Черный Инструкция по эксплуатации
• Kaiser EA 641 N Серый Инструкция по эксплуатации
• Teka CGW LUX 60 4G AI AL TR CI ЧЕРНЫЙ Инструкция по эксплуатации
• Candy CCE 16 X-07 Серый Инструкция по эксплуатации
• Zanussi ZWH/S 15 Melody U Белый, желтый Инструкция по эксплуатации
• Pyramida 56 49 Черный Инструкция по эксплуатации
• Candy FPE 502/6X Нержавеющая сталь Инструкция по эксплуатации
• Candy CH 64 CB Белый Инструкция по эксплуатации

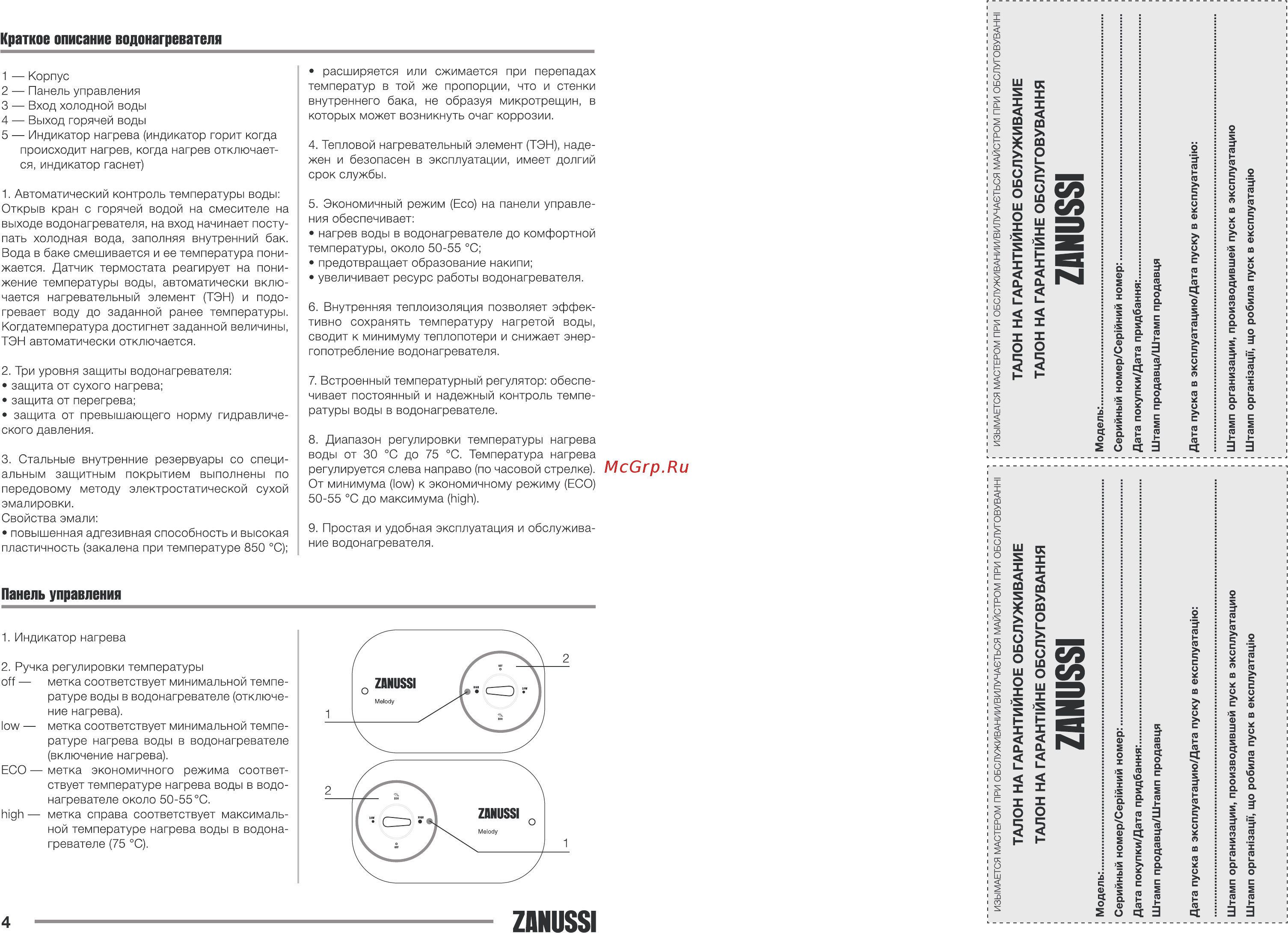

Краткое описание водонагревателя 1 Корпус 2 Панель управления 3 Вход холодной воды 4 Выход горячей воды 5 Индикатор нагрева индикатор горит когда происходит нагрев когда нагрев отключает ся индикатор гаснет 1 Автоматический контроль температуры воды Открыв кран с горячей водой на смесителе на выходе водонагревателя на вход начинает посту пать холодная вода заполняя внутренний бак Вода в баке смешивается и ее температура пони жается Датчик термостата реагирует на пони жение температуры воды автоматически вклю чается нагревательный элемент ТЭН и подо гревает воду до заданной ранее температуры Когдатемпература достигнет заданной величины ТЭН автоматически отключается 2 Три уровня защиты водонагревателя защита от сухого нагрева защита от перегрева защита от превышающего норму гидравличе ского давления 3 Стальные внутренние резервуары со специ альным защитным покрытием выполнены по передовому методу электростатической сухой эмалировки Свойства эмали повышенная адгезивная способность и высокая пластичность закалена при температуре 850 С расширяется или сжимается при перепадах температур в той же пропорции что и стенки внутреннего бака не образуя микротрещин в которых может возникнуть очаг коррозии 4 Тепловой нагревательный элемент ТЭН наде жен и безопасен в эксплуатации имеет долгий срок службы 5 Экономичный режим Eco на панели управле ния обеспечивает нагрев воды в водонагревателе до комфортной температуры около 50 55 C предотвращает образование накипи увеличивает ресурс работы водонагревателя 6 Внутренняя теплоизоляция позволяет эффек тивно сохранять температуру нагретой воды сводит к минимуму теплопотери и снижает энер гопотребление водонагревателя 7 Встроенный температурный регулятор обеспе чивает постоянный и надежный контроль темпе ратуры воды в водонагревателе 8 Диапазон регулировки температуры нагрева воды от 30 C до 75 C Температура нагрева регулируется слева направо по часовой стрелке От минимума low к экономичному режиму ECO 50 55 C до максимума high 9 Простая и удобная эксплуатация и обслужива ние водонагревателя Панель управления 1 Индикатор нагрева 2 Ручка регулировки температуры off метка соответствует минимальной темпе ратуре воды в водонагревателе отключе ние нагрева low метка соответствует минимальной темпе ратуре нагрева воды в водонагревателе включение нагрева ECO метка экономичного режима соответ ствует температуре нагрева воды в водо нагревателе около 50 55 C high метка справа соответствует максималь ной температуре нагрева воды в водона гревателе 75 C 4 ZANUSSI
