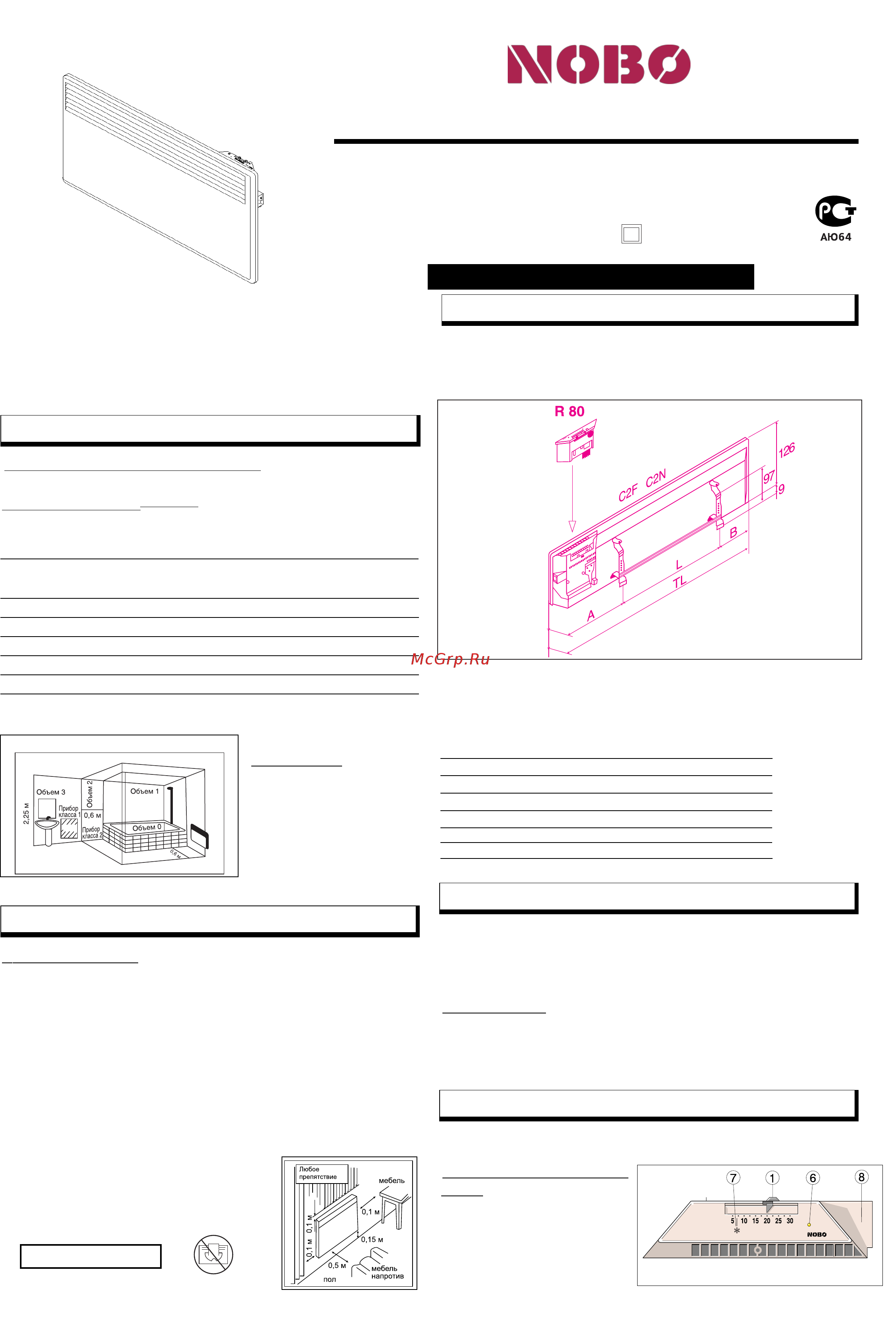

Поздравляем Вас с приобретением
электрического конвектора Nobo!
Перед началом использования прибора внимательно изучите
данное руководство и храните его в доступном месте.
Nobø 8 (VIKING) является прибором:
– II класса электрозащиты, защищенным от брызг воды IP24
Управляющие регуляторы:
– Электронный термостат
–
Регулятор термостата
Объем защиты
Этот прибор может быть уста#
новлен в объеме 2 или 3 при
условии, что электрическое
питание будет защищено уст#
ройством защитного отклю#
чения (УЗО), равным 30 мА.
Установка прибора
Электрическая установка должна соответствовать требованиям нормы
NFC 15–100. Этот прибор класса II не соединяется с землей.
В большинстве случаев этот аппарат устанавливается таким образом,
чтобы производимое тепло перемешивало максимальный объем воздуха.
Прибор должен быть зафиксирован в соответствии с действующими пред#
писаниями.
Он должен устанавливаться таким образом, чтобы выключатель и другие
механизмы не могли соприкасаться с человеком, принимающим ванну
или душ.
Если вентиляционные отверстия прибора заблокированы, существует
риск перегрева.
Таким образом, категорически запрещается накрывать или затыкать вход#
ные или выходные отверстия (решетки) воздуха, ввиду опасности несчаст#
ного случая или порчи прибора.
Избегать расположения за занавесками, дверьми
или под отверстием, пропускающим воздух.
Соблюдать минимальные расстояния установки
на полу, на поверхностях, у мебели и т.д.
(рис. 1).
Чтобы облегчить установку и сохранить минимальное расстояние 150 мм от
нижней поверхности аппарата до пола, необходимо:
– освободить кронштейн с двумя лапами от аппарата;
– использовать кронштейн, поставленный на пол около стены, в качестве
маркировки установочных размеров.
– переставить кронштейн так, чтобы нижние установочные отверстия
аппарата и отмеченные Вами точки совпали;
– проверить горизонтальное положение кронштейна, затем отметить и
просверлить 4 отверстия;
– поместить кронштейн на стену и закрепить его при помощи 4 винтов
диаметром 5,5 мм. максим.
Мощность, Вт 500 750 1000 1200 1500
Сила тока (А) 2,2 3,3 4,3 5,4 6,5
A 250 250 387,5 287,5 387,5
L 300 600 600 1000 1000
B 225 225 387,5 287,5 387,5
Обогреватель не следует устанавливать в непосредственной близости от
розетки сетевого электроснабжения. В случае установки прибора во
влажном помещении необходимо использовать устройство защитного
отключения (УЗО).
Электрическое соединение не требует демонтажа прибора.
Подключение
Конвектор комплектуется двухжильным шнуром электропитания с вилкой
В случае неисправности шнура электропитания направьте изготовителю
извещение. Отдел послепродажного обслуживания или другой уполно#
моченный сотрудник примет соответствующие меры.
Электронное управление этого прибора реализовано так, чтобы его эксплуа#
тация была максимально экономичной и удобной.
Блок управления прибора
Рис. 4
–
Регулятор температуры (1)
–
Символ температуры режима
защиты от замерзания (7)
–
Индикатор работы (6)
1)
ХАРАКТЕРИСТИКИ
Nobø 8 (VIKING) C2F, C2N
Электрический обогреватель
(конвектор)
220–230 В ~ IP 24
ТЕХНИЧЕСКИЙ ПАСПОРТ ИЗДЕЛИЯ
Мощность Напряжение
Сила тока
Высота Ширина Толщина Вес
Вт (В) (А) (мм) (мм) (мм) (кг)
500 220–230 2,2 200 775 55 3,2
750 220–230 3,3 200 1075 55 4,1
1000 220–230 4,3 200 1375 55 5,0
1200 220–230 5,4 200 1575 55 5,9
1500 220–230 6,5 200 1775 55 6,5
рис. А
2)
РЕКОМЕНДАЦИИ ПО УСТАНОВКЕ
3)
УСТАНОВКА И ФИКСАЦИЯ
(размеры в мм)
4)
ЭЛЕКТРИЧЕСКОЕ СОЕДИНЕНИЕ
ВАЖНО!
5)
ФУНКЦИОНИРОВАНИЕ
–
Выключатель Электронного
термостата (8)
Рис.4
Рис.1
Рис.2
(H)
(TL)
H23/H35 97 97 97 97 97
