Dantex RK-2M 24 SEGE VEGA MULTI [22/29] Монтаж комнатной установки
![Dantex RK-2M 24 SEGE VEGA MULTI [22/29] Монтаж комнатной установки](/views2/1239943/page22/bg16.png)

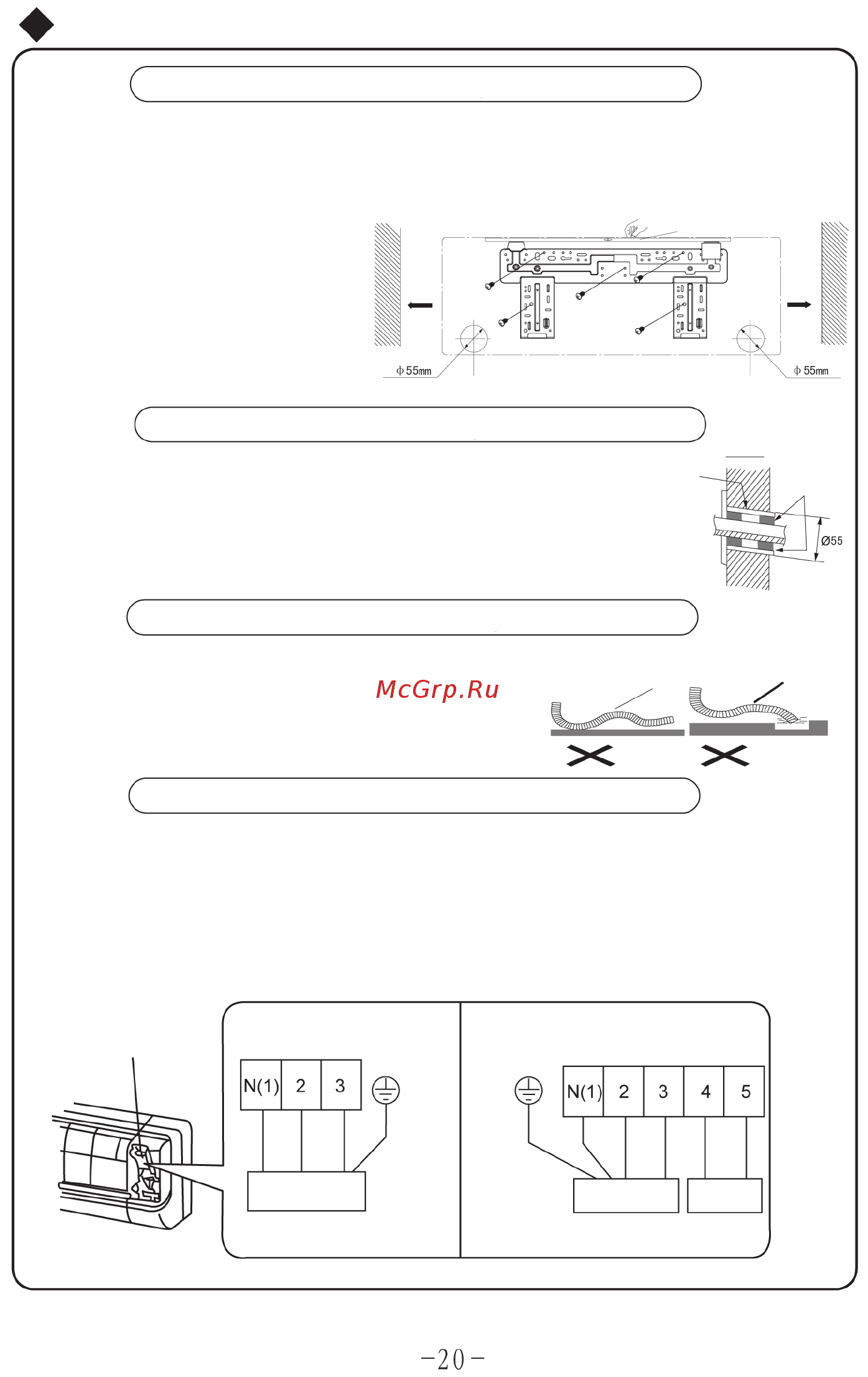

Монтаж комнатной установки
Монтаж задней панели
Отверстие под трубу
Монтаж сточных труб
Монтаж проводки между внешн. и комн. установками
1. Задняя панель устанавливается горизонтально. В конструкции комнатной установки присутствует
поддон для воды, и для обеспечения двухстороннего слива воды выходное отверстие поддона при
монтаже должно быть расположено с небольшим наклоном вниз. То есть если принять выходное
отверстие поддона за центр круга, то угол между испарителем и горизонтальным уровнем должен
быть не менее 0, что позволяет беспрепятственно удалять конденсат.
2. Закрепить заднюю панель на стене
с помощью винтов (места установки
укрыты пластиком).
3. Убедитесь, что задняя панель
закреплена достаточно прочно, чтобы
выдерживать вес взрослого человека 60 кг.
Кроме того, воспринимаемый вес должен
быть равномерно распределен
на каждый винт.
1. Сделайте в стене отверстие (Ø55) под трубу с небольшим уклоном
вниз к наружной стороне.
2. Вставьте в отверстие втулку под установку трубы, чтобы не повредить
трубу и проводку при прохождении через стену.
1. Для свободного стока сточный шланг должен быть
расположен с уклоном вниз.
2. Не скручивайте и не изгибайте сточный шланг и не
опускайте его конец в воду.
3. При большой длине сточного шланга, идущего в помещении,
необходимо обернуть его изоляционным материалом.
1. Откройте переднюю панель.
2. Снимите крышку, под которой находится проводка (рис.6).
3. Уложите шнур питания и контрольный сигнальный провод (для кондиционеров с функциями
охлаждения и нагрева) от задней части комнатной установки и протяните их к передней части
через кабельное отверстие.
4. Подключите соединительный шнур к клеммной коробке и закрепите его.
5. Установите крышку на место.
6. Установите переднюю панель на место.
Рис. 5
левая сторона
отверстие под трубу в задней части
стена
стена
микрометр
расст.
до
стены
более
150 см
расст.
до
стены
более
150 см
правая сторона
внутр. сторона
труба
через стену
уплотнение
скручивание
изгиб
в воде
наружн. сторона
отверстие под трубу в задней части
крышка, закрывающая
проводку
кондиционеры с функцией только
охлаждения
соединение с внешней установкой
голубой черный
коричн.
желто-зеленый
желто-зеленый
кондиционеры с функциями нагрева и
охлаждения
соединение с внешней установкой
голубой черный
фиолет.коричн.
оранж.
Рис. 6
