ВНИМАНИЮ ПОТРЕБИТЕЛЕЙ!

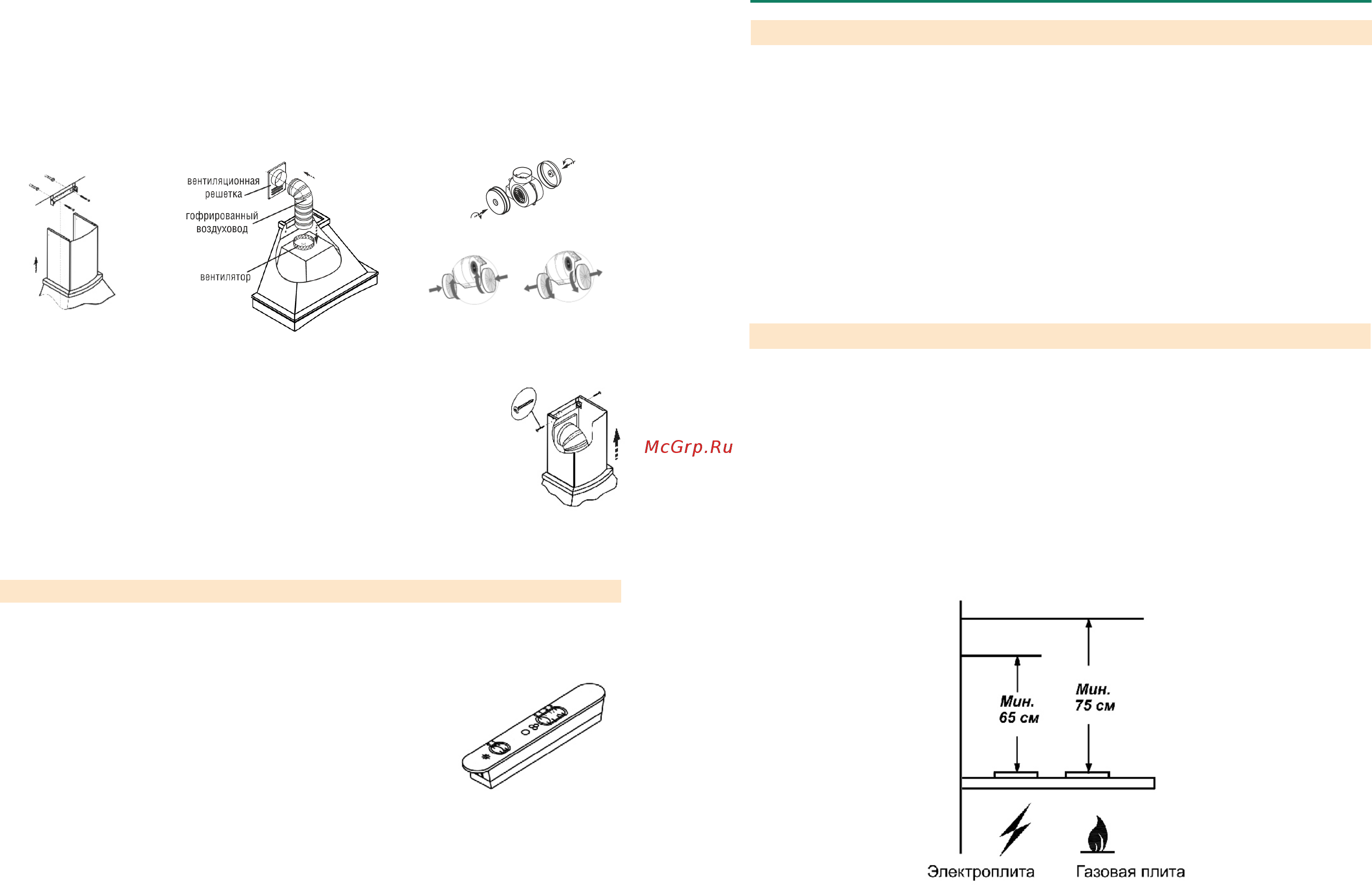

рис. 1
1 ОБЩИЕ УКАЗАНИЯ
БАГЕТ • БЕЛЬВЕДЕР • БЫЛИНА • ВИЛЛА • КАМИН ГРАНЬ • ПЕРГОЛА ТЕРЕМ•
При покупке кухонной вытяжки убедитесь:
- в нормальном ее функционировании;
- в комплектности по разделу 3;
- в отсутствии механических повреждений;
- в наличии штампа продавца и даты продажи в руководстве по эксплуатации и гарантийном талоне.
После хранения кухонной вытяжки в холодном помещении или после перевозки в зимних условиях перед
включением в сеть необходимо выдержать ее при комнатной температуре (+18…+20°C) не менее 2 чаcов.
Перед установкой вытяжки на кухне внимательно ознакомьтесь с настоящим руководством.
Кухонная вытяжка работает в следующих режимах:
- в режиме «вытяжки» - воздух удаляется за пределы помещения;
- в режиме «рециркуляции» - воздух очищается и поступает обратно в помещение.
Для эксплуатации в режиме «вытяжки» необходимо приобрести полужесткий гофрированный воздуховод
(либо его аналоги) внутренним диаметром 150 мм (Ф120мм для вытяжки Багет 60)и соответствующую венти-
ляционную решетку. Для эксплуатации в режиме «рециркуляции» необходимо приобрести угольные фильтры
(см табл.1).
1.1 Кухонная вытяжка (в дальнейшем «вытяжка») предназначена для удаления или очистки воздуха,
поднимающегося от плиты в бытовых кухнях.
1.2 Вытяжку устанавливайте на высоте, как показано на рис. 1.
1.3 С целью достижения наибольшей воздухопроизводительности при наименьшем шуме, при работе в ре-
жиме «вытяжки», рекомендуем выполнять воздуховоды минимальной длины и с наименьшим количеством
изгибов.
Уменьшение диаметра воздуховода не допускается. Несоблюдение этих требований может увеличить шум
и вибрацию при работе вытяжки.
1.4 В случае эксплуатации в режиме «вытяжки» обеспечьте достаточное поступление свежего воздуха в по-
мещение.
1.5 Если кухонная вытяжка используется в режиме «рециркуляции» воздуха (с угольным фильтром), то
эксплуатация возможна без ограничений по пунктам 1.3 - 1.4.
- выдвиньте фальштрубу на нужную высоту;
- сделайте отметку по верхнему краю фальштрубы и проведите горизонтальную линию рис. 7 (фальштрубу
опустите внутрь вытяжки );
- приложите кронштейн к стене, как показано на рис. 7. Осевая линия кронштейна должна совпадать с осе-
вой линией вытяжки, а верхний край с ранее проведенной горизонтальной линией
- обозначьте центры отверстий для крепления кронштейна;
- просверлите два отверстия Ø8 для установки дюбелей и прикрепите кронштейн к стене самонарезающи-
ми винтами.
установка угольных фильтров
для КВ «Багет60»
установка и съем угольных
фильтров для остальных КВ
рис. 9
рис. 8
рис. 7
рис. 10
6.4 В зависимости от режима эксплуатации вытяжки соедините вентилятор с вентиля-
ционной решеткой полужестким гофрированным воздуховодом (рис. 8) или установите
на вентилятор угольные фильтры.
Угольные фильтры устанавливаются на защитные решетки короба вентилятора (рис.9).
Проверьте свободный ход антивозвратного клапана при установке воздуховода.
6.5 Для КВ: «Бельведер (Валенсия, Луизиана, Флореале) 90 , «Былина 90 , «Вилла 90 ,
«Вилла Валенсия, (Веда, Луизиана )90 , «Вилла Фрукты (Шатура 90) , «Пергола 60/90 ,
«Терем 90 .
Выдвиньте вложенную в вытяжку фальштрубу, оденьте ее на кронштейн (рис. 10) и закре-
пите винтами.
» » »
» » »
»
• 12 •
7 ПОРЯДОК РАБОТЫ
рис. 11
7.1 Рекомендуется включать кухонную вытяжку перед началом приготовления пищи и после заверше-
ния приготовления оставлять ее включенной примерно на 15 минут, чтобы обеспечить удаление загрязнен-
ного воздуха.
7.2 Управление кухонной вытяжкой производится ползунковым переключателем (рис. 11).
Правый переключатель регулирует скорость работы вентилятора:
позиция 0 - вентилятор выключен;
позиция 1 - низкая скорость работы вентилятора;
позиция 2 - средняя скорость работы вентилятора;
позиция 3 - высокая скорость работы вентилятора.
Включение сигнального индикатора информирует о работе вентилятора.
Левый переключатель регулирует режим освещения в соответствии с обозначением:
1 - включено; 0 - выключено.
