Supra SCD-407U [7/26] Порядок установки и извлечения ресивера

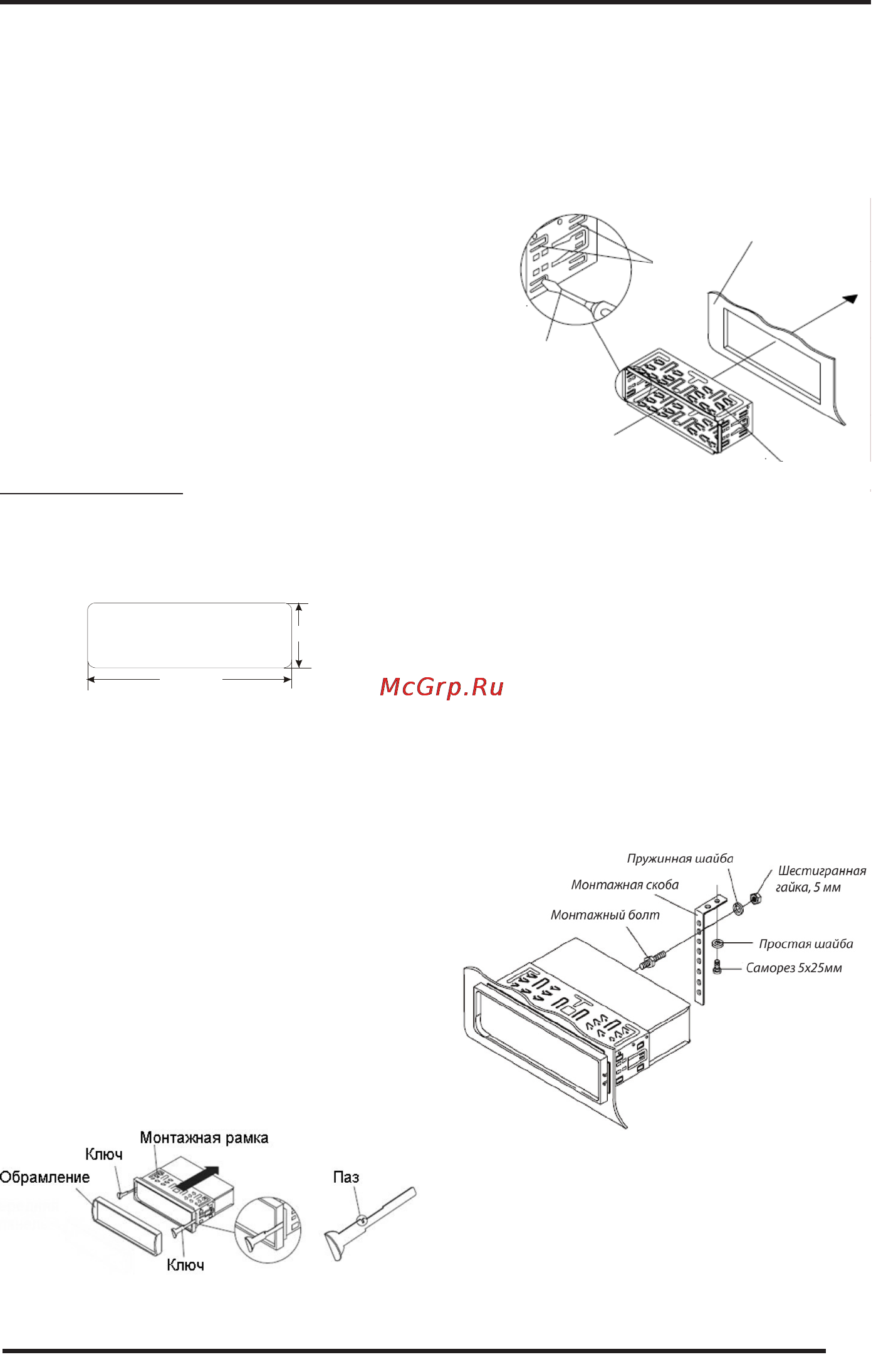

ПОРЯДОК УСТАНОВКИ И ИЗВЛЕЧЕНИЯ РЕСИВЕРА

Если в контактную группу попали посторонние

предметы, удалите их чистой и сухой тканью. Если

контактная группа загрязнилась, протрите ее ватой,

смоченной в изопропиловом спирте.

Для чистки панели запрещается использовать бен-

зин, растворитель и другие химические вещества.

Порядок установки ресивера

Существует два метода установки: стандартный

монтаж на передней панели и установка с помо-

щью кронштейнов. Далее приводится описание

обоих способов установки с иллюстрациями.

Фронтальный монтаж

Для правильной установки устройства отсек для

установки радиоаппаратуры в приборной панели

должен соответствовать следующим размерам:

53m m

182 mm

Кроме того, следует проверить, достаточна ли глу-

бина отсека для размещения в ней аппарата.

Перед началом работ убедитесь, что зажигание ав-

томобиля выключено. Кроме того, рекомендуется,

если возможно, отсоединить провод от «-» клеммы

аккумулятора автомобиля.

1. Отсоедините от аппарата провода.

2. Снимите обрамление передней панели. Чтобы

снять обрамление, отожмите вверх поднимите

его верхнюю часть, а затем потяните обрамле-

ние на себя.

3. Вставьте до упора ключи, входящие в комплект

поставки аппарата, в пазы с боков аппарата. Из-

влеките проигрыватель из монтажной рамы.

4. Вставьте монтажную раму (без корпуса прои-

грывателя) в отсек приборной панели и отогни-

те «язычки» при помощи отвертки. Не все

«язычки» подходят под конструкцию прибор-

ной панели конкретного автомобиля, выберите

наиболее подходящие.

Язычки

Приборная панель

Монтажная рама

Отвертка

5. Подсоедините к проигрывателю разъемы пита-

ния и динамиков, разъем антенны. Убедитесь,

что провода нигде не пережаты.

6. Аккуратно вставьте проигрыватель в монтаж-

ную раму до щелчка фиксаторов, следя при

этом за положением подключенных проводов,

чтобы случайно не повредить их.

7. При необходимости обеспечить дополнитель-

ное крепление – закрепите заднюю часть прои-

грывателя скобой к приборной панели при по-

мощи винта. (Не обязательно)

8. Подсоедините провод к «-» клемме автомо-

бильного аккумулятора.

9. Установите обрамление. Затем установите

съемную переднюю панель (см. подраздел

«Съемная передняя панель»).
