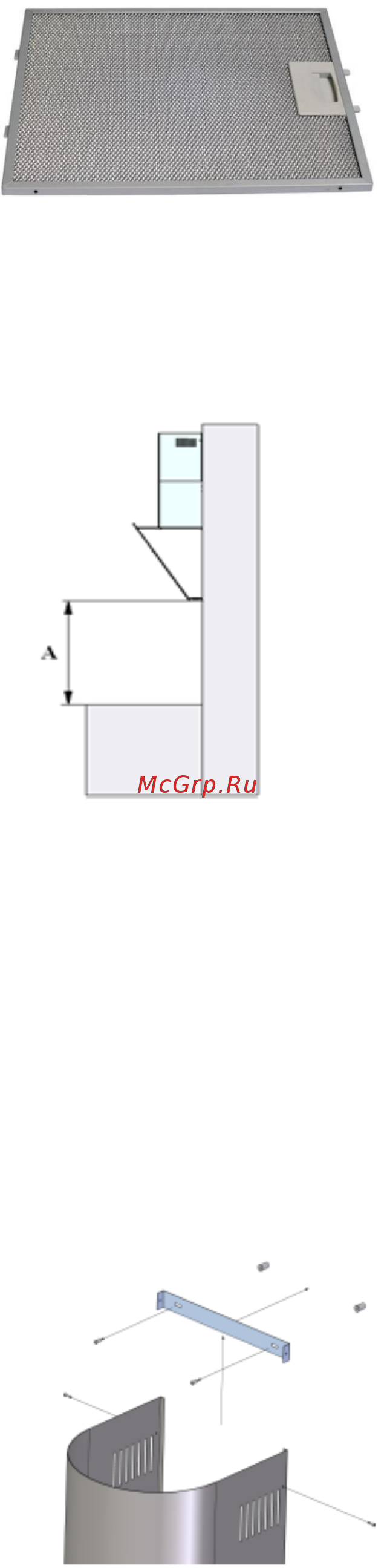

2. Снимите алюминиевый жироулавливающий фильтр (рис. 3).

Рис. 3

3. Приложите корпус вытяжки к стене, сохраняя минимальное расстояние А (65 см

для электрических и 75 см для газовых плит) между нижним краем вытяжки и

поверхностью для приготовления пищи на плите (рис. 4).

Рис. 4

4. Отметьте на стене расстояние между отверстиями для установки корпуса

вытяжки.

5. Сделайте отверстия в помеченных местах с помощью сверла, соответствующего

диаметром прилагаемым дюбелям с шурупами (5) (рис. 1).

6. Вбейте дюбеля, а затем привинтите корпус вытяжки к стене.

7. Установите жироулавливающий фильтр (рис. 3).

8. Закройте стекло.

МОНТАЖ ДЕКОРАТИВНОГО КОРОБА:

1. На прикрепленную к стене вытяжку установите декоративные короба (2) и (3)

(рис. 1).

Рис. 5

2. Выдвиньте верхний короб (3) (рис.1) на нужную высоту.

3. Отметьте на стене расположение отверстий, находящихся в верхнем коробе (3),

для точной установки монтажной ленты (4) (рис. 1).
