4. На выбранной высоте приложите к стене ленту (4) (рис.1) и отметьте отверстия

для монтажа.

5. Просверлите отверстия в стене, используя сверло, диаметр которого

соответствует прилагаемым дюбелям (6) (рис.1). Установите монтажную ленту (4)

(рис.1) на стене, на отмеченной высоте.

6. Выдвиньте верхний короб (3) и соедините с помощью шурупов (7) с

кронштейном (4) (рис. 5).

4.2 НАСТРОЙКА РЕЖИМА РАБОТЫ ВЫТЯЖКИ

Кухонная вытяжка предназначена для удаления запахов с кухни.

Кухонная вытяжка WK-10 Venus II eco может работать в двух режимах:

1) Отвода (рис. 7а) – воздух удаляется из помещения через соединение вытяжки с

вентиляционным каналом жестким пластиковым воздуховодом или гофрированным

шлангом диаметром 150 мм. И, таким образом, все кухонные испарения, запахи, гарь и

копоть, проходя через многоразовые алюминиевые жироулавливающие фильтры,

выводятся за пределы помещения. При данном режиме работы нет необходимости

устанавливать угольные фильтры. Режим отвода является наиболее эффективным,

поскольку вытяжка удаляет все кухонные испарения за пределы кухни в

вентиляционную шахту.

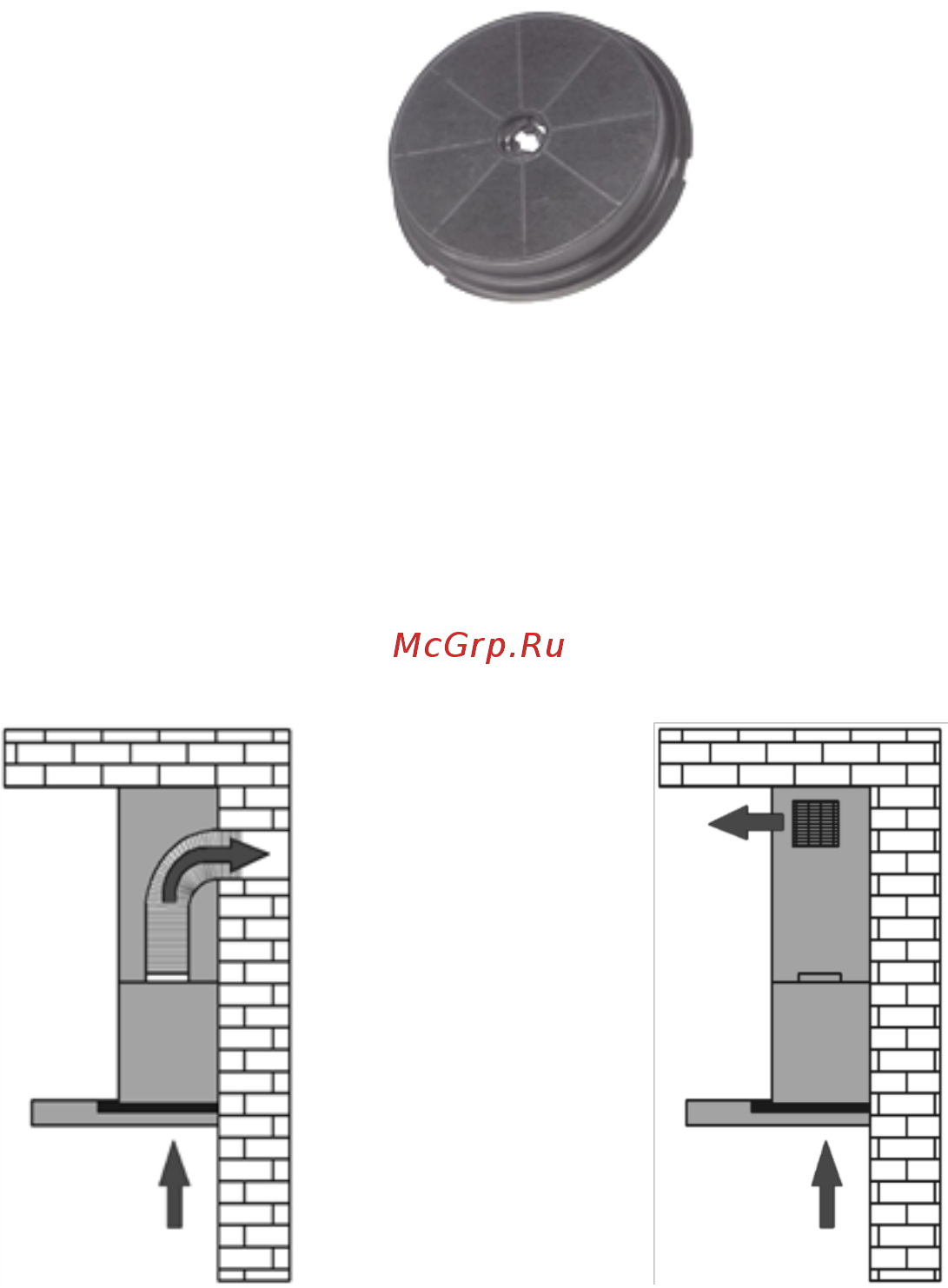

Рис. 6

2) Рециркуляции (рис. 7b) – внутренняя циркуляция воздуха через угольные

фильтры (рис. 6). Вытяжка в данном случае не подключается к вентиляционной шахте

и, таким образом, воздух просто прогоняется через вытяжку внутри кухни.

a) ОТВОД b) РЕЦИРКУЛЯЦИЯ

Рис. 7

В этом режиме на вытяжку должны быть установлены угольные

запахоулавливающие фильтры (рис. 6). Эти фильтры не входят в комплект вытяжки и
