40
потолка. Она должна соответствовать
геометрической оси, это облегчит процесс установки.
2. Приложить схему сверления отверстий к стене:
вертикальная линия геометрической оси,
напечатанная на схеме сверления должна
соответствовать геометрической оси, нарисованной
на стене, кроме того, нижний край схемы сверления
должен соответствовать нижнему краю вытяжки.
3. Просверлить, как указано на трафарете. Вставить
дюбеля
в верхние отверстия стены и завинтить 2
шу
рупа, оставляя пространство между головкой
винта и стеной приблизительно на 1 см.
Примечание: Проделать все отверстия, указанные
на трафарете: 2 верхние отверстия служат для
подвешивания колпака, а нижние отверстия
(особенно 1 центральный или больше боковые)
служат для конечной и безопасной фиксации.
4. Установить упорный кронштейн каминов
„G“ на
стене, прилегающе
й к потолку, использовать упорный
кронштейн каминов, как это показано на схеме
сверления отверстий (если присутствует маленькое
отверстие на опоре, оно должно совпадать с
преждевременно нарисованной линией на стене) и
обозначить карандашом 2 отверстия, проделать
отверстия, вставить 2 дюбеля.
5. Зафиксировать упорный кронштейн каминов на стене
с помощью 2 шурупов.
6. Подвесить вытяжку на 2 верхних шу
рупа (смотреть
оп. монтажа 3).
7. Вставить шурупы и завернуть их в нижние
отверстие/я (также шайбу/ы!) для окончательной
фиксации (ОБЯЗАТЕЛЬНО!!) после того, как будет
проконтролировано правильность установки вытяжки,
ЗАВИНТИТЬ ДО УПОРА ВСЕ ШУРУПЫ - нижние и
верхние.
Примечание: нижние точки фиксации видны при
снятии
фильтра з
адержки жиров и находятся по
бокам и/или в центре вытяжки (в этом, последнем
случае после снятия рамки угольного фильтра, если
таковой в наличии).
В каждом случае рекомендуется использовать, если
ест в наличии, боковые отверстия для того, чтобы
увеличить устойчивость вытяжки.
8. Присоединить трубу (выводная труба и хомуты
крепления
не входя
т в комплект, их нужно купить) для
отвода дыма в соединительное кольцо, которое
находится на блоке отсасывающего двигателя.
Другой конец трубы должен быть подсоединен к
устройству выброса дымов наружу в случае
использования вытяжки с отводом воздуха . В случае
если нужно использовать вытяжку с рециркуляцией
необходимо зафиксировать к упорному кронштейну
каминов G дефлектор F и присоединит
ь другой конец
трубы к соединительному кольцу, которое находится
на дефлекторе F.
9. Осуществить подключение электропроводки.
10. Закрепить камины и зафиксировать их сверху с
помощью 2 шурупов (10a) к упорному кронштейну
каминов „G“ (10b).
11. Накрыть нижней частью камина всасывающую группу
так, чтобы она вошла в соответствующее
место на
вытяжке.
Установите вновь держатель угол
ьного фильтра и
фильтр/ы задержки жира и проверьте исправное
функционирование вытяжки.
Описание вытяжки
Рис. 1
1. Панель управления
2. Фильтр задержки жира
3. Ручка отцепления фильтра задержки жира
4. Галогенная лампа
5. Откидной экран
6. Камин телескопический
7. Вывод воздуха (только в режиме рециркуляции)
Функционирование
Пользуйтесь интенсивным режимом работы вытяжки в
случае особо высокой концентрации кухонных испарений.
Мы рекомендуем включить вытяжку за 5 минут до начала
процесса приготовления пищи и оставить ее включенной в
течение 15 минут приблизительно по окончании процесса.

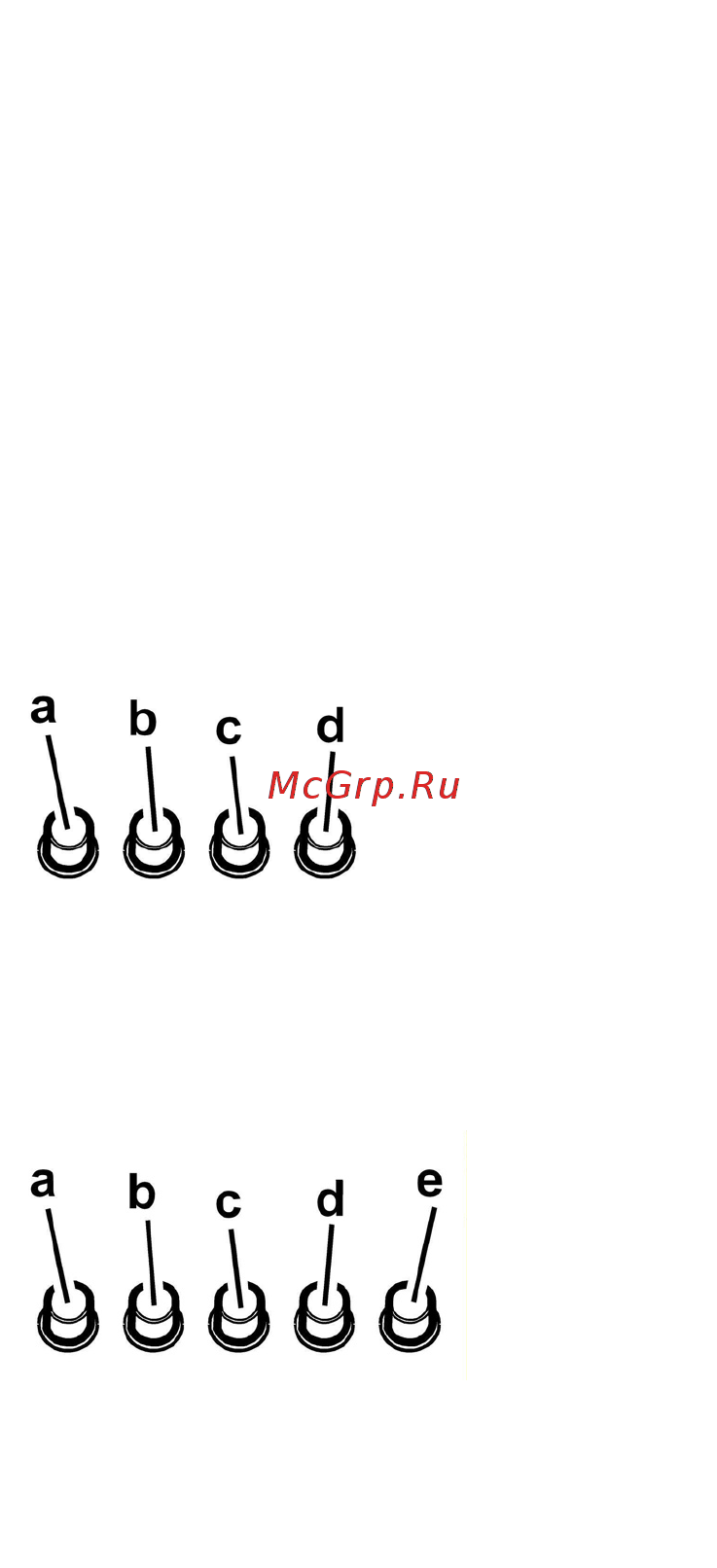

Модель с панелью нa 4 кнопки
a. Выключатель освещения ON/OFF.
b. Выключатель OFF/скорость 1
c. Переключатель скорости 2
d. Переключатель скорости 3
Модель с кнопочной панелью с 5 кнопками
a. ВКЛ/ВЫКЛ подсветки
b. ВЫКЛ электродвигателей
c. – d. – e. Производительность вытяжки, минимальная
(c.), средняя (d.), максимальная (e.).
www.elica-shop.ru
