33
RU
Дополнительные сведения
KLV-40BX400/40BX401/32/26/22BX300/32BX301
4-168-830-53(1)
Единицы измерения: мм
Единицы измерения: мм
Рисунки над таблицей могут немного отличаться в зависимости от установки.
ПРЕДУПРЕЖДЕНИЕ
Стена, на которую будет устанавливаться телевизор, должна быть достаточно прочной, чтобы
выдержать вес, по крайней мере в четыре раза превышающий вес устанавливаемого телевизора. Для
определения веса телевизора см. пункт “Технические характеристики”.

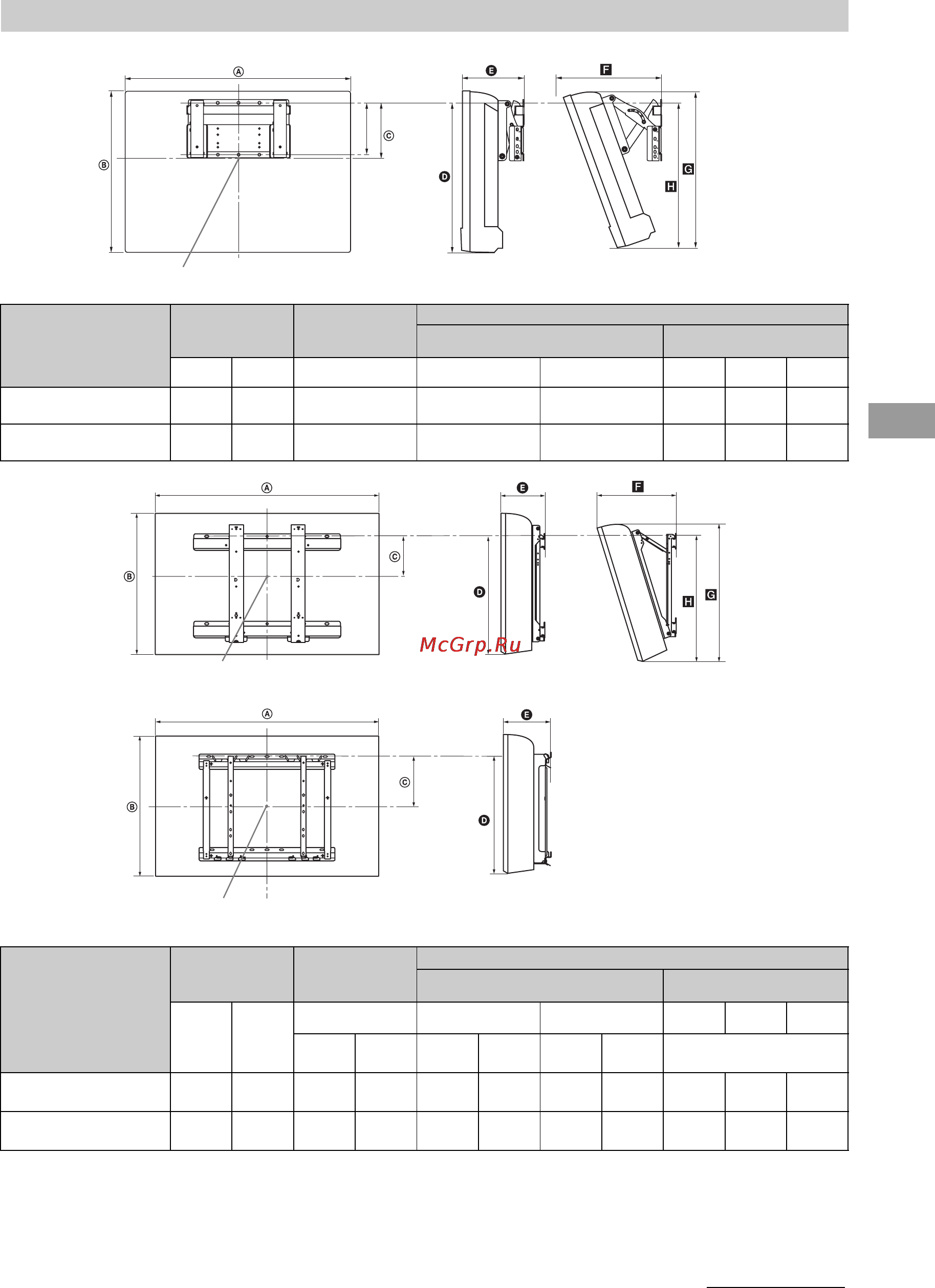

Таблица установочных размеров телевизора
Название модели
Размеры
экрана
Координата
положения
центра экрана
Длина для каждого угла установки
Угол (0°) Угол (20°)
AB C DEFGH
KLV-26BX300/
KLV-26BX301
676 423 97 315 158 262 402 322
KLV-22BX300/
KLV-22BX301
575 361 133 324 142 222 342 325
Название модели
Размеры
экрана
Координата
положения
центра экрана
Длина для каждого угла установки
Угол (0°) Угол (20°)
AB
C DEFGH
SU-
WL500
SU-
WL50B
SU-
WL500
SU-
WL50B
SU-
WL500
SU-
WL50B
Только для SU-
WL500
KLV-40BX400/
KLV-40BX401
996 598 122 175 425 478 159 159 341 566 462
KLV-32BX300/
KLV-32BX301
804 497 172 200 426 454 156 156 303 479 460
125
SU-WL100:
Центральная точка экрана
b
b
a c
a
c
Центральная точка экрана
SU-WL500:
SU-WL50B:
Центральная точка экрана
Продолжение
010COV.book Page 33 Wednesday, February 24, 2010 8:52 AM
Содержание
- Lcd colour tv 1
- Инструкция по эксплуатации 1
- Начало работы 4
- Проверка принадлежностей 4
- Установка телевизора на подставке 4
- Меры по предотвращению падения телевизора 5
- Подключение антенны кабеля видеомагнитофона 5
- Отсоединение подставки от телевизора 6
- Первоначальная настройка 6
- Просмотр телевизора 6
- Сведения по безопасности 7
- Меры предосторожности 8
- Обзор пульта ду 10
- Эксплуатация телевизора 10
- Обзор кнопок и индикаторов на телевизоре 13
- Использование дополнительного оборудования 14
- Подключение дополнительного оборудования 14
- Просмотр изображения с подключенного оборудования 15
- Просмотр в режиме pap картинка в картинке 16
- Просмотр в режиме pip картинка в картинке 16
- Использование функций menu 17
- Навигация в меню 17
- Прослушивание fm радио 17
- Воспроизведение фотографий музыки видео через usb 19
- Использование функции bravia sync с контроль по hdmi 20
- Изображение 21
- Настройка параметров 21
- Звук 22
- Управление экраном 24
- Настройка канала 26
- Замок от детей 28
- Настройка 28
- Эко 31
- Дополнительные сведения 32
- Установка принадлежностей кронштейн для настенной установки 32
- Таблица установочных размеров телевизора 33
- Схема таблица расположения винтов и скоб 34
- Поиск неисправностей 35
- Технические характеристики 37
