АРКАДА • РОТОНДА
РУКОВОДСТВО ПО ЭКСПЛУАТАЦИИ КУХОННЫХ ВЫТЯЖЕК
• 8 •
• 9 •

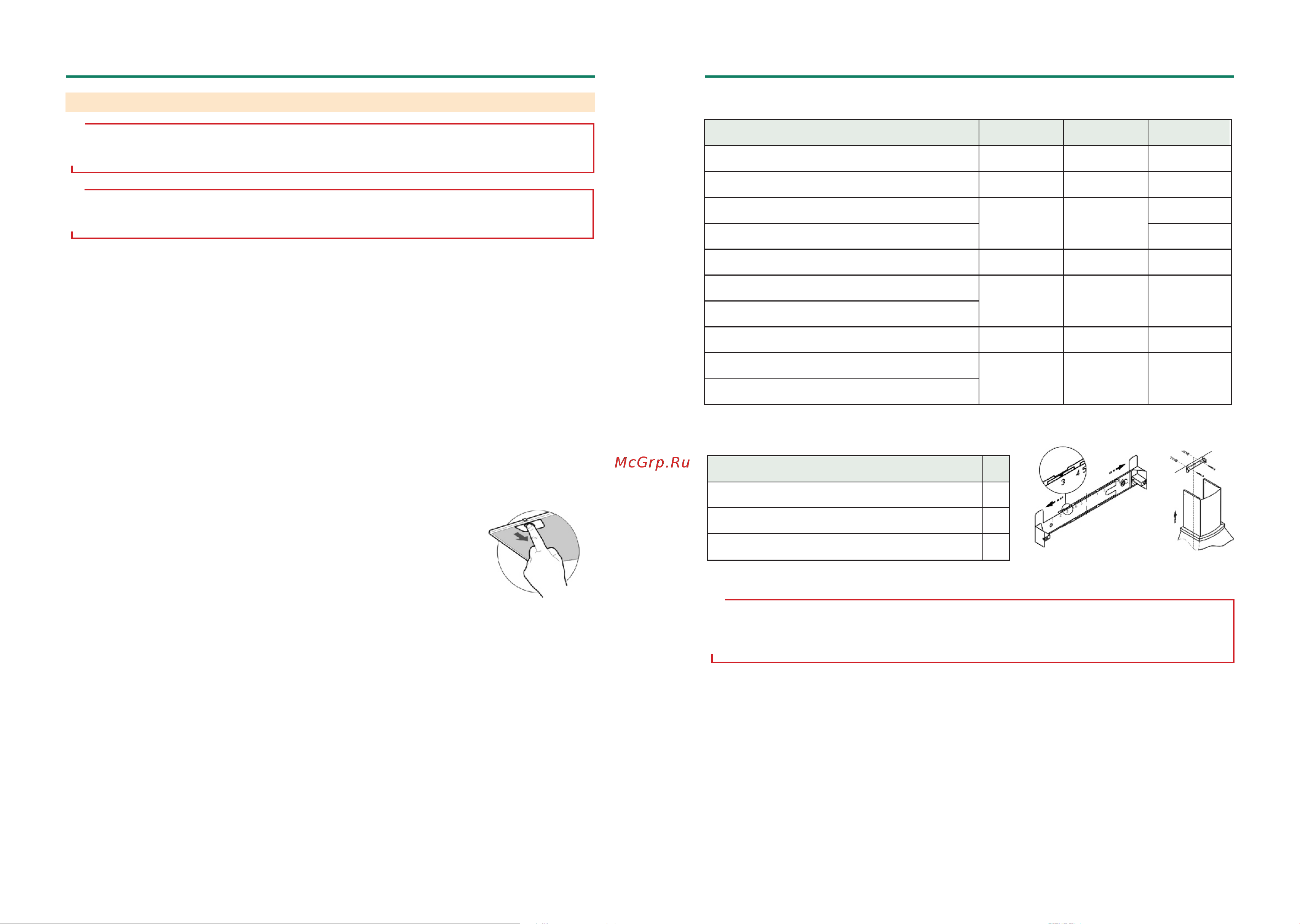

6 ПОДГОТОВКА К РАБОТЕ
6.1* Прежде чем навесить кухонную вытяжку, необходимо верхнее деревянное обрамление (поз. 7, рис. 3 )
приклеить к корпусу вытяжки (поз. 5, рис. 3). Снимите защитную полосу с двухсторонней самоклеящейся лен-
ты, которая наклеена на обрамлении и приклейте его к корпусу вытяжки.
6.2Установка кухонной вытяжки (рис.2):
- установите лампы Е 14, 40Вт в патрон вытяжки (для КВ с лампами накаливания);
- всегда устанавливайте вытяжку над центральной частью плиты;
- разметьте линию установки нижней части вытяжки над плитой (рис. 1);
- разметьте осевую вертикальную линию по центру участка, предусмотренного для установки вытяжки ;
- разметьте линию на расстоянии «Е» от нижней части прибора;
- на этой линии, разметьте центры отверстий для крепления на стене так, чтобы размер «А» был
поделен пополам относительно осевой линии;
- просверлите отверстия для установки дюбелей Ø8х40 мм (Ø10х50 мм-для КВ «Аркада 60 бел муар»)
и забейте их (размер «А»);
- вверните два самонарезающих винта;
- перед установкой вытяжки снимите алюминиевый фильтр, для этого нажмите на пружинный замок на
фильтре и потяните фильтр вниз и на себя (рис. 4);
Внимание! Перед установкой ламп накаливания необходимо проверить их исправность.
Повреждение электрических цепей кухонной вытяжки вследствие установки неисправных ламп
не является гарантийным случаем.
!
Внимание! Перед установкой кухонных вытяжек «Ротонда» в исполнении «венецианская
штукатурка» необходимо снять защитную пленку с корпуса вытяжки и фальштрубы.
!
рис. 4
ТАБЛИЦА 2
Наименование
А(мм)
Б(мм)
Е(мм)
Аркада 60П-650-П3Г/ Аркада ТМФ 60П-650-П3Г
170
300
530/590
Аркада 60П-650-П3Г бел муар
140
300
530
Аркада 90П-650-П3Г
170
380
575
Аркада Василиса 90П-650-П3Г
590
Аркада Флореале 90П-650-П3Г
170
380
600
Ротонда 50П-650-П3Л
200
300
560
Ротонда (Спектр) 60П-650-П3Л, 60П-1000-П3Г
Ротонда Винченце (Мирабо, Бизе) 60П-650-П3Л
200
300
570
Ротонда 90П-650-П3Г, 90П-1000-П3Г, 90П-1000-С4Г
230
300
475
480
Ротонда Винченце (Мирабо, Бизе) 90П-650-П3Г
6.3 Крепление кронштейна к стене:
- прежде чем прикрепить кронштейн к стене, необходимо выставить его на нужный размер (равный шири-
не верхней фальштрубы) рис.5. Увеличьте размер кронштейна (если это необходимо), раздвинув его, и уста-
новите фиксатор напротив цифры, соответствующей Вашей вытяжке (см табл.3, графа N).
- выдвиньте фальштрубу на нужную высоту;
- сделайте отметку по верхнему краю фальштрубы и проведите горизонтальную линию рис. 6 (фальштру-
бу опустите внутрь вытяжки);
- приложите кронштейн к стене, как показано на (рис. 6). Осевая линия кронштейна должна совпадать с
осевой линией вытяжки, а верхний край с ранее проведенной горизонтальной линией;
- обозначьте центры отверстий для крепления кронштейна;
- просверлите два отверстия Ф8 х40 мм для установки дюбелей и прикрепите кронштейн к стене самонаре-
зающими винтами.
- навесьте вытяжку через отверстия типа «замочная скважина»;
- разметьте центры отверстий для дополнительного крепления (размер «Б»);
- снимите вытяжку и просверлите отверстия для дюбелей Ø8х40 мм и забей-
те их (размер «Б»);
- навесьте вытяжку с вложенной внутрь фальштрубой и дополнительно за-
крепите двумя винтами 4,2х41мм;
- установите фильтр.
ТАБЛИЦА 3
рис. 5
Наименование
N
Аркада 60, Аркада ТМФ 60, Аккада 60 бел муар
3
Ротонда 50/ 60/90 (Винченце, Мирабо, Бизе, Спектр)
4
Аркада 90, Аркада Василиса 90, Аркада Флореале 90
6
рис. 6
ВНИМАНИЕ: В зависимости от варианта монтажа используйте самонарезающие винты и дюбели,
соответствующие типу стены (например: железобетон, гипсокартон и т. д.). Если винты и дюбели вхо-
дят в комплект поставки, следует удостовериться в том, что они подходят для того типа стены, на
которой должна быть смонтирована кухонная вытяжка.
!
* - для всех, кроме «Аркада 60П-650-П3Г бел муар»
