2
RUS
2.2 ВКЛЮЧЕНИЕ/ВЫКЛЮЧЕНИЕ ХОЛОДИЛЬНИКА бло-
ком управления)
2.2.1 Для включения холодильника блоком управления)
следует установить выключатель 2 в соответствии с рисунком 3 в
положение “I” (загорается подсветка выключателя и блока управ-
ления, включается освещение рекламного блока, включается
вентилятор).
После включения холодильника на блоке появится текущее
значение температуры в камере и загорится К1 (К1 гаснет при от-
ключении компрессора, работающего циклично). Индикатор К1
может отсутствовать в некоторых исполнениях блока.
2.2.2 В холодильнике блоком управления) после первого
включения рекомендуется произвести просмотр заданной изгото-
вителем температуры: нажать любую из кнопок блока управления в
соответствии с рисунком 3 – на цифровом индикаторе 1 появится
мигающее значение температуры.
При нажатии кнопки
или либо по истечении 9 секунд
значение заданной температуры исчезает и появляется текущее
значение температуры в камере (оно не мигает).
2.2.3 Для выключения холодильника следует установить вы-
ключатель 2 в положение “0”.
2.3 РЕГУЛИРОВКА ТЕМПЕРАТУРЫ
2.3.1 В холодильнике (без блока управления) для регулировки
температуры используется ручка, которая находится на панели
внутри камеры в соответствии с рисунком 2.
Ручка с цифровыми делениями поворачивается по часовой
стрелке и против нее. Деление 1“ соответствует наиболее высокой
температуре (наименьшее охлаждение) в холодильнике, деление
4“ наиболее низкой (наибольшее охлаждение). Деление ручки
следует совместить с указателем.
После регулировки температура в холодильнике поддержи-
вается автоматически.
2.3.2 В холодильнике блоком управления) регулировка
температуры в камере осуществляется кнопками блока управления
в соответствии с рисунком 3. Для задания температуры следует
нажать кнопку
или и установить с помощью кнопок или
необходимое значение на цифровом индикаторе.
ВНИМАНИЕ! Температура в камере может иметь откло-
нение ±2
0
С от показания на цифровом индикаторе.
ВНИМАНИЕ! Рекомендуется устанавливать цифровое
показание в диапазоне от “3“ до “8“ для качественного
хранения продуктов и оптимального потребления электри-
ческой энергии.
Для сохранения заданного мигающего значения температуры
следует нажать и удерживать кнопку
или до прекращения
мигания и появления на индикаторе показания текущей темпера-
туры в камере.
Если необходимо вернуться к ранее заданной температуре
в камере (без сохранения нового значения), то следует кратко-
временно нажать кнопку
или или подождать 10 секунд до
возобновления показаний текущей температуры на цифровом
индикаторе.
ВНИМАНИЕ! На цифровом индикаторе может высветить-
ся “Е1”, связанное с неисправностью.
2.4 СИСТЕМА АВТОМАТИЧЕСКОГО ОТТАИВАНИЯ ХОЛО-
ДИЛЬНИКА
2.4.1 В холодильнике используется автоматическая система
оттаивания. Иней, появляющийся внутри холодильника на испари-
теле, после отключения циклично работающего компрессора тает
и превращается в капли воды. Капли талой воды стекают в лоток,
через отверстие в лотке и патрубок попадают в сосуд на компрес-
соре в соответствии с рисунком 4 и испаряются.
В отверстие лотка установлен ерш, предназначенный для
устранения засорения системы слива.
2.4.2 Необходимо регулярно (не реже 1 раза в 3 месяца) сле-
дить за чистотой лотка и проверять отсутствие воды в лотке.
Наличие воды в лотке указывает на возможное засорение си-
стемы слива. Для устранения засорения следует прочистить ершом
отверстие в лотке, чтобы вода без препятствий стекала в сосуд,
вымыть ерш и установить в соответствии с рисунком 4.
ЗАПРЕЩАЕТСЯ эксплуатировать холодильник с засоренной
системой слива воды. Вода, появившаяся на дне внутри холодиль-
ника или попавшая в место прилегания уголка к шкафу внутреннему
в соответствии с рисунком 4, может вызвать коррозию наружного
шкафа, нарушить теплоизоляцию, привести к образованию трещин
шкафа внутреннего и выходу из строя холодильника в целом.

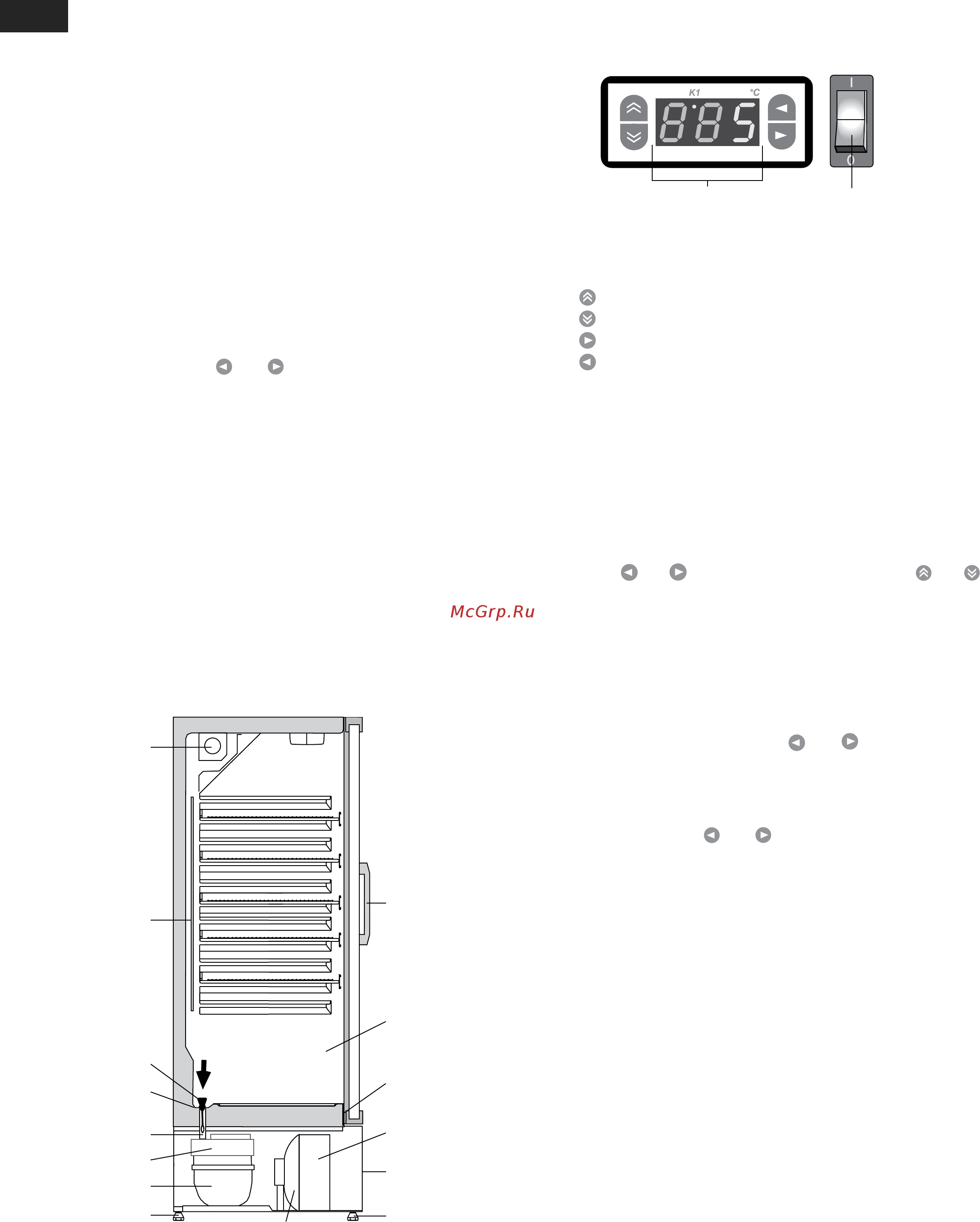

Рисунок 3
К1 индикатор работы компрессора (при наличии);
1 цифровой индикатор (трехразрядный);
2 выключатель;
кнопка повышения температуры в камере;
кнопка понижения температуры в камере;
кнопка включения режима регулирования;
кнопка выключения режима регулирования
1
2
Рисунок 4
лоток
патрубок
компрессор
сосуд
испаритель
ерш
панель
конденсатор
ручка
опора
(передняя)
опора (задняя)
вентилятор
камеры
вентилятор
уголок
шкаф
внутренний
