1
RUS
Информация для предварительного ознакомления. Официальной информацией изготовителя не является
«а»
«б»
«а»
Приложение
ХОЛОДИЛЬНИКИ-МОРОЗИЛЬНИКИ
1 О Б Щ И Е С В Е Д Е Н И Я
1.1 Холоди л ь н и к соот в е т с т в уе т С Т Б 1499 -2004,
СТБ IEC 62552-2009. В соответствии с СТБ IEC 62552-2009
термин «камера» заменен на термин «отделение». В связи с этим
данные термины употребляются в одинаковом значении: каме-
ра (ХК и МК) в руководстве по эксплуатации, отделение (ХО и
МО) в приложении.
1.2 Холодильник в соответствии с рисунком 1 предназначен
для замораживания свежих продуктов, длительного хранения за-
мороженных продуктов и приготовления пищевого льда в моро-
зильном отделении (далее – МО); для охлаждения и кратковре-
менного хранения свежих продуктов, напитков, овощей и фрук-
тов в отделении для хранения свежих пищевых продуктов (да-
лее – ХО).
1.3 В холодильнике предусмотрен блок управления, который
позволяет устанавливать температуру в отделениях, отключать ХО
или холодильник, обеспечивает световую индикацию на дисплее,
управляет работой вентиляторов в отделениях.
1.4 Холодильник имеет следующие функции: «Суперохлажде-
ние ХО» (
), «Отпуск» ( ), «Замораживание»( ), «Охлажде-
ние напитков»(
).
1.5 В холодильнике предусмотрена звуковая сигнализация при
открытой более 60 секунд двери ХО.
1.6 Холодильник оснащен автоматической системой оттаива-
ния без образования инея No Frost.
1.7 Холодильник должен эксплуатироваться в диапазоне тем-
ператур окружающей среды, который соответствует климатиче-
скому классу (см. таблицу 1). Климатический класс холодильни-
ка указан на его табличке.
1.8 Общее пространство, необходимое для эксплуатации хо-
лодильника, определяется габаритными размерами, указанными
на рисунке 2 в миллиметрах. Для беспрепятственного извлечения
комплектующих из холодильника необходимо открывать двери от-
делений на угол не менее 90
0
.

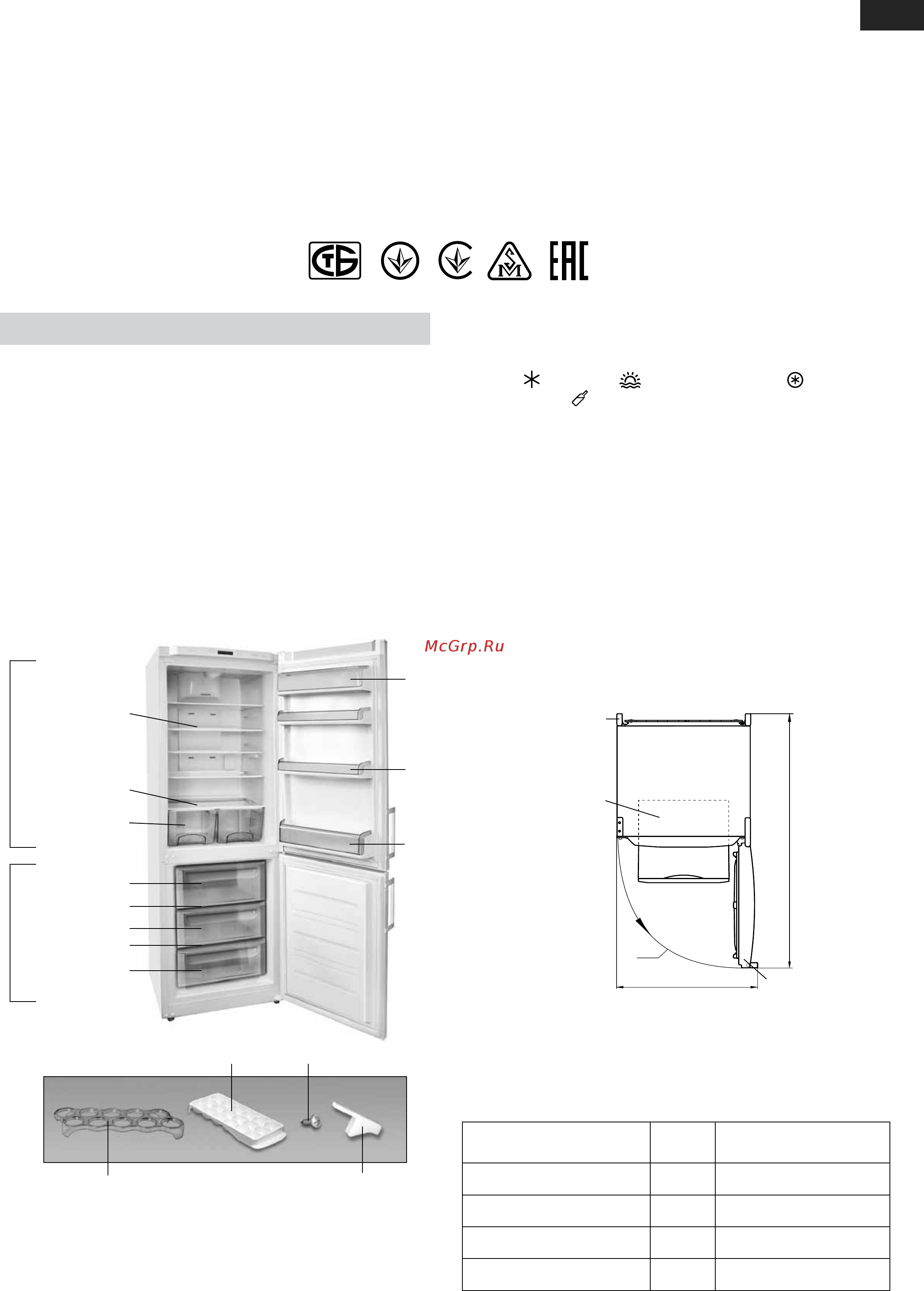

Рисунок 1 – Холодильник и комплектующие изделия
I – морозильное отделение (МО):
«а» – зона замораживания и хранения,
«б» – зона хранения;
II — отделение для хранения свежих пищевых продуктов (ХО)
корзина (нижняя)
корзина
сосуд
(для овощей
или фруктов)
емкость
(с крышкой)
емкость
I
II
емкость (нижняя)
полка-стекло
полка-стекло МО
полка-стекло МО
полка-стекло
(нижняя)
корзина (верхняя)
ХМ-4421-ХХХ-N
ХМ-4423-ХХХ-N
ХМ-4424-ХХХ-N
ХМ-4425-ХХХ-N
ХМ-4426-ХХХ-N
упор заднийвкладыш для яиц
форма для льда
винт
Рисунок 2 – Холодильник (вид сверху)
упор задний
корзина
дверь МО
90
0
643
1202
Таблица 1 – Климатические классы
Класс Символ
Диапазон температур
окружающей среды,
0
С
Умеренный расширенный SN От 10 до 32
Умеренный N От 16 до 32
Субтропический ST От 16 до 38
Тропический T От 16 до 43
001 1003003
