Додаток
ХОЛОДИЛЬНИКИ-МОРОЗИЛЬНИКИ
1 ЗАГА Л Ь Н І В І Д О М О СТІ
1.1 Холодильник відповідає СТБ 1499-2004, СТБ IEC 62552-2009.
Відповідно до СТБ IEC 62552-2009 термін «камера» замінено на
термін «відділення». У зв’язку з цим дані терміни вживаються в
однаковому значенні: камера (ХК та МК) в інструкції з експлуатації,
відділення (ХВ і МВ) в додатку.
1.2 Холодильник відповідно з рисунком 1 призначений для
заморожування свіжих продуктів, тривалого зберігання заморо-
жених продуктів і приготування харчового льоду в морозильній
камері (далі - МВ); для охолодження та короткочасного зберігання
свіжих продуктів, напоїв, овочів і фруктів у відділенні для зберігання
свіжих харчових продуктів (далі – ХВ).
1.3 У холодильнику передбачений блок управління, який
дозволяє встановлювати температуру у відділеннях, відключати
ХВ або холодильник, забезпечує світлову індикацію на дисплеї,
управляє роботою вентиляторів у відділеннях.
1.4 Холодильник має такі функції: «Суперохолодження ХВ»
(
), «Відпустка» ( ), «Заморожування» ( ), «Охолодження
напоїв» (
).
1.5 В холодильнику передбачена звукова сигналізація при
відкритих більше 60 секунд дверях ХВ.
1.6 Холодильник оснащений автоматичною системою відта-
вання без утворення інею No Frost.
1.7 Холодильник повинен експлуатуватися в діапазоні темпе-
ратур навколишнього середовища, який відповідає кліматичному
класу (див. таблицю 1). Кліматичний клас холодильника зазначе-
ний на його табличці.
1.8 Загальний простір, необхідний для експлуатації холо-
дильника, визначається габаритними розмірами, зазначеними
на рисунку 2 в міліметрах. Для безперешкодного діставання ком-
плектуючих з холодильника необхідно відкривати двері відділень
на кут не менше 90
0
.
Рисунок 2 – Холодильник (вигляд зверху)
корзина
упор задній
двері МВ
I – морозильне відділення (МВ):
«а» - зона заморожування та зберігання;
«б» - зона зберігання;
II – відділення для зберігання свіжих харчових продуктів (ХВ)
ємність
(з кришкою)
ємність
ємність (нижня)
корзина (нижня)
кошик
корзина (верхня)
посудина (для
овочів або фруктів)
I
II
полка-скло
полка-скло (нижня)
упор заднійвкладиш для яєць
форма для льоду

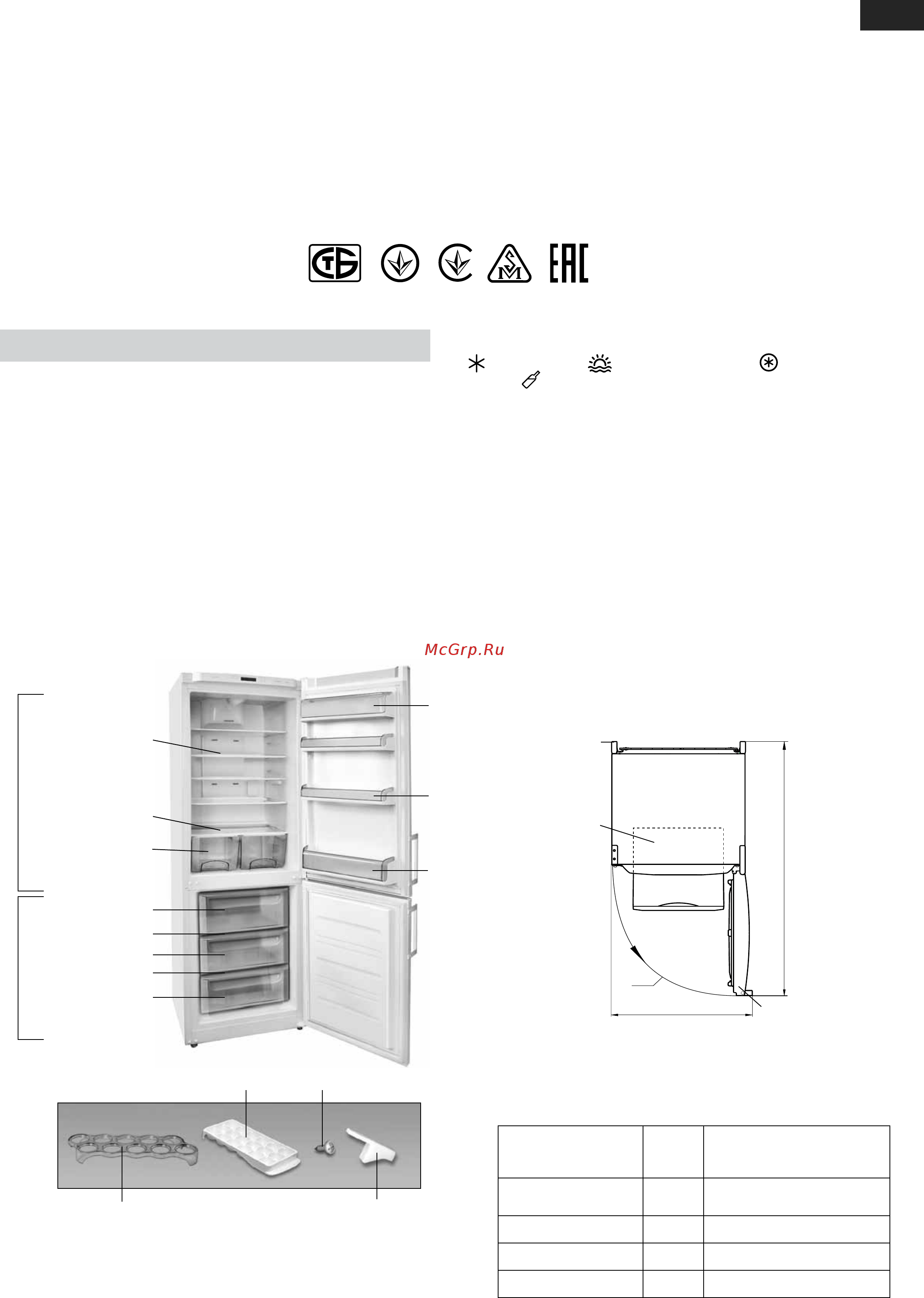

Рисунок 1 – Холодильник та комплектуючі вироби
полка-скло МВ
полка-скло МВ
«а»
«б»
«а»
90
0
643
1202
гвинт
Таблиця 1 – Кліматичні класи
Клас Символ
Діапазон температур
навколишнього
середовища,
0
С
Помірний
розширений
SN від 10 до 32
Помірний N від 16 до 32
Субтропічний ST від 16 до 38
Тропічний T від 16 до 43
001 1003003
ХМ-4421-ХХХ-N
ХМ-4423-ХХХ-N
ХМ-4424-ХХХ-N
ХМ-4425-ХХХ-N
ХМ-4426-ХХХ-N
