Timberk ISLANDIA NOIR TEC.E5 M 1000 ЧЕРНЫЙ [8/20] Управление конвектором
![Timberk ISLANDIA NOIR TEC.E5 M 1000 ЧЕРНЫЙ [8/20] Управление конвектором](/views2/1358326/page8/bg8.png)
** Режим “comfort” который вы можете выбрать с помощью ручки термостата, соответ-
ствует наиболее комфортной температуре в помещении.
3. Двухклавишный выключатель, с индикацией
Используется для выбора следующих режимов мощности нагрева: 1
режим (низкая мощность), 2 режим (средняя мощность).
Эксплуатация конвектора.
1. Включение.
1.1 Подключите конвектор к электрической сети, вставив вилку сете
-
вого шнура в сетевую розетку, при этом загорится индикаторная лам-
почка «POWER».
1.2. Нажмите на клавишу выключателя, что бы включить конвектор.
2. Выбор режима мощности нагрева.
2.1. Нажмите на клавишу «1» чтобы выбрать низкую мощность нагрева,
при нагреве конвектора будет гореть индикаторная лампочка клавиши«1».
2.2. Нажмите на клавишу «2», чтобы выбрать среднюю мощность нагрева,
при нагреве конвектора будет гореть индикаторная лампочка клавиши «2».
2.3. Нажмите на клавиши «1» и «2» , чтобы выбрать высокую мощность
нагрева, при нагреве конвектора будут гореть индикаторные лампочки
обеих клавиш.
3. Установка температуры**
Поверните ручку термостата по часовой стрелке до упора, при этом,
если температура в помещении, ниже установленной, должна заго
-
реться индикаторная лампочка в выключателе. Когда температура в
помещении достигнет желаемого уровня, поверните ручку термостата
против часовой стрелки до отключения прибора, индикаторная лам
-
почка в выключателе погаснет. Теперь термостат будет поддерживать
заданную температуру, периодически включая и отключая конвектор.
В особенно холодную погоду конвектор может не полностью справ
-
ляться с обогревом помещения. В этом случае установите ручку тер-
мостата на уровень несколько выше желаемого.
4. Выключение
Установите клавишу выключателя в положение «0» и отключите прибор
от электрической сети, при этом индикаторная лампочка «POWER» на
панели управления погаснет.
7. УПРАВЛЕНИЕ КОНВЕКТОРОМ
Конвекторы серии TEC.E3 M, TEC.E5 M оборудованы механическим
термостатом.

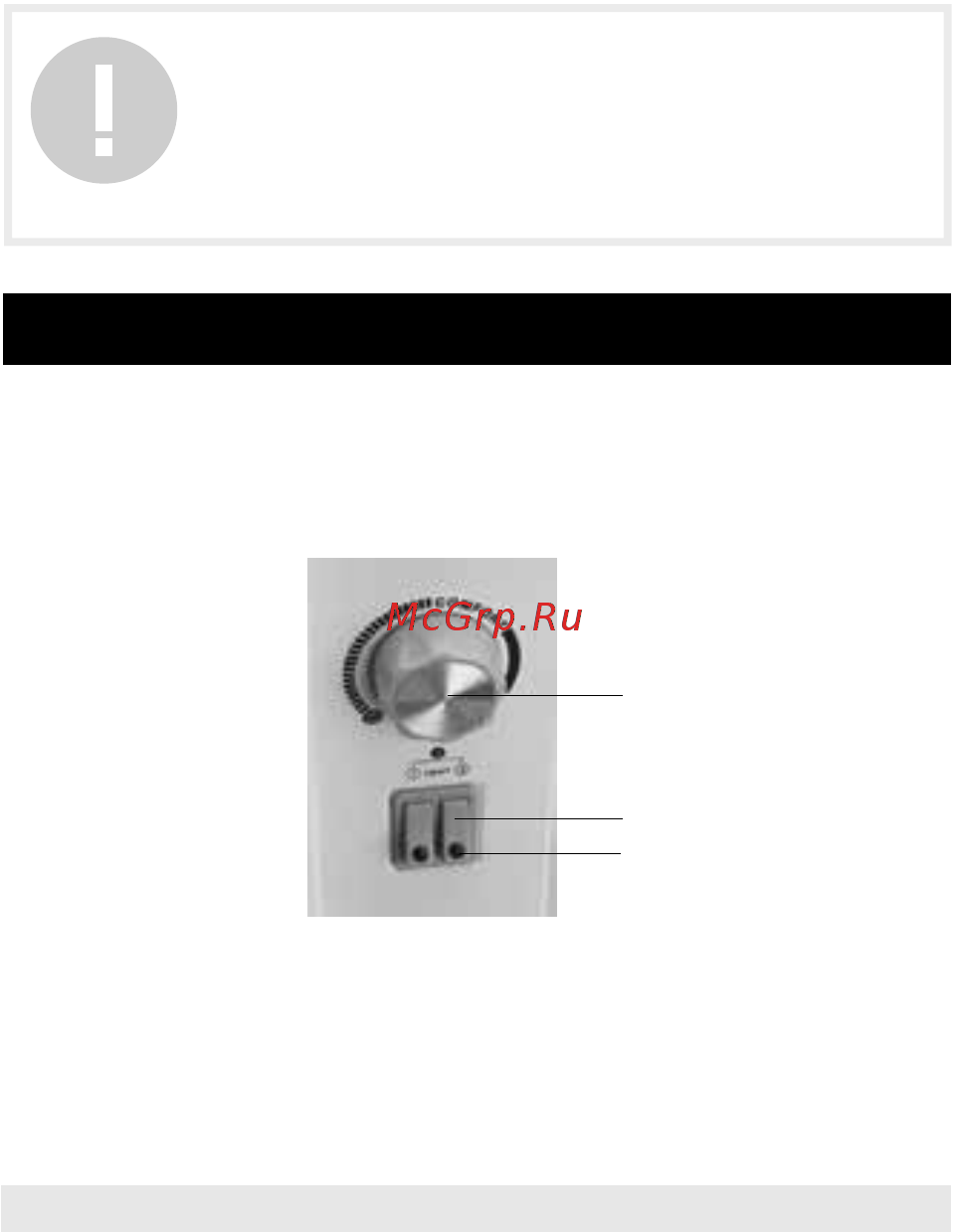

Панель управления
1. Ручка термостата
Используется для установки желаемой температуры в помещении.
2. Индикаторная лампа
Загорается, когда нагреватель работает.
Рис. 6
1
3
2
электрическая вилка плотно подключена к розетке. Проверку произ-
водите в следующем порядке: вставьте электрическую вилку в розет-
ку. Через полчаса работы выключите конвектор и выньте вилку из ро-
зетки, проверьте рукой, не нагрелась ли вилка. Если вилка нагрелась
до температуры выше 50
0
С, во избежание повреждений, проише-
ствий, возникновения пожара в результате плохого электрического
контакта замените розетку на другую. Это должен делать специалист.
ВНИМАНИЕ!
Электрическая розетка должна быть рассчитана
на номинальный ток не менее 10А электрический
кабель с жилой сечением не менее 3х1,5 мм2 (для
меди)
www.timberk.com • электрический конвектор
8
